MONTAGEM DA PROTECÇÃO
AVISO: Cada dispositivo de corte é proporcio-
nado com uma protecção específica. Nunca use
diferentes dos indicados para cada dispositivo
de corte guardas.
• Disco 3 dentes
AVISO: Use luvas de proteção e coloque a pro-
tecção da lâmina.

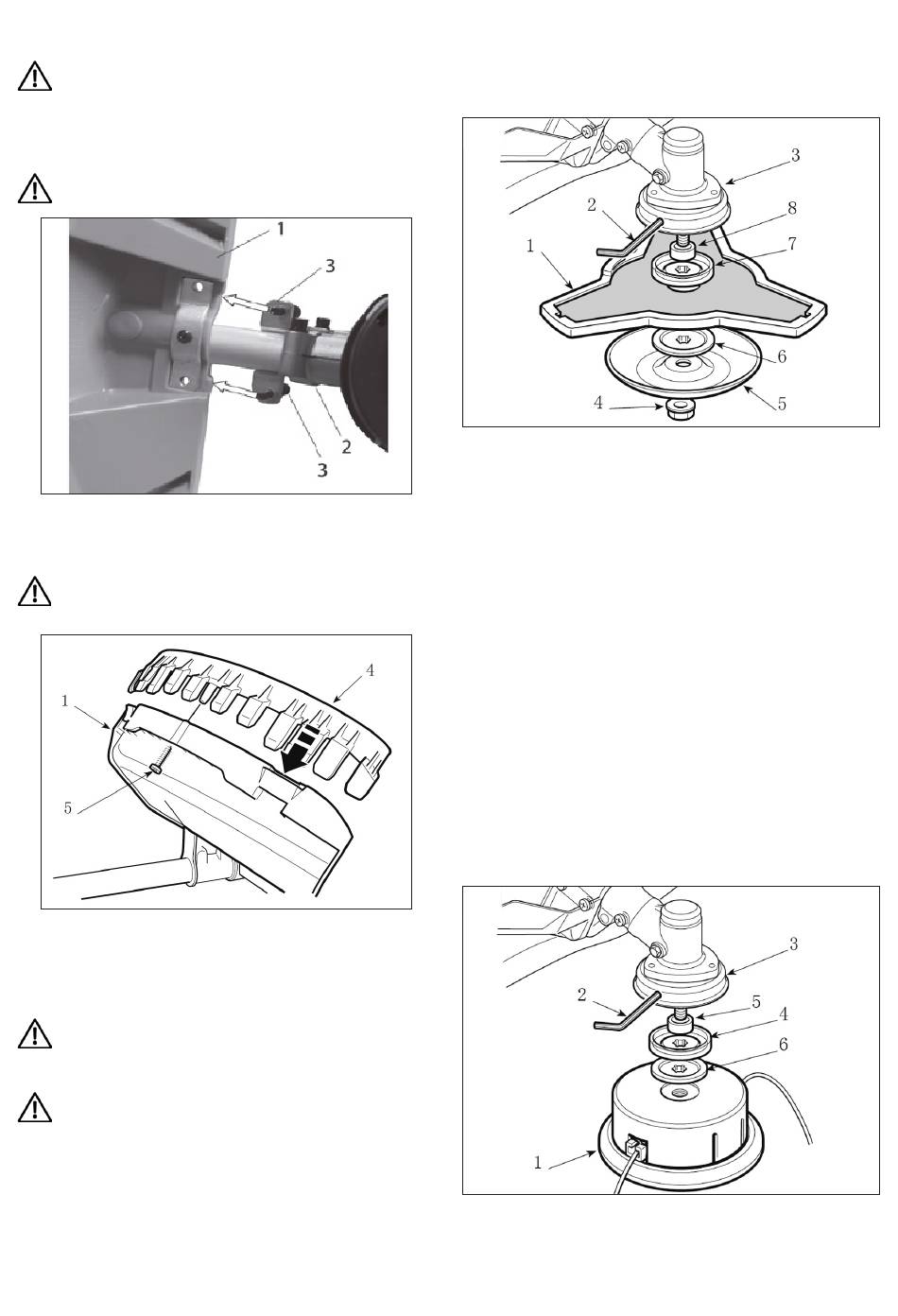

- A protecção (1) está fixado ao ângulo de transmissão
(2) através de dois parafusos (3).
• Cabeça linha de corte
AVISO! Ao usar a cabeça porta-fio da guarda
adicional, com faca linha de corte, deve ser
sempre equipado.
- A protecção (1) está fixado ao ângulo de transmissão
(2) por quatro parafusos (3).
- Fixe o guarda adicional (4) com o parafuso (5).
Remoção e colocação dos dispositivos de corte.
AVISO! Use somente dispositivos de corte ori-
ginais ou aquelas homologadas pelo fabricante.
• Disco 3 dentes
AVISO! Usar luvas de protecção e coloque a
protecção da lâmina.
NOTA: A porca de fixação (4) tem uma rosca esquerda e
por isso deve ser retirado no sentido horário e anti-horário
aparafusado discado.
- Inserir a chave fornecida (2) no furo específico na
transmissão ângulo (3) e rode a lâmina (1) com a
mão até a chave entra no furo interno, bloqueando
a rotação.
- Solte a porca (4) no sentido horário
- Retire a tampa (5) e anel externo (6), de remover a
lâmina (1), tomando cuidado para não tirar o anel
interno (7) e espaçador (8).
Ao montar,
- Se eles foram retirados durante a desmontagem,
volte a instalar o espaçador (8) e o anel interno (7),
certificando-se de que (7) ranhuras do anel interno
combinar perfeitamente com a transmissão ângulo.
- Colocar novamente a lâmina (1) e o anel exterior (6),
com o bordo saliente para a lâmina.
- Volte a colocar a tampa (5) ea porca (6), apertando-o
totalmente em um sentido anti-horário.
- Retirar a chave (2) para restaurar a rotação da lâmina.
• Cabeça de corte de linha
NOTA: A cabeça linha de corte tem uma rosca esquerda
e por isso deve ser retirado no sentido horário e anti-ho-
rário aparafusado discado.
- Inserir a chave fornecida (2) no furo específico na
transmissão ângulo (3) e gire a cabeça porta-fio (1)
com a mão até a chave entra no furo interno, blo-
queando a rotação.
- Retire a cabeça de linha de corte (1) desapertando-a
no sentido dos ponteiros do relógio.
Ao montar:
- Se eles foram retirados durante a desmontagem, volte
a instalar o espaçador (5), o anel-porca interna (4) e o
PT-35
