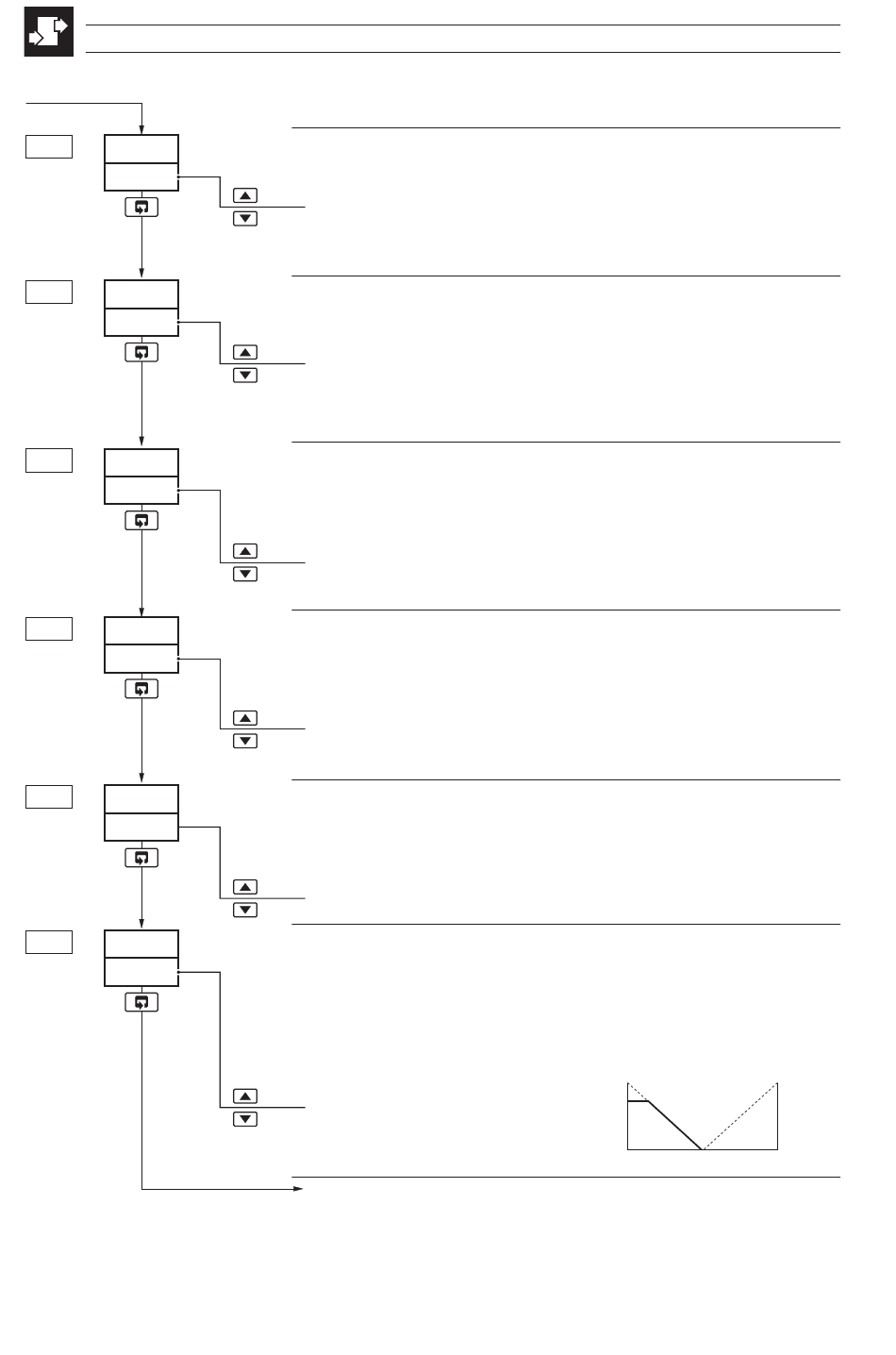

...5 MODE CONFIGURATION
...5.6 Niveau A – Configuration de contrôle
A. 0 3
PVFA
NONE
A. 0 4
dF. O P
0
•1
A. 0 5
OP. H I
100
•1
A. 0 6
OP. L 0
0
•2
A. 0 7
OP1H
100. 0
•2
A. 0 8
OP2H
100
•1 S'affiche uniquement si un type de sortie simple est sélectionné.
•2 S'affiche uniquement si un type de sortie chaud/froid est sélectionné.
84
Action sur défaut variable procédé
Détermine la sortie du contrôleur quand l'entrée variable procédé est en
défaut.
NONE Pas d'action
HOLd Passage en mode manuel
dFLt Passage en mode manuel et sélection de la sortie par défaut
Sortie par défaut
Cette sortie est utilisée en conjonction avec le Mode 8 récupération
alimentation et l'action sur défaut variable procédé.
[0 à 100%] (–100% à +100% pour chaud/froid)
Limite haute sortie – contrôle sortie simple
Limite le niveau haut de la sortie de contrôle en mode automatique. Si la
sortie de contrôle est supérieure à cette limite quand le mode automatique
est sélectionné, la valeur de la sortie courante devient la limite haute
jusqu'à ce que la valeur passe au-dessous de la limite définie.
[0,0 à 100,0%]
Limite basse sortie – contrôle sortie simple
Limite le niveau bas de la sortie de contrôle en mode automatique. Si la
sortie de contrôle est inférieure à cette limite quand le mode automatique
est sélectionné, la valeur de la sortie courante devient la limite basse
jusqu'à ce que la valeur passe au-dessus de la limite définie.
[0,0 à 100,0%]
Limite haute Sortie 1 (Chaud) – Contrôle Chaud/Froid
Limite le niveau haut de la sortie de contrôle 1 en mode automatique. Si la
sortie de contrôle est supérieure à cette limite quand le mode automatique
est sélectionné, la valeur de la sortie courante devient la limite haute
jusqu'à ce que la valeur passe au-dessous de la limite définie.
[0,0 à 100,0%]
Limite haute sortie 2 (Froid) – Contrôle Chaud:Froid
Limite le niveau haut de la sortie de contrôle 2 en mode automatique, avec
action de contrôle 'inverse-direct' ou 'direct-inverse' sélectionné au
niveau configuration de base. Si la sortie de contrôle est supérieure à
cette limite quand le mode automatique est sélectionné, la valeur de la
sortie courante devient la limite haute jusqu'à ce que la valeur passe au-
dessous de la limite définie.
[0,0 à -100,0%]
Suite...
–100%
OP2 OP1
OP2H
0
A.03...A.08
+100%
0
