3.2.8 Réglage de la durée du segment courant - Fig. 3.8 & 3.9
La fonction Réglage durée permet d'augmenter ou de réduire la durée d'un segment d'une valeur prédéfinie dans
l'écran 't. A dj' - voir la Page Contrôle du profil rampe/palier. La durée du segment peut être réglée de façon
répétitive (par incréments prédéfinis) pendant que le segment est en marche, soit à partir de la face avant du
contrôleur, soit par un signal logique (défini dans l'écran 'Inc. S ' ou 'dEc. S ').
Remarque. Toutes les modifications effectuées sur la durée du segment à l'aide de cette fonction ne sont pas
enregistrées dans la mémoire du programme. A la fin du programme, toutes les durées des segments
reprennent leurs valeurs d'origine.
275. 0
275. 0
30. 0
0
30
60
Durée de palier initiale 60
minutes. L'écran inférieur
affiche la durée restante.
275. 0
275. 0
20. 0
0
20
40
Durée de rampe initiale
de 40 minutes. L'écran
inférieur affiche la durée
restante.
35. 0
0
30
65
Durée de palier rallongée
de 5 minutes pour atteindre
65 minutes. 35 minutes
restantes.

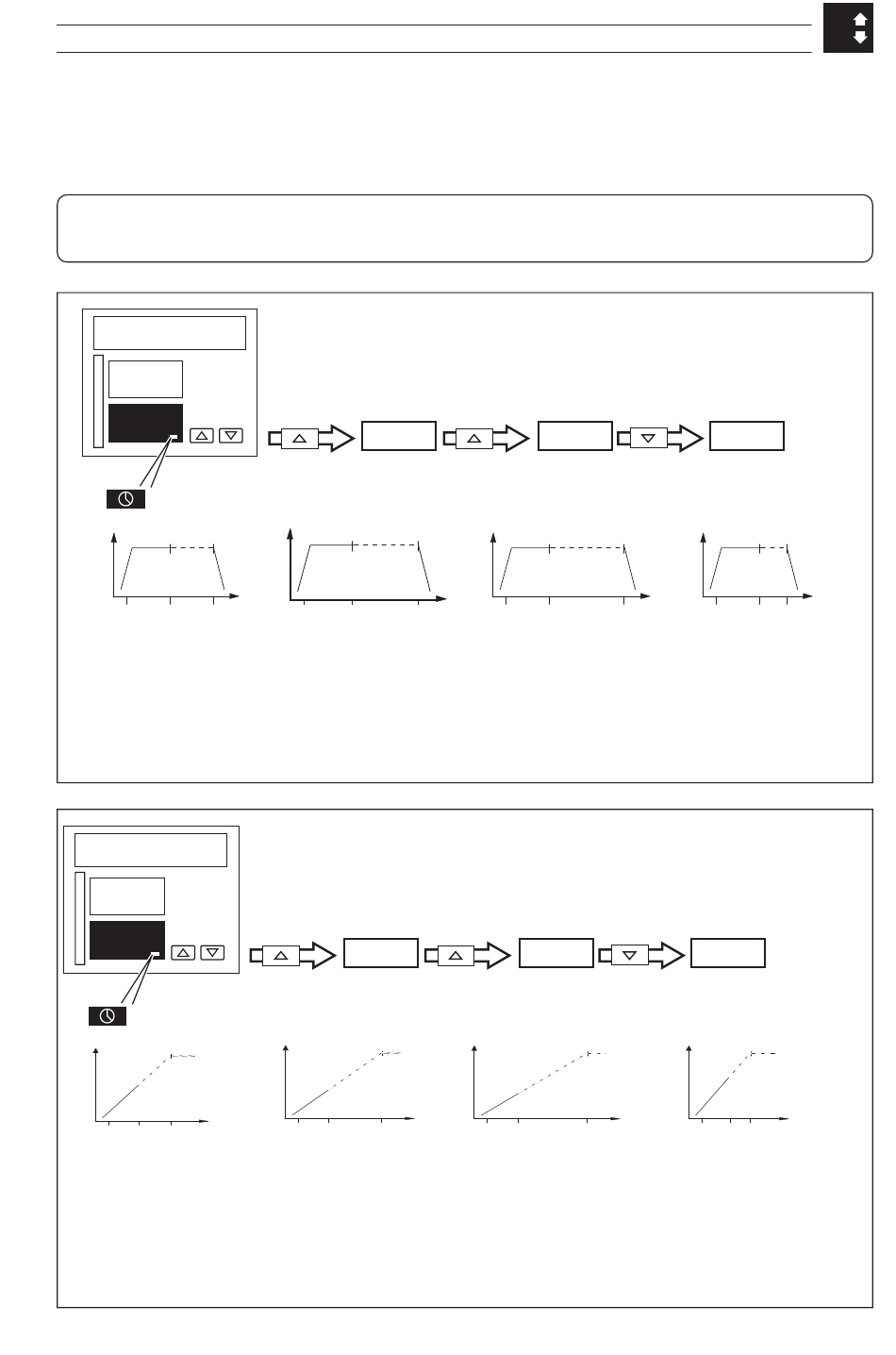

Fig.3.8a Réglage de la durée d'un segment de palier
30. 0
0
20
50
Durée de rampe
rallongée de 10
minutes pour atteindre
50 minutes. 30 minutes
restantes.
Fig.3.8b Réglage de la durée d'un segment de rampe
x3
40. 0
0
30
70
Durée de palier
rallongée de 5 minutes
supplémentaires pour
atteindre 70 minutes.
40 minutes restantes.
x3
40. 0
0
20
60
Durée de rampe
rallongée de 10 minutes
supplémentaires pour
atteindre 60 minutes. 40
minutes restantes.
8
3 PROFILS...
25. 0
0
30 55
Durée de palier réduite de
15 minutes pour atteindre
55 minutes, soit 5 minutes
de moins que la durée de
palier initiale.
10. 0
0
20
30
Durée de rampe réduite de
30 minutes pour atteindre
30 minutes, soit 10 minutes
de moins que la durée de
rampe initiale.
47
