...3 PROFILS

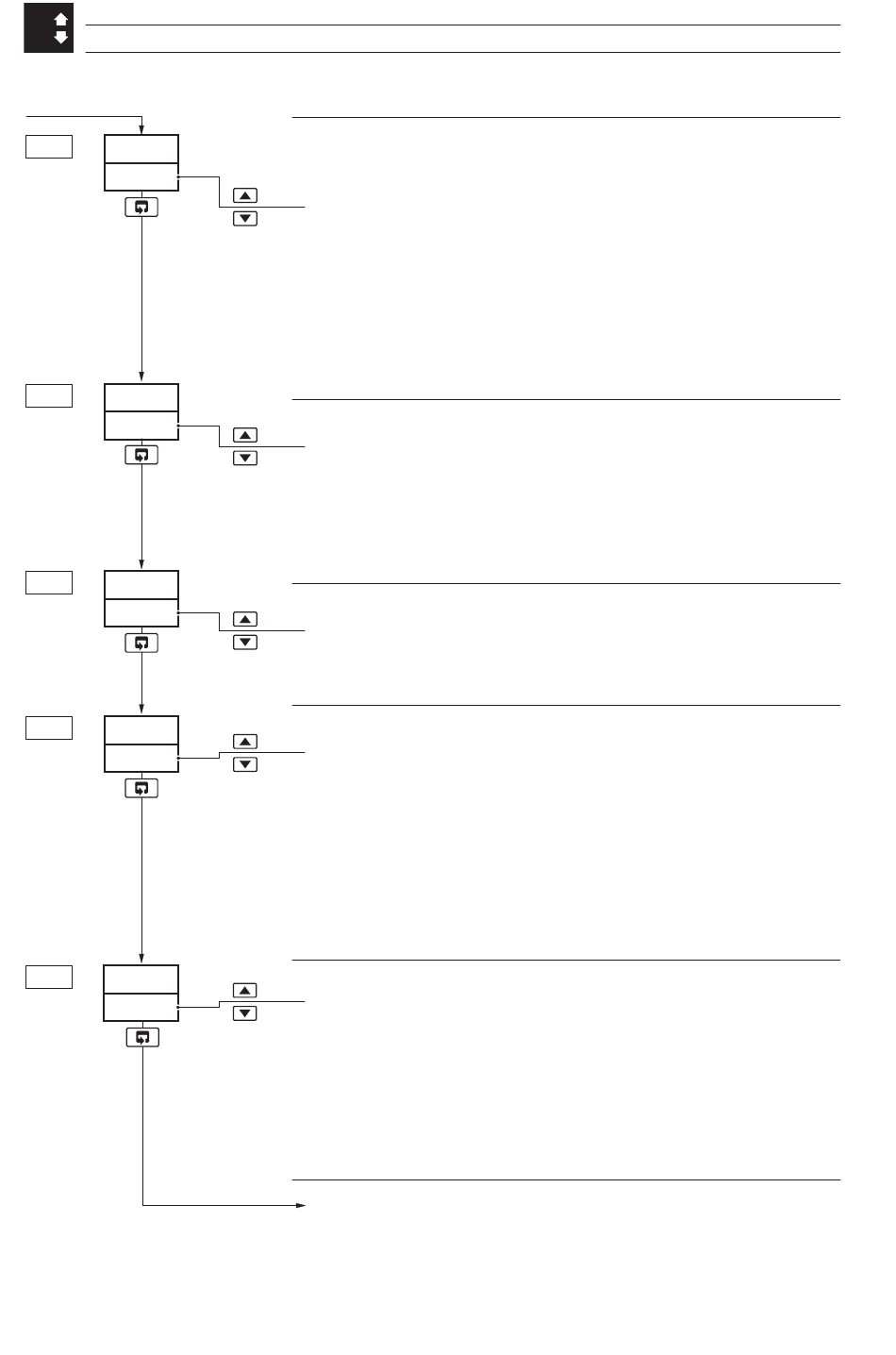

...3.4 Contrôle profil rampe/palier
t. 0 5
Strt
0
t. 0 6
ENd
0
•1
t. 0 7
tIME
0. 0
•2
t. 0 7
rAtE
0
t. . 0 8
GUAr
OFF
•1
S'affiche uniquement si les valeurs de départ et de fin de segment sont les mêmes, ou si le type de rampe est
défini sur '
tIME
' (durée).
•2
S'affiche uniquement si les valeurs de départ et de fin de segment sont différentes et que le type de rampe est
défini sur '
rAtE
' (taux).
54
Valeur de départ de segment
La valeur de départ de segment peut uniquement être définie s'il s'agit du
premier segment du programme.
[–999 à 9999 en unités procédé]
Remarque. Une rampe possède des valeurs différentes de départ et de
fin de point de consigne. Un palier possède les mêmes valeurs de départ
et de fin de point de consigne. Les segments adjacents de différents
programmes de paliers et de rampes DOIVENT avoir les mêmes valeurs
de départ et de fin, à moins qu'un segment 'd'espacement' intermédiaire
soit utilisé.
La valeur de départ d'un segment peut uniquement être réglée si le
segment est le premier du programme sélectionné.
Valeur de fin de segment
[–999 à 9999 en unités procédé]
Si les valeurs de départ et de fin de segment sont les mêmes ou si le type
de rampe est défini sur '
segment. Si les valeurs de départ et de fin de segment sont différentes et
que le type de rampe est défini sur '
Taux de ramp.e.
Durée de segment
[ 0 à 999.9 ]
Les unités de temps (heures ou minutes) sont configurées dans l'écran
Unités de temps rampe/palier, page Contrôle profil.
Taux de rampe
[0,001 à 9999 unités procédé par période de temps]
La période de temps (durée en heures ou minutes) est configurée dans
l'écran Unités de temps rampe/palier, page Contrôle profil.
Exemple - Si une rampe de 10 °F à 2° chaque minute est nécessaire, la
valeur du taux de rampe à saisir est de 2,0 (sur une base de temps en
minutes).
Remarque. Si le paramètre d'unité de temps du programme est défini en
minutes, la valeur des unités procédé s'affiche avec un chiffre décimal
supplémentaire.
Hystérésis rampe/palier garantie
HI. L O
–
hystérésis appliquée au-dessus et au-dessous du point de
consigne ('
+ Hystérésis])
LO
–
hystérésis appliquée au-dessous du point de consigne
('
H. H Ld
' si VP <<[PC - Hystérésis])
HI
–
hystérésis appliquée au-dessus du point de consigne
('
H. H Ld
' si VP >>[PC + Hystérésis])
OFF
–
hystérésis non appliquée, rampe/palier non garantie.
A suivre...
tIME
' (durée), avancez jusqu'à l'écran Durée de
rAtE
' (taux), avancez jusqu'à l'écran
H. H Ld
' si VP >>[PC + Hystérésis] ou VP <[PC
t.05...t.08
