POMPA DOSATRICE A MICROCONTROLLORE SERIE CLASS PROPORCIONAL

La pompa CLASS PROPORTIONAL è un'apparecchiatura controllata da un moderno microcontrollore che permette una
gestione capillare e dettagliata del segnale in corrente applicato. L'operatore ha la possibilità di impostare il modo di intervento
della pompa dosatrice in funzione delle più diverse esigenze dell'impianto.

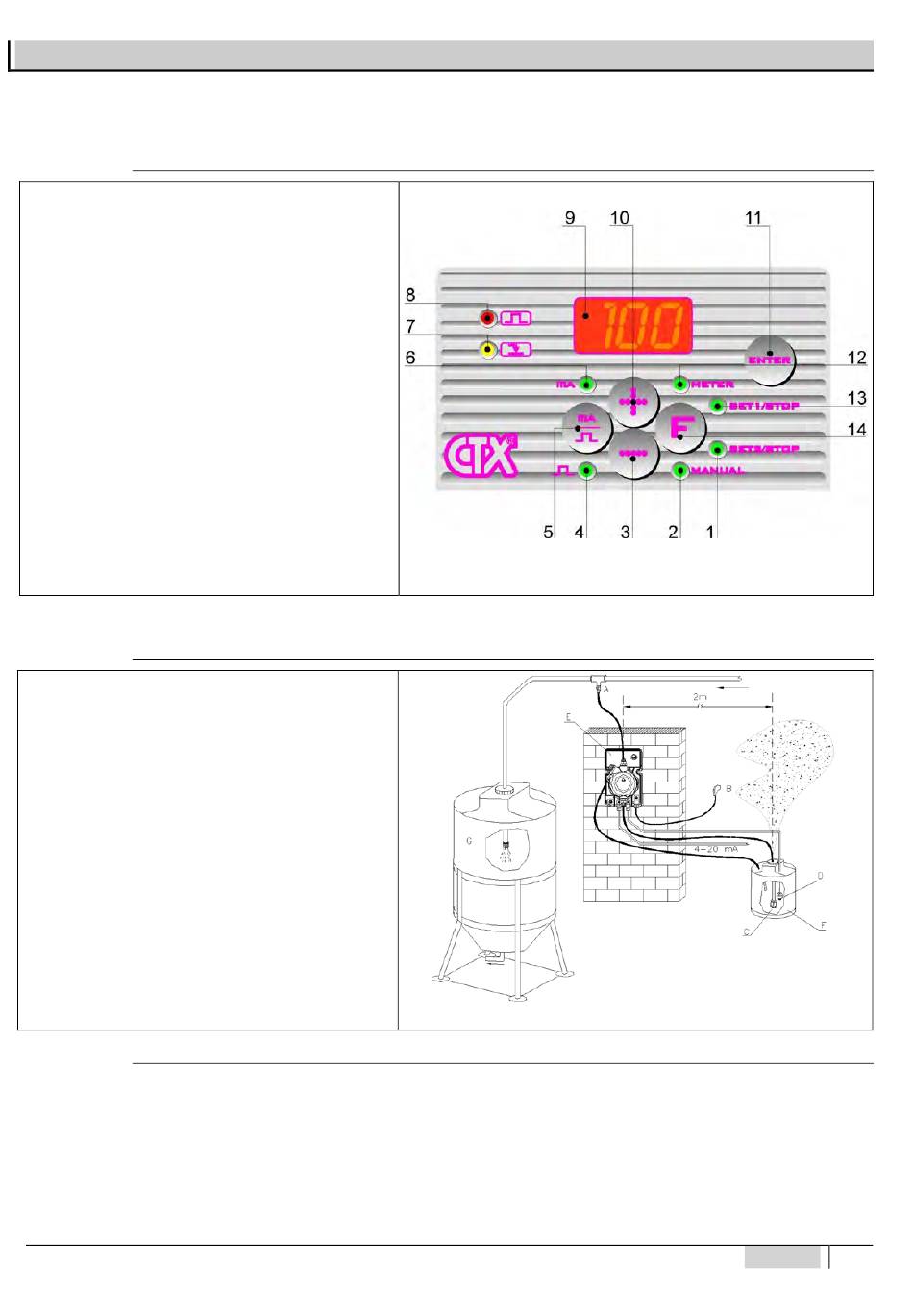

Co m an d i

1 - LED "verde" funzione SET POINT 2/stand by
2 - LED "verde" funzione MANUALE
3 - Pulsante riduzione valori
4 - LED "verde" segnalazione iniezioni/minuto
5 - Pulsante selezione tipo di visualizzazione (mA/pulse)
6 - LED "verde" segnalazione corrente mA in ingresso
7 - LED "giallo" allarme di livello
8 - LED "rosso" segnalazione impulsi
9 - Display 7 segmenti
10 - Pulsante incremento valori
11 - Pulsante conferma valori
12 - LED "verde" funzione MISURA
13 - LED "verde" funzione SET POINT 2/stand by
14 - Pulsante selezione funzioni

Sch em a d i im p ian t o t ip ic o

A Raccordo di iniezione
B Presa di alimentazione elettrica
C Filtro
D Sonda di livello
I Serbatoio con additivo

Co r red o

•
•
•
•
•
1 tubetto aspirazione in PVC tipo cristal trasparente flessibile di m. 4;
1 tubetto di mandata in polietilene di m. 2 semirigido bianco;
1 valvola di iniezione 3/8" BSP m
1 filtro
1 manuale di istruzione
Fig. 13
Fig. 14
