En el caso, que por cualquier motivo, la bomba tenga que quitarse de la instalación, se aconseja volver a utilizar las
cápsulas de protección, para evitar fugas no deseadas de líquido desde el cuerpo de la bomba. Antes de fijar el tubo
de impulsión a la instalación, cebar la bomba dosificadora, según se indica en la secuencia de la Fig. 8.
Al instalar el tubo de impulsión, comprobar que éste, debido a los impulsos de la bomba, no golpee contra cuerpos
rígidos. En caso de dificultad en el cebado de la bomba, aspirar desde el empalme de impulsión con una jeringa normal
y con la bomba funcionando, hasta que se ve subir el líquido en la jeringa o en el tubo de impulsión. Para la conexión
empalme de impulsión-jeringa, usar un trozo de tubo de aspiración. En el caso que la bomba esté equipada con la
válvula de purga, seguir las instrucciones de la misma.
F)
Evitar curvas inútiles, tanto en el tubo de impu lsión, como en el tubo de asp iración.
G)
Aplicar un empalme de acero de 3/8" rosca tipo gas, hembra en el conducto de la instalación
que se debe tratar, en el punto más adecuado para efectuar la inyección del producto que se va a dosificar.
Dicho empalme no está incluido en el suministro. Atornillar la válvula de inyección en el empalme,
utilizando teflón como guarnición (Fig. 9), conectar el tubo al empalme cónico de la válvula de inyección,
y fijarlo con la virola G. La válvula de inyección es a su vez, válvula de retención.
Nota : El anillo estanco D no debe ser quitado

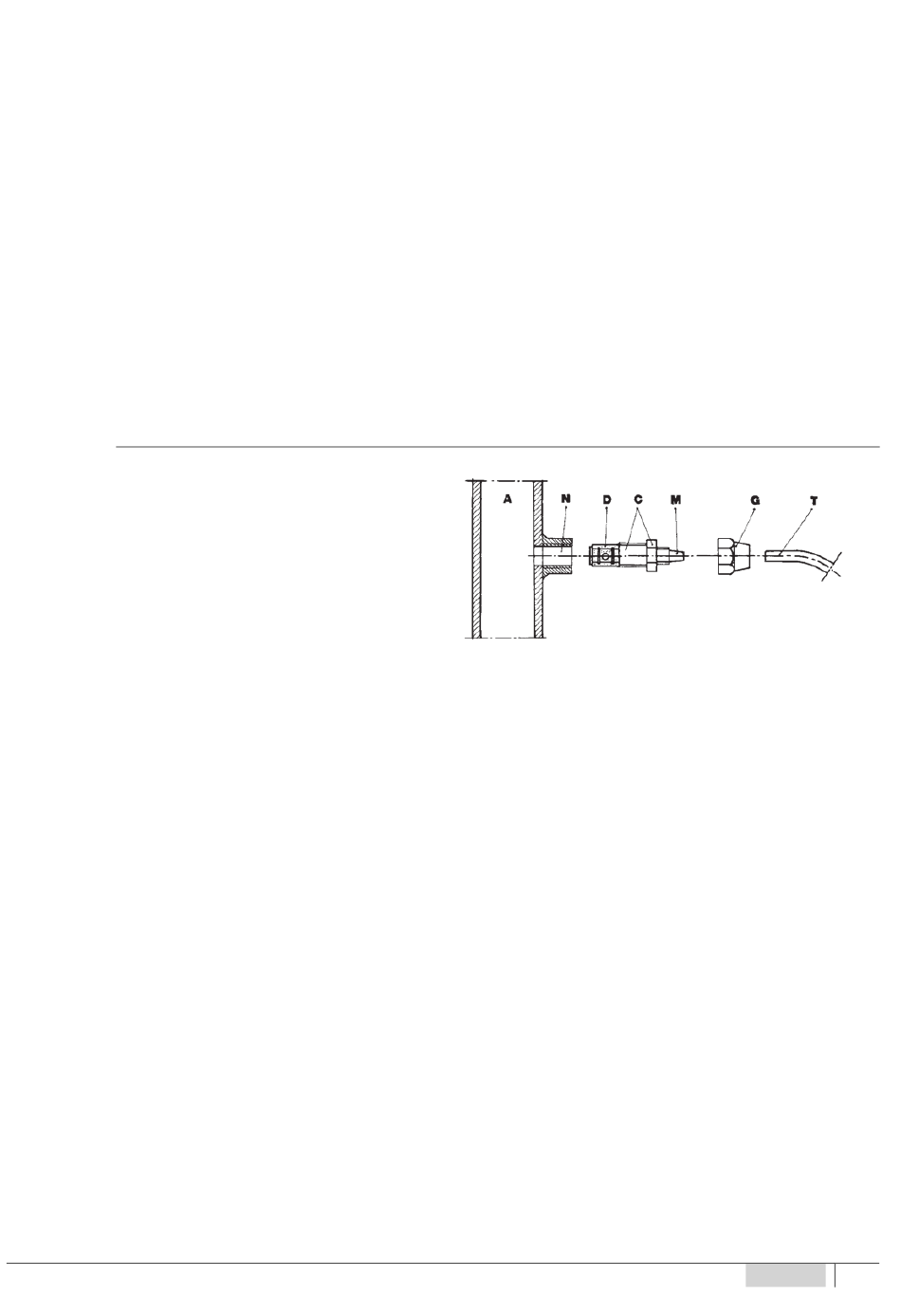

Esq u em a d e m o n t aj e d e l a và lvu l a d e in yec ciò n
A - Instalación a tratar
C - Válvula de inyección
M - Cone xión cónica pa ra tub o
N - Empa lme 3/8" rosca tipo gas hembra.
G - Virola pa ra fijar el tubo
T - Tub o de polie tileno
D - Anillo de reten ción
Fig. 9
