POMPA DOSATRICE CON REGOLAZIONE MANUALE SERIE CLASS ON – OFF
Portata regolabile manualmente tramite un potenziometro che interviene sulla frequenza delle iniezioni. Regolazione delle
iniezioni da 0 a 100% della portata massima.

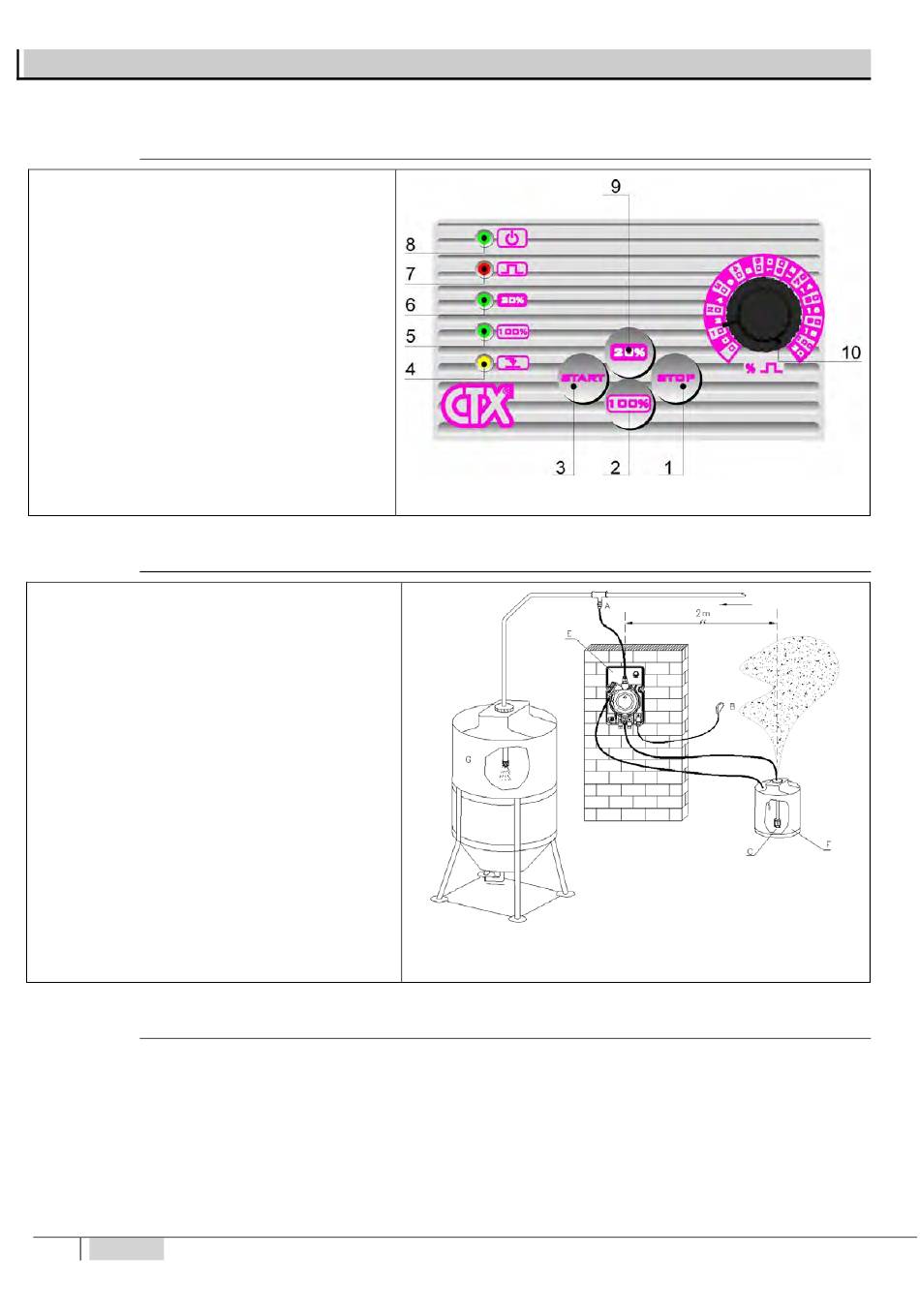

Co m an d i
1 - Pulsante di spegnimento "STOP"
2 - Pulsante 100% fondo scala
3 - Pulsante di accensione "START"
4 - LED "giallo" segnalazione allarme di livello
5 - LED "verde" segnalazione 100% fondo scala
6 - LED "verde" segnalazione 20% fondo scala
7 - LED "rosso" segnalazione iniezioni
8 - LED "verde" segnalazione presenza rete
9 - Pulsante 20% fondo scala
10 - Manopola di regolazione del numero di iniezioni/minuto
(0÷100% della portata max)
Sch em a d i im p ian t o t ip ic o
A Raccordo di iniezione
B Presa di alimentazione elettrica
C Filtro
I Serbatoio con additivo
S Serbatoio impianto
Co r red o
1 tubetto aspirazione in PVC tipo cristal trasparente flessibile di m. 4;
•
1 tubetto di mandata in polietilene di m. 2 semirigido bianco;
•
1 valvola di iniezione 3/8" BSP m
•
1 filtro
•
1 manuale di istruzione
•
ITALIANO
44
Fig. 11
Fig. 12
