Cab l ag g i e f u n zio n i d ei c o n n et t o ri u sc it a
Pos.
Modello
CLASS
1
ON/OFF
Proporzionale
Combi pH/Rx
CLASS
2
Proporzionale
ITALIANO
42

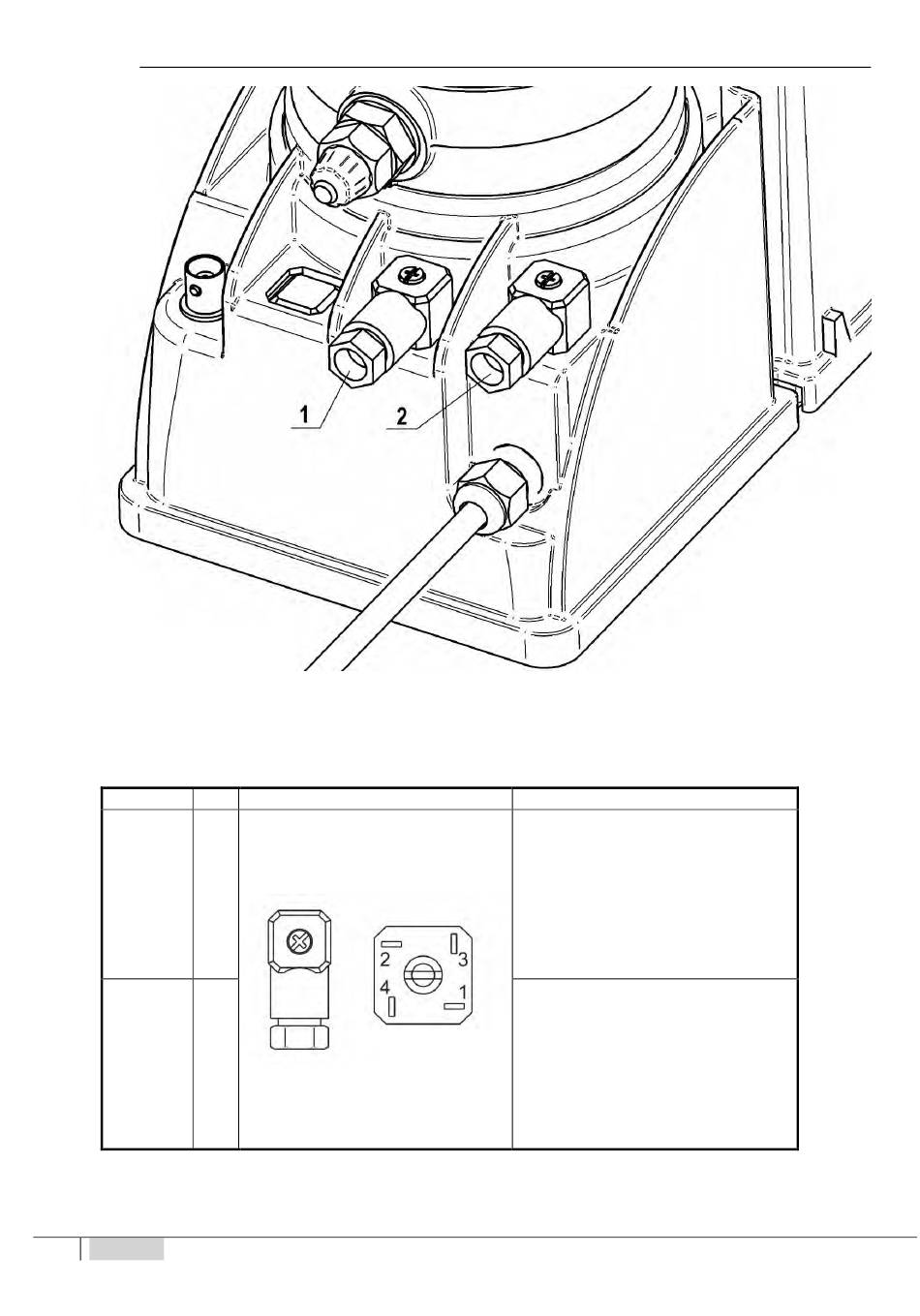

Fig. 10
Cablaggio del connettore femmina
Informazioni tecniche e funzioni
Connessione della sonda di livello
Configurazione usata:
1 = Non collegato
Pin
2 = Non collegato
"
3 = Filo sonda di livello
"
4 =
" Filo sonda di livello
Connessione all'ingresso in mA
Configurazione usata:
1 = Non collegato
Pin
2 = Non collegato
"
3 = Filo ( + ) segnale in mA
"
4 = Filo
" ( - ) segnale in mA
