Sch Em A D I M O N T Ag G Io Va L Vo La D I In Ie Zio N E - CTX PRO PH-RX Notice D'installation, Emploi Et Entretien

Nel caso in cui per qualsiasi motivo la pompa dovesse essere tolta dall'impianto, si consiglia di riutilizzare le
capsule di protezione, onde evitare indebite fuoriuscite di liquido dal corpo pompa. Prima di fissare il tubet-to di mandata
all'impianto, adescare la pompa dosatrice come da sequenza in Fig. 8. Nell'installare il tubet-to di mandata assicurarsi
che questo per effetto degli impulsi della pompa non urti contro corpi rigidi. In caso di difficoltà nell'innescare la pompa,
aspirare dal raccordo di mandata con una normale siringa e con la pompa il funzione, fino a che non si vedrà salire il
liquido nella siringa o nel tubetto di mandata. Per il colle-gamento raccordo di mandata-siringa, usare uno spezzone di
tubo di aspirazione. Nel caso la pompa sia attrezzata con la valvola di spurgo, mantenere la valvola di spurgo B aperta
fino a quando sarà fuoriuscita tutta l'aria contenuta nel corpo pompa.
F) Evitare curve inutili sia sul tubo di mandata che su quello di aspirazione.
G) Applicare sulla condotta dell'impianto da trattare, nel punto più idoneo per effettuare l'iniezione
del prodotto da dosare, un raccordo da 3/8" gas femmina. Tale raccordo è escluso dalla fornitura. Avvitare
la valvola di iniezione nel raccordo utilizzando come guarnizione del Teflon Fig. 9. Connettere il tubetto
all'attacco coni-co della valvola d'iniezione e bloccarlo con l'apposita ghiera G. La valvola di iniezione è
anche valvola di non ritorno.
Nota : L'anello di tenuta D non deve essere tolto.

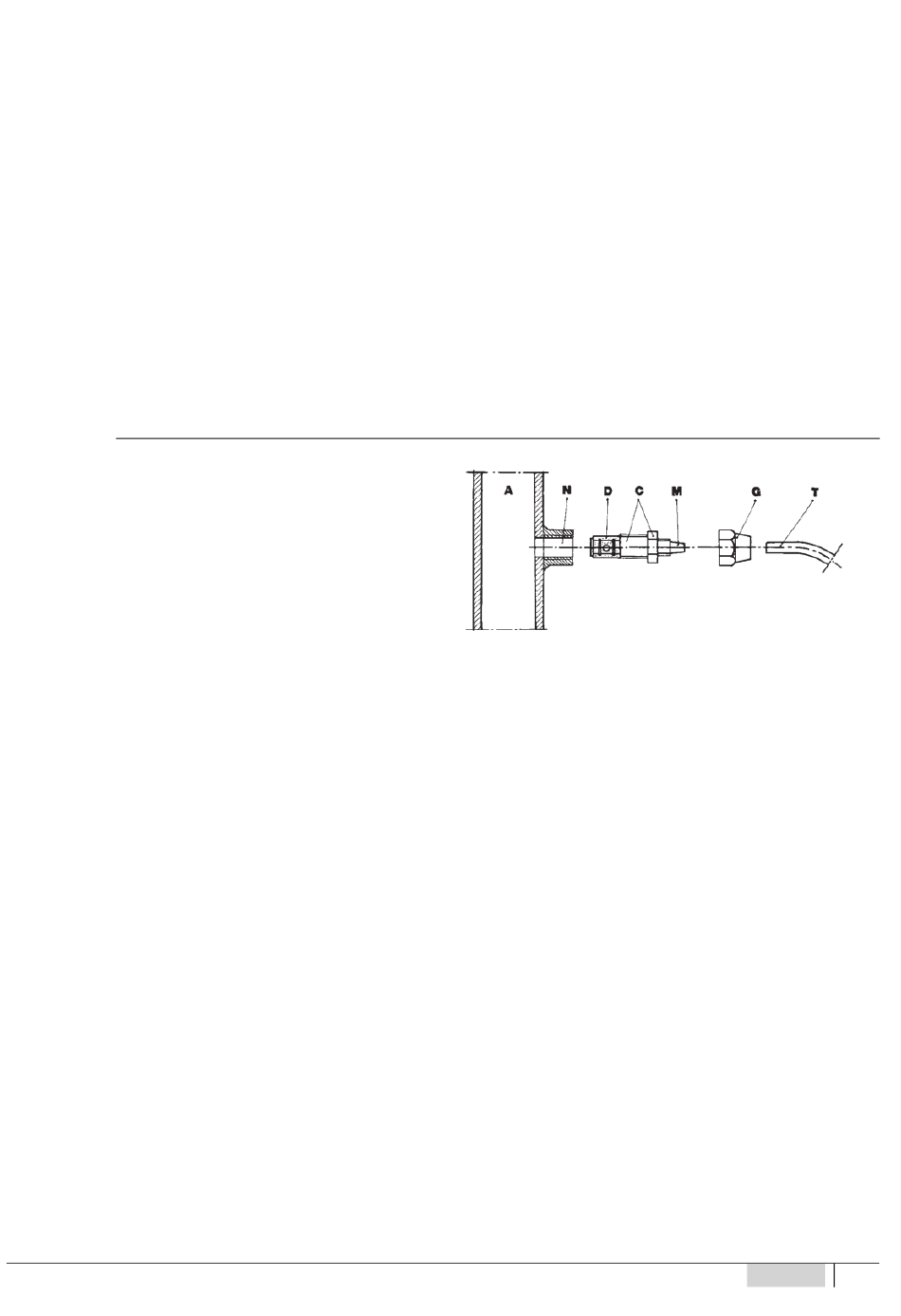

Sch em a d i m o n t ag g io va l vo la d i in ie zio n e

A – Impianto da trattare
C – Valvola d'iniezione
M – Attacco conico per tubetto
N - Raccordo 3/8" gas femmina
G – Ghiera fissatubo
T – Tubo polietilene
D – Anello di tenuta
Fig. 9
