2 Organisation, démarrage et fermeture du logiciel
FR
20

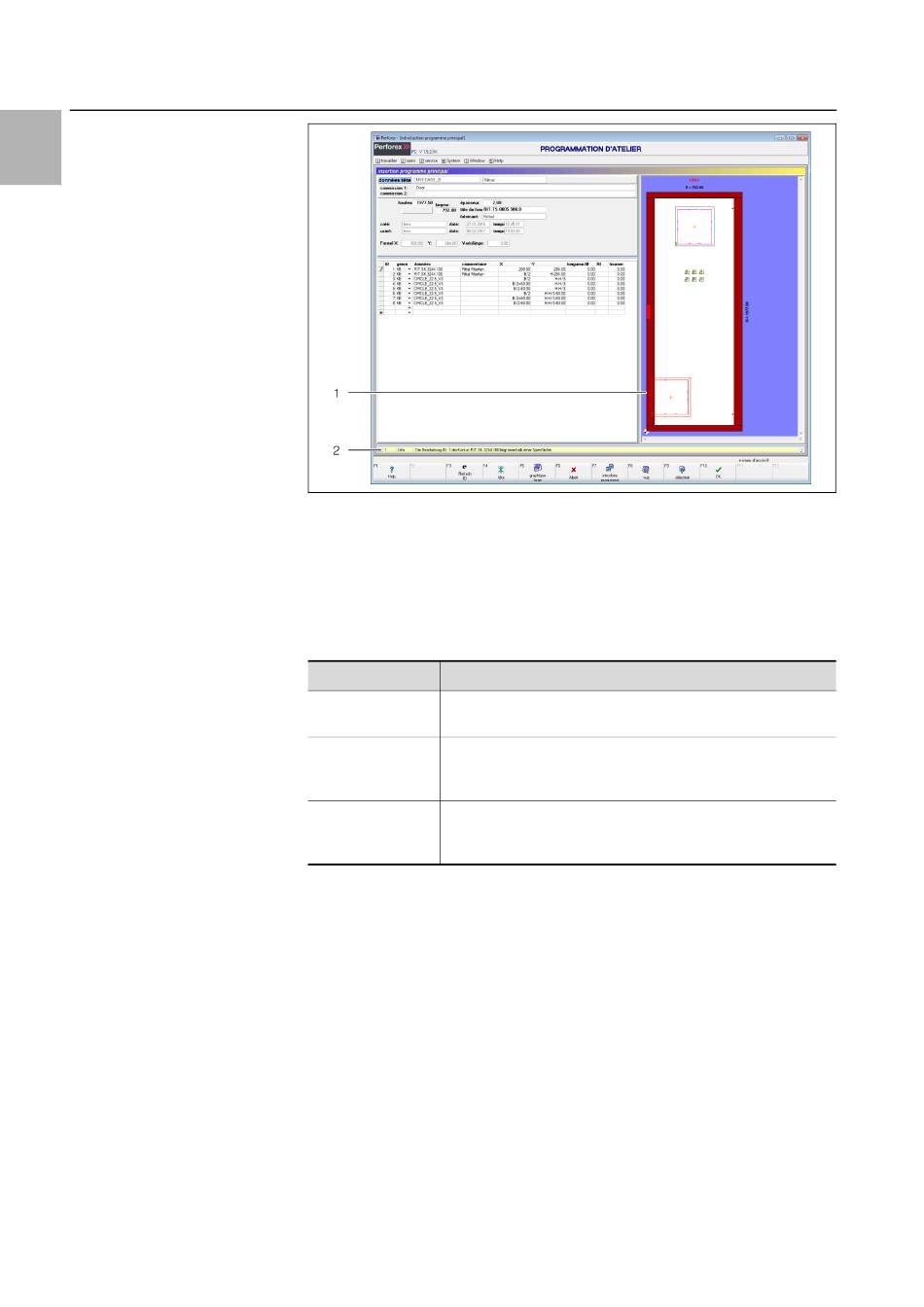

Fig. 10 :
barre de message
Légende
1
Présentation graphique
2
Barre de message contenant un message
La barre de message affiche uniquement le premier composant à fixer où la pré-
sence d'une erreur de schéma de perçage a été détectée. La barre de message
est organisée comme suit :
Paramètre
Fonction
Identifiant
Identifiant du composant à fixer où une erreur au niveau du
schéma de perçage a été détectée.
État
Type de message d'erreur. Par exemple : « Info ». Lorsque l'er-
reur est signalée uniquement en tant qu'information, le traite-
ment s'effectue tout de même.
Description de l'er-
Description détaillée de l'erreur qui est apparue au niveau du
reur
schéma de perçage. Par exemple : « L'usinage se trouve en de-
hors de la pièce ».
Tab. 6 :
organisation de la barre de message
Double-cliquez sur la barre de message pour superposer toutes les erreurs de
schéma de perçage en attente pour le programme principal en cours.
La barre de message s'élargit vers le haut pour afficher plusieurs entrées.
Double-cliquez de nouveau sur la barre de message pour la réduire à une seule
ligne.
2.4.8
Barre des touches de fonction
Comme sur l'écran de sélection, les différents boutons et touches de fonction
affichés dépendent de l'écran sélectionné et changent également si vous ap-
puyez sur les touches [Majuscule]-, [Ctrl]- ou [Alt]- (cf. paragraphe 2.3.7 « Barre
des touches de fonction »).
Ci-après sont décrits les touches de fonction et les boutons affichés au bas de
l'écran. Les touches de fonction et les boutons sont globalement les mêmes sur
tous les écrans. Cette notice contient une description distincte pour les écrans
où les touches de fonction et les boutons sont différents.
