6.1 Liquides pompés
AVERTISSEMENT
Contact avec des liquides dangereux
Mort ou blessures graves
- Si une pompe a été utilisée avec un
liquide toxique, elle est considérée
comme contaminée. En pareil cas,
prendre les précautions qui s'imposent
pour éviter toute blessure lors du fonc-
tionnement de la pompe.
- Porter un équipement de protection
individuel.
Vous devez utiliser des liquides clairs, purs et non
agressifs, ne contenant aucune particule solide ni
fibre, qui pourrait attaquer chimiquement ou mécani-
quement la pompe.
Exemples :
• Eau d'une installation de chauffage central. L'eau
doit respecter les exigences imposées par les
normes relatives à la qualité de l'eau dans les
installations de chauffage.
• Liquides de refroidissement.
• Eau chaude sanitaire.
• Liquides industriels.
• Eau adoucie.
Le pompage de liquides ayant une densité et/ou une
viscosité cinématique supérieure à celle de l'eau
aura les effets suivants :
• Chute de pression considérable
• Chute des performances hydrauliques de la
pompe
• Augmentation de la consommation électrique
Si tel est le cas, équiper la pompe d'un moteur plus
puissant. En cas de doute, contacter Grundfos.
Les joints toriques EPDM montés d'origine sont
d'abord prévus pour l'eau.
Si l'eau contient des huiles minérales ou synthé-
tiques, ou si d'autres liquides que de l'eau sont pom-
pés, choisir des joints toriques adaptés.
8
7. Installation mécanique
AVERTISSEMENT
Surface brûlante ou froide
Mort ou blessures graves
- Veiller à ce que personne ne puisse
entrer accidentellement en contact avec
les surfaces froides ou brûlantes.
Afin de conserver le marquage UL, des
exigences supplémentaires s'appliquent à
l'équipement. Voir page 86.
Installer la pompe dans un endroit sec, bien aéré, à
l'abri du gel.

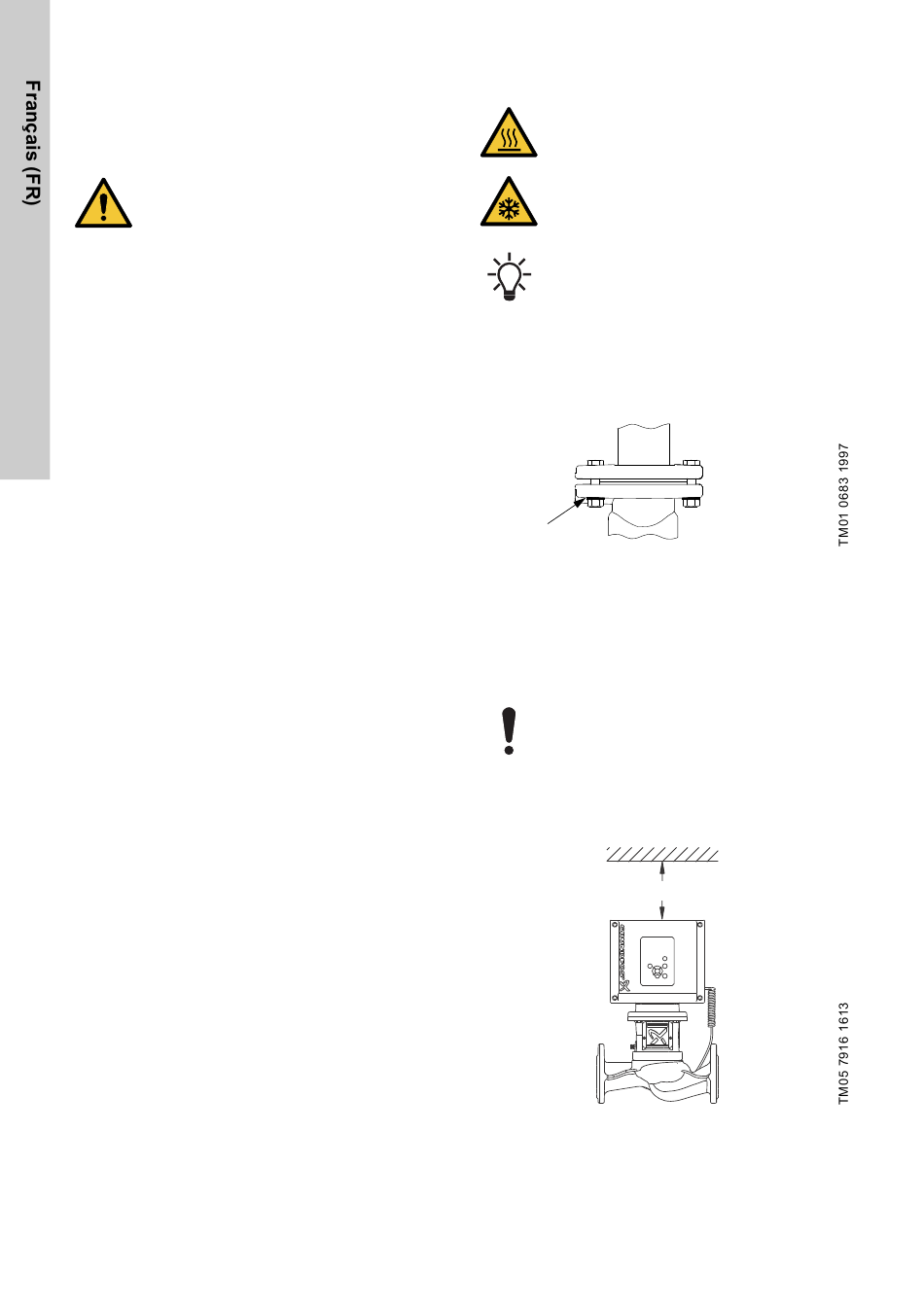

En cas d'installation de pompes avec des trous de
boulon ovales dans la bride de la pompe (PN 6/10),
utiliser des rondelles comme indiqué à la figure 3.
Rondelle
Fig. 3 Utilisation de rondelles pour les boulons
ovales
Les flèches sur le corps de pompe indiquent le sens
de circulation du liquide dans la pompe.
Vous pouvez installer la pompe dans une tuyauterie
horizontale ou verticale.
Le moteur ne doit jamais se trouver en
dessous du plan horizontal.
Pour l'inspection ou le démontage de la tête du
moteur/de la pompe, laisser un espace libre de 300
mm au-dessus du moteur. Voir fig. 4.
300 mm
Fig. 4 Dégagement requis au-dessus du
moteur
Installation
Pompe
