20. Grundfos Eye

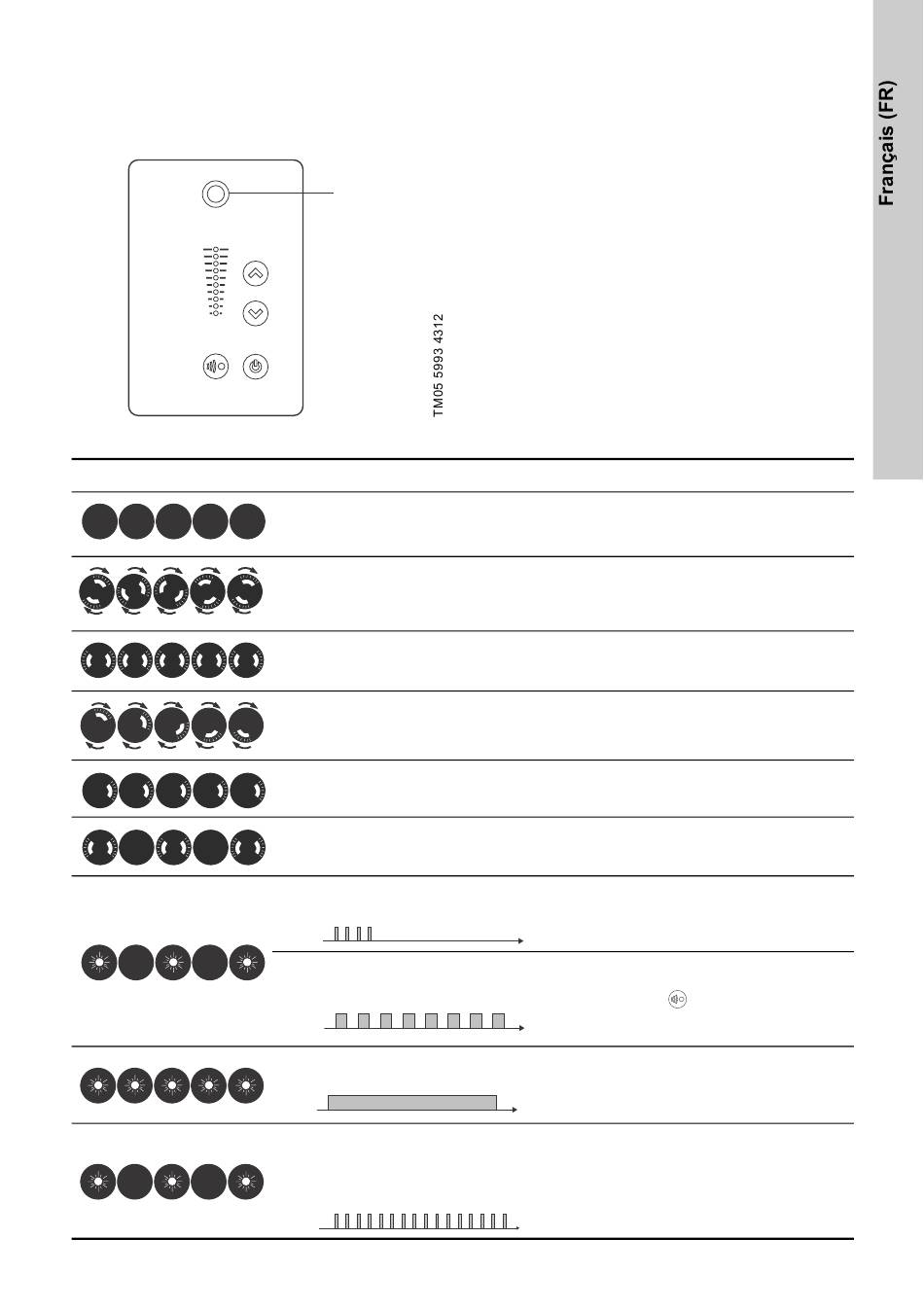

La condition de fonctionnement de la pompe est indi-
quée par le Grundfos Eye situé sur le panneau de
commande. Voir fig. 71, A.
Fig. 71 Grundfos Eye
Grundfos Eye
A
A
Indication
Aucun voyant allumé.
Deux voyants verts opposés tournent
dans le sens de rotation de la pompe,
vue depuis l'extrémité non motrice.
Les deux voyants verts opposés s'allu-
ment de façon fixe.
Un voyant jaune tourne dans le sens de
rotation de la pompe, vue depuis l'extré-
mité non motrice.
Un voyant jaune fixe s'allume.
Les deux voyants lumineux rouges oppo-
sés clignotent simultanément.
Le voyant lumineux vert du milieu cli-
gnote quatre fois rapidement.
Le voyant vert du milieu clignote conti-
nuellement.
Le voyant vert du milieu est allumé fixe.
Le voyant vert du milieu clignote rapide-
ment lors de l'échange de données entre
Grundfos GO et la pompe. Cela prend
quelques secondes.
Description
L'alimentation électrique est coupée.
La pompe ne fonctionne pas.
L'alimentation électrique est activée.
La pompe fonctionne.
L'alimentation électrique est activée.
La pompe ne fonctionne pas.
Avertissement.
La pompe fonctionne.
Avertissement.
La pompe est à l'arrêt.
Alarme.
La pompe est à l'arrêt.
Il s'agit d'un signal de retour que la
pompe émet pour s'assurer de sa
propre identification.
Grundfos GO ou une autre pompe
tente de communiquer avec la pompe.
Appuyer sur figurant sur le pan-
neau de commande pour autoriser la
communication.
Commande à distance avec Grundfos
GO par radio.
La pompe communique avec l'applica-
tion Grundfos GO par radio.
Commande à distance avec Grundfos
GO par infrarouge.
La pompe reçoit des données de
Grundfos GO par communication
infrarouge.
