Exemple avec pression constante à influence
linéaire
Point de consigne réel : signal d'entrée réel x (point
de consigne - vitesse réglée mini) + vitesse réglée
mini.
À une vitesse réglée mini de 25 %, un point de
consigne de 85 % et un point de consigne externe de
60 %, le point de consigne réel est de 0,60 x (85 -
25) + 25 = 61 %. Voir fig. 63.
Dans certains cas, la courbe maxi est limitée à une
vitesse inférieure. Voir fig. 54.
Vitesse [%]
Point de
100
consigne
85
Point consigne
61
réel
Vitesse réglée
25
mini
0
0
0.5
0
0
0
4
-50

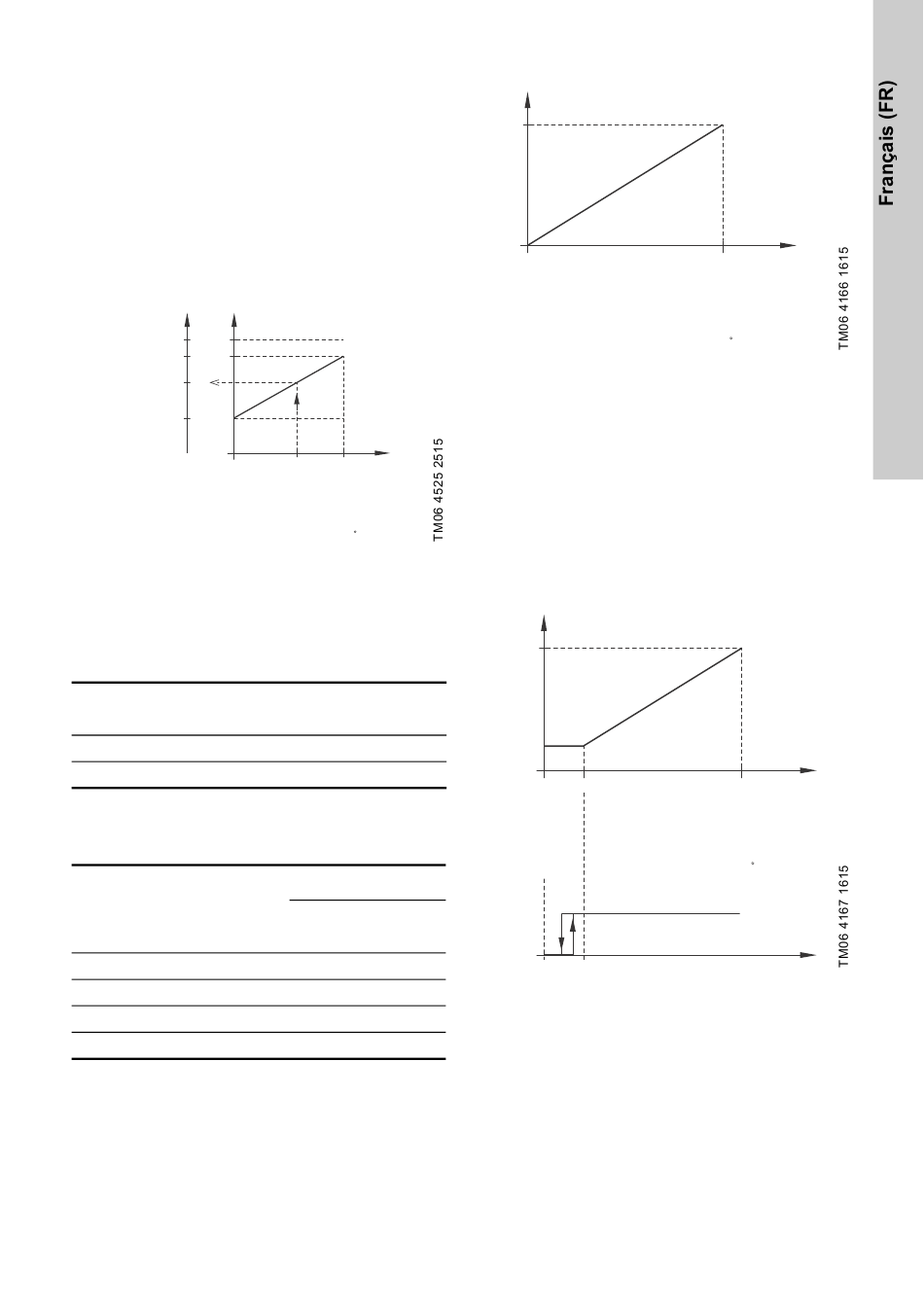

Fig. 63 Exemple de l'influence du point de
consigne avec courbe constante
Réglage par défaut
Voir paragraphe 34. Réglages par
16.19.1 Influence du point de consigne
Variante de pompe
TPE3, TPE3 D
TPE2, TPE2 D
Le tableau ci-dessous présente les types d'influence
du point de consigne et la disponibilité selon le type
de la pompe.
"Influence du point de
consigne"
Inactif
Fonction linéaire
Linéaire avec arrêt
Tableau d'influence
Vous pouvez choisir entre ces fonctions :
• Inactif
S'il est défini sur Inactif, aucune fonction externe
n'a d'effet sur le point de consigne.
• Fonction linéaire
Le point de consigne est influencé de façon
linéaire de 0 à 100 %. Voir fig. 64.
Vitesse fixe
maxi
Signal Signal du
100 %
d'entrée point de
3.5 V
5 V
réel consigne
10 V
(60 %) externe
20 mA
20 mA
204 C
défaut.
Influence du point de
consigne
●
●
Type de pompe
TPE3 TPE2
TPE3 D TPE2 D
● ●
● ●
● ●
● ●
Influence du point de consigne [%]
100
0
0
0.5
0
0
0
4
-50
Fig. 64 Fonction linéaire
• Linéaire avec arrêt
– Dans la plage de signaux d'entrée compris
entre 20 et 100 %, le point de consigne est
influencé de façon linéaire.
Si le signal d'entrée est inférieur à 10 %, le
mode de fonctionnement passe en mode
Arrêt.
Si le signal d'entrée est supérieur à 15 %, le
mode de fonctionnement repasse en mode
Normal. Voir fig. 65.
Influence du point de consigne [%]
100
0
0 20
0.5
0
0
0
4
-50
Normal
Arrêt
Fig. 65 Linéaire avec arrêt
Entrée
100 %
externe
3.5 V
5 V
10 V
20 mA
20 mA
204 C
Entrée
100 %
externe
3.5 V
5 V
10 V
20 mA
20 mA
204 C
