Velux integra SML Notice D'installation

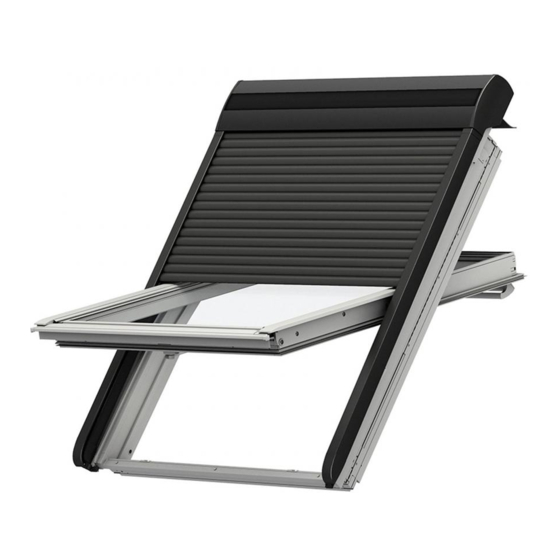

Volet roulant électrique
Masquer les pouces

Publicité

Table des Matières

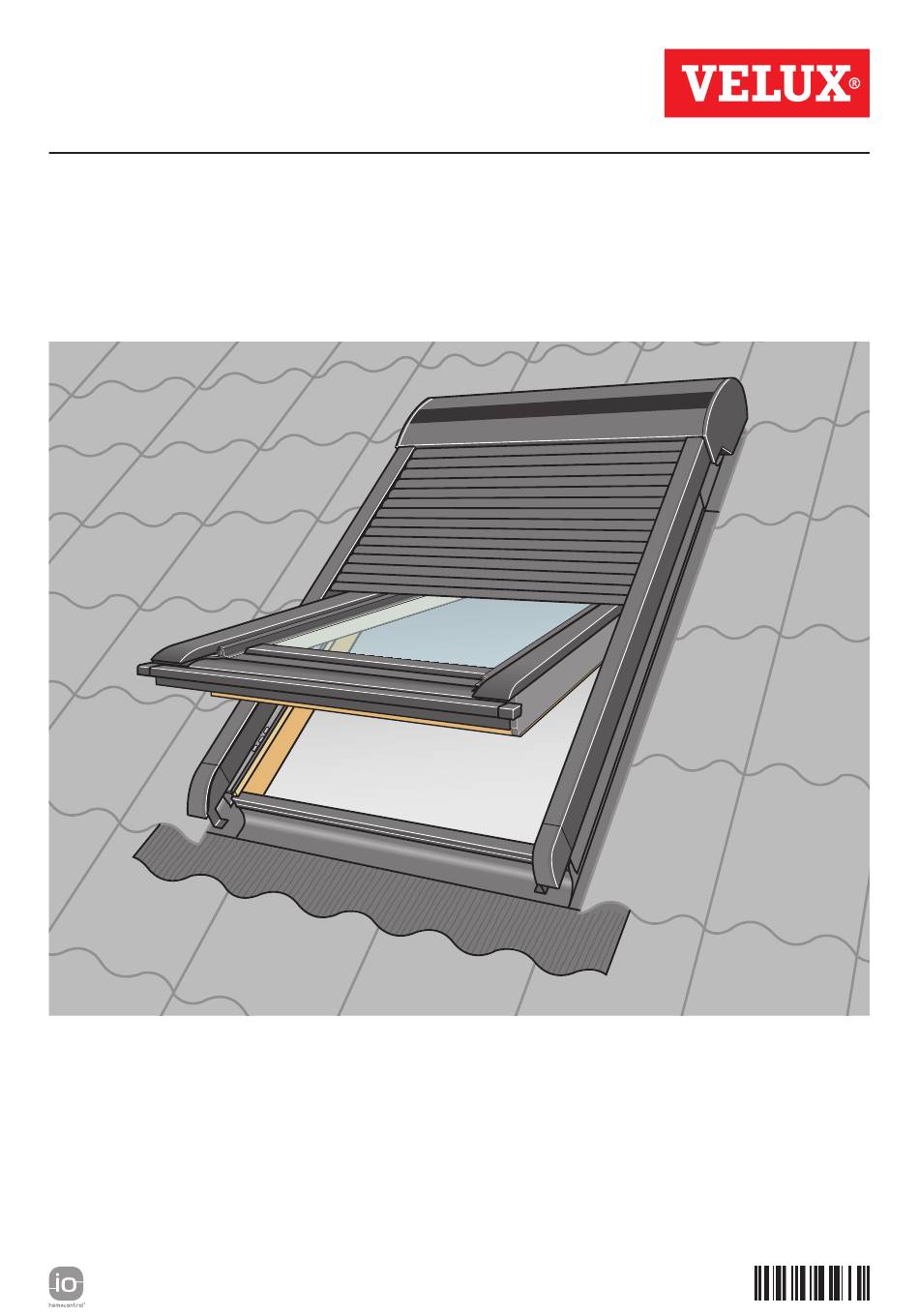

VELUX INTEGRA
SML
ENGLISH:
Installation instructions for electrically operated roller shutter
DEUTSCH:
Montageanleitung eines elektrisch bedienten Rollladens
FRANÇAIS :
Notice d'installation du volet roulant électrique
DANSK:
Monteringsvejledning til elektrisk betjent rulleskodde
NEDERLANDS:
Inbouwinstructies voor het elektrisch bediende rolluik
ITALIANO:
Istruzioni di montaggio per tapparella elettrica
ESPAÑOL:
Instrucciones de instalación de persiana exterior eléctrica
®
VAS 454242-2018-03

Publicité

Table des Matières
loading

Manuels Connexes pour Velux integra SML

Sommaire des Matières pour Velux integra SML

  • Page 1 VELUX INTEGRA ® ENGLISH: Installation instructions for electrically operated roller shutter DEUTSCH: Montageanleitung eines elektrisch bedienten Rollladens FRANÇAIS : Notice d'installation du volet roulant électrique DANSK: Monteringsvejledning til elektrisk betjent rulleskodde NEDERLANDS: Inbouwinstructies voor het elektrisch bediende rolluik ITALIANO: Istruzioni di montaggio per tapparella elettrica ESPAÑOL:...
  • Page 2 Ce produit a été conçu pour fonctionner avec des unités de FRANÇAIS : contrôle de marque VELUX INTEGRA . Toute connexion à des unités de Este producto ha sido diseñado para ser usado con las fuentes ®...
  • Page 3 ENGLISH: Read the data plate of the window and choose the appropriate section. Window with data plate in the left-hand side: a The fifth character is a K. Choose the yellow section. Window with data plate in the right-hand side: b The fourth character is a letter.
  • Page 4 4 VELUX ®...
  • Page 5 XXXXXXXXX 306098765 GGL MK08 XXX XXXX 06 AZ02 V XX XXXX X www.velux.com/ce EN 14351-1-2006+A2-2016 Pages 5-15 VELUX ®...
  • Page 6 6 VELUX ®...
  • Page 7 CONTENTS INHALT COMPOSANTS INDHOLD INHOUD CONTENUTO CONTENIDO • • • • • • VELUX INTEGRA ® KLI 310/311/312/313 VAS 454234-2018-02 TOOLS WERKZEUG OUTILS VÆRKTØJ GEREEDSCHAP UTENSILI HERRAMIENTAS • • • • • • 2 mm � VELUX ®...
  • Page 8 ENGLISH: Position bottom cover and push up against bottom edge of profile. Distance X must be the same at both sides. Make a mark with bradawl through holes in bottom cover Drill �2 mm holes . Fit bottom cover DEUTSCH: Unteres Abdeckblech dicht an die Kante des Fensterabschlussbleches drücken.
  • Page 9 ENGLISH: Remove the covers indicated temporarily by releasing the snap locks . Note the position of the covers for later refitting. Do not remove side frame covers DEUTSCH: Die Abdeckbleche durch Auslösen der Schnappverschlüsse vorübergehend entfernen . Position der Abdeckbleche für spätere Montage beachten.
  • Page 10 ENGLISH: Drill a hole through the marks in the side frame covers . To ensure that the roller shutter runs efficiently, the distance (X mm) between the side frame covers at top and bottom must be exactly the same. IMPORTANT! Drill the holes at right angles to the frame.
  • Page 11 ENGLISH: Fix roller shutter side covers in the round holes with screws Note: If there is a rubber gasket, the side covers must be installed under this DEUTSCH: Seitenbleche des Rollladens mit Schrauben in den Rundlöchern befestigen Achtung: Wenn eine Gummidichtung vorhanden ist, sind die Seitenbleche darunter zu montieren Mettre en place et visser les FRANÇAIS :...
  • Page 12 ENGLISH: Fit roller shutter top casing into grooves on side covers . Check that rubber gasket at the back fits smoothly against outside of window Das Rollladen-Oberteil in die DEUTSCH: Führungsnuten der Seitenbleche einsetzen Die Gummischürze muss glatt und dicht am Eindeckrahmen-Oberteil anliegen FRANÇAIS : Emboîter le coffre du volet roulant...
  • Page 13 ENGLISH: Fit securing screws DEUTSCH: Sicherungsschrauben montieren FRANÇAIS : Positionner et serrer les vis de sécurité DANSK: Sikringsskruer monteres NEDERLANDS: Plaats de veiligheidsschroeven ITALIANO: Fissare le viti di sicurezza 12 mm Coloque los tornillos de seguridad ESPAÑOL: 15 mm ENGLISH: Push side channels into position and lay down on side covers .
  • Page 14 Lead roller shutter cable under the window top cover as ENGLISH: shown. If a rain sensor has been or is to be fitted, ensure that the GGL/GGU two cables are led side by side under the window top cover. Position the cable behind the top frame insulation and connect the cable to connection box...
  • Page 15 Remove the insulation material in the top frame with a screwdriver ENGLISH: GPL/GPU . Break off the very end of the insulation material at the perforation . Refit the insulation material in the top frame . Lead roller shutter cable under the window top cover as shown.
  • Page 16 16 VELUX ®...
  • Page 17 A–Z X X X X X X X X X X www.velux.com Pages 17-25 VELUX ®...
  • Page 18 CONTENTS INHALT COMPOSANTS INDHOLD INHOUD CONTENUTO CONTENIDO • • • • • • VELUX INTEGRA ® KLI 310/311/312/313 VAS 454234-2018-02 TOOLS WERKZEUG OUTILS VÆRKTØJ GEREEDSCHAP UTENSILI HERRAMIENTAS • • • • • • 2 mm � 10 mm � 18 VELUX...
  • Page 19 ENGLISH: If the window has been fitted with a black screen profile and/or a connection box, remove this/these temporarily . Drill hole and fit rubber grommet . Pull grommet through from the inside DEUTSCH: Falls das Fenster im Markisen- kasten mit einem schwarzen Profil und/oder einer Anschlussdose versehen ist, dieses/diese vorübergehend entfernen .
  • Page 20 ENGLISH: Position bottom cover and push up against bottom edge of profile. Distance X must be the same at both sides. Make a mark with bradawl through holes in bottom cover Drill �2 mm holes . Fit bottom cover DEUTSCH: Unteres Abdeckblech dicht an die Kante des Fensterabschlussbleches drücken.
  • Page 21 ENGLISH: Remove covers indicated temporarily . Note the position of the covers for later refitting. Remove cover screws except the top cover screw . If there is a mark at the top instead of a screw, drill hole through mark .
  • Page 22 ENGLISH: Fix roller shutter side covers in the round holes with screws Note: If there is a rubber gasket, the side covers must be installed under this DEUTSCH: Seitenbleche des Rollladens mit Schrauben in den Rundlöchern befestigen Achtung: Wenn eine Gummidichtung vorhanden ist, sind die Seitenbleche darunter zu montieren FRANÇAIS : Mettre en place et visser les...
  • Page 23 ENGLISH: Fit roller shutter top casing into grooves on side covers . Check that rubber gasket at the back fits smoothly against outside of window Das Rollladen-Oberteil in die DEUTSCH: Führungsnuten der Seitenbleche einsetzen Die Gummischürze muss glatt und dicht am Eindeckrahmen-Oberteil anliegen FRANÇAIS : Emboîter le coffre du volet roulant...
  • Page 24 ENGLISH: Fit securing screws DEUTSCH: Sicherungsschrauben montieren FRANÇAIS : Positionner et serrer les vis de sécurité DANSK: Sikringsskruer monteres NEDERLANDS: Plaats de veiligheidsschroeven ITALIANO: Fissare le viti di sicurezza 12 mm Coloque los tornillos de seguridad ESPAÑOL: 15 mm ENGLISH: Push side channels into position and lay down on side covers .
  • Page 25 ENGLISH: Connect the cable to terminal block or connection box. For connection to power supply unit, refer to instructions for power supply unit/ wall switch. If the window was fitted with a black screen profile and/or a connection box, refit profile/box. Do not connect the roller shutter directly to a power socket! The roller shutter is now ready for use.
  • Page 26 26 VELUX ®...
  • Page 27 0–9 XXX XXX XXXX Pages 27-41 VELUX ®...
  • Page 28 XXX XXX XXXX ENGLISH: The following section describes installation of roller shutters NEDERLANDS: De volgende sectie beschrijft de installatie van rolluiken on older VELUX roof windows with the above data plate. If installation op oudere VELUX dakramen voorzien van bovenstaand typeplaatje. Voor differs for specific window types, this will be indicated by the type desig- bepaalde typen dakramen kan de installatie afwijken.
  • Page 29 CONTENTS INHALT COMPOSANTS INDHOLD INHOUD CONTENUTO CONTENIDO • • • • • • VELUX INTEGRA ® KLI 310/311/312/313 VAS 454234-2018-02 TOOLS WERKZEUG OUTILS VÆRKTØJ GEREEDSCHAP UTENSILI HERRAMIENTAS • • • • • • 2 mm � 10 mm � VELUX...
  • Page 30 ENGLISH: If the window has been fitted with a connection box, remove this temporarily . Drill hole and fit rubber grommet . Pull grommet through from the inside Falls das Fenster im Markisenkasten DEUTSCH: mit einer Anschlussdose versehen ist, diese vor- übergehend entfernen .
  • Page 31 ENGLISH: Compress flashing overlap. DEUTSCH: Umgebogene Kante zusammen- drücken. FRANÇAIS : Resserrer le recouvrement latéral du raccordement. DANSK: Den ombukkede kant klemmes sammen. Omgebogen gootstukken samen- NEDERLANDS: knijpen. Comprimere l'aggancio superiore del ITALIANO: raccordo. Apriete la solapa del cerco de estan- ESPAÑOL: queidad.
  • Page 32 Remove cover screws except the top ENGLISH: cover screw . The number of screws depends on the size and type of the window. Do not remove side frame covers . If there is a mark at the top instead of a hole, drill hole through mark .
  • Page 33 ENGLISH: Measure the width of the window top cover (X mm). Depending on this width place the roller shutter side covers as shown in the detailed drawings A, B or C. Fix roller shutter side covers with screws . Fit screw only if cover screw in this position was removed earlier, see ill.
  • Page 34 ENGLISH: Fit window covers using existing screws. DEUTSCH: Fenster-Abdeckbleche mit vorhandenen Schrauben montieren. FRANÇAIS : Fixer les profilés courts du cadre fixe en utilisant les vis d'origine. DANSK: Vinduets beklædningsdele monteres med eksisterende skruer. NEDERLANDS: Bevestig de afdeklijsten van het dakraam met de bestaande schroeven.
  • Page 35 ENGLISH: Fit gasket on bottom cover and cut to length . Fit storm brackets to connection pieces Dichtung am unteren Abdeckblech DEUTSCH: montieren und in Breite anpassen Sturmbeschläge an den Aufnahmen montieren FRANÇAIS : Emboîter le joint sur le profilé en partie basse et le couper selon la dimension .
  • Page 36 ENGLISH: Remove and discard cover screws as 5 10 indicated. DEUTSCH: Gezeigte Schrauben entfernen. FRANÇAIS : Retirer les vis indiqués et ne plus les utiliser. DANSK: Viste beklædningsskruer afmonteres og smides væk. NEDERLANDS: Verwijder de schroeven en leg deze weg. ITALIANO: Rimuovere le viti indicate e gettarle.
  • Page 37 ENGLISH: Remove bottom cover temporarily and drill lower holes . Place sealant on all screw holes DEUTSCH: Unteres Abdeckblech vorübergehend entfernen und untere Löcher vorbohren Dichtungsmaterial auf alle Schraubenlöcher kleben FRANÇAIS : Retirer le profilé en partie basse temporairement et percer les trous inférieurs Mettre une pastille de mastic sur chaque trou de Bundskærm afmonteres midlertidigt og DANSK:...
  • Page 38 ENGLISH: Fit roller shutter top casing into grooves on side covers . Check that rubber gasket at the back fits smoothly against outside of window DEUTSCH: Das Rollladen-Oberteil in die Führungsnuten der Seitenbleche einsetzen Die Gummischürze muss glatt und dicht am Eindeckrahmen-Oberteil anliegen FRANÇAIS : Emboîter le coffre du volet roulant...
  • Page 39 ENGLISH: Lower the roller shutter top casing as GHL/VTL/GPL/GPU much as possible. Do not press the top casing against the roofing material . Pull cable through hole on window top cover. Fit securing screws after installing the roller shutter top casing DEUTSCH: Das Rollladen-Oberteil so weit wie...
  • Page 40 ENGLISH: Fit plastic insert pieces on the roller GPL/GPU shutter side channels GPL/GPU: Choose plastic insert pieces marked with GPL. DEUTSCH: Kunststoffteile in die seitlichen Führungsschienen des Rollladens einsetzen GPL/GPU: Die mit GPL markierten Kunststoff- teile wählen. FRANÇAIS : Mettre en place les pièces en plastique dans les glissières latérales du volet roulant GPL/GPU : Sélectionner les pièces en plastique...
  • Page 41 ENGLISH: Connect the cable to terminal block or connection box. For connection to power supply unit, refer to instructions for power supply unit/ wall switch. If the window was fitted with a connection box, refit box. Do not connect the roller shutter directly to a power socket! The roller shutter is now ready for use.
  • Page 42 Verringerung der negativen Auswirkungen auf die menschliche Gesundheit und die ENGLISH: Important information Umwelt bei. Weitere Informationen erhalten Sie bei der technischen Verwaltung Note: The motor must be adjusted to the size of the window before full operation of der lokalen Verwaltung oder bei Ihrer zuständigen VELUX Vertriebsgesellschaft. the roller shutter begins.
  • Page 43 Sikkerhed • Voor het verwijderen van het rolluik dient u de inbouwinstructies in omgekeerde • Rulleskodden kan bruges af personer (fra 8 år og derover) med tilstrækkelig erfa- volgorde aan te houden. Herplaats de schroeven in alle profielen om lekkage te ring og viden, hvis de har fået vejledning i, hvordan den bruges sikkert, og forstår de voorkomen.
  • Page 44 Seguridad • La persiana exterior puede ser utilizada por personas (a partir de 8 años y nunca por menores de 8 años) con experiencia y conocimiento suficientes, si se han dado instrucciones sobre su correcto uso y se entienden los riesgos involucrados. El mantenimiento de limpieza y uso no debe ser realizado por un niño sin supervisión.
  • Page 45 0 ° As a precondition to avoiding any damage to the roller shutter in Om schade aan het rolluik te voorkomen, dient u in zeer ENGLISH: NEDERLANDS: very cold regions and in regions with heavy snowfall, either a snow-wedge koude gebieden en in gebieden waar hevige sneeuwval voorkomt als voor- or a snow stop must be installed above the roller shutter zorgsmaatregel een sneeuw wig of sneeuwstopper te installeren boven het The roller shutter is protected against overload, and will stop automatically...

  • Page 46: Konformitätserklärung

    Wenn einer der obigen Rollläden in einem VELUX Dachfenster montiert ist vejledninger og forskrifter, opfylder det samlede system de væsentlige krav und nach den Anleitungen und den Vorschriften an ein VELUX INTEGRA i Europa-Parlamentets og Rådets direktiver 2006/42/EF, 2014/30/EU og ®...
