1.7.1

ESM

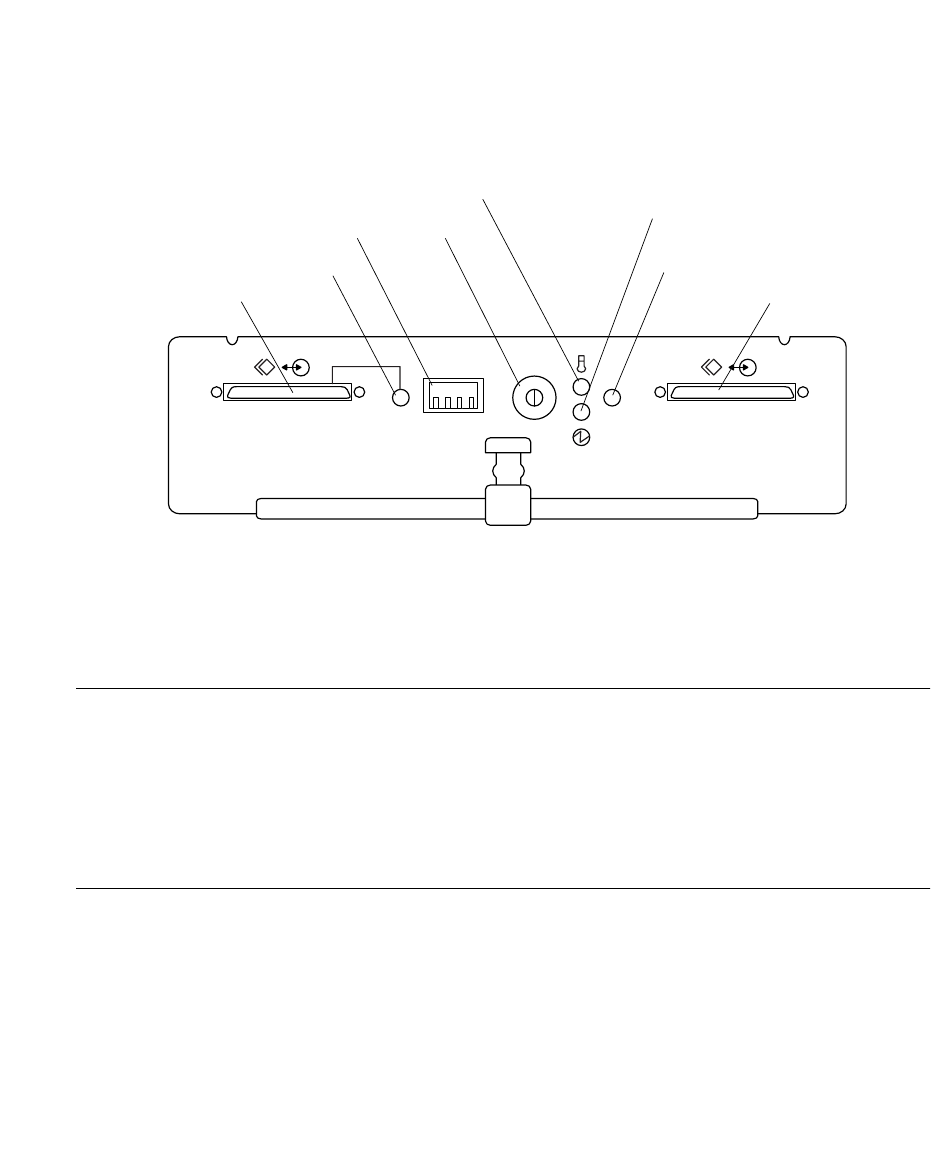

Le module ESM (Environmental Services Module) des disques SCSI Ultra3 est
illustré sur la figure suivante.
Voyant de surchauffe ESM/téléchargement de code
Bloc commutateurs de configuration
Voyant tension terminaison SCSI-A
Connecteur SCSI-A
D2
FIGURE 1-5
Le
TABLEAU 1-5
TABLEAU 1-5
Connecteurs SCSI-X
Voyant de tension de la
terminaison SCSI-X
Bloc de commutateurs
de configuration
ID unité
Configuration
Options
SCSI-A
4 3 2 1
Avant du ESM (vu de l'arrière de la baie de disques)
décrit les connecteurs, commutateurs et voyant du ESM.
Connecteurs, commutateurs et voyants situés sur le ESM
Ces deux connecteurs sur chaque ESM permettent de raccorder la baie de disques à
deux hôtes séparés. Aucune terminaison externe n'est requise. La présence de tension
sur la terminaison est indiquée par le voyant de tension de la terminaison SCSI N.
Vert : La terminaison reçoit la tension de l'hôte sur le connecteur associé.
Ces commutateurs à 4 positions (de type touches de piano) permettent de régler les
options de configuration décrites dans "Bloc de commutateurs de configuration",
page 1-14.
Chapitre 1 Présentation générale de la baie de disques Sun StorEdge D2
Voyant tension/SCSI actif
Voyant tension terminaison SCSI-B
Unit ID
SCSI
Connecteur SCSI-B
SCSI-B
1-11
