Manuel d'utilisation SuperTrak100™
Chapitre 2
Carte de contrôle SuperTrak100
Comme on peut le voir à la figure 1, la carte contrôleur SuperTrak100 possède certaines
caractéristiques physiques qu'il est important de noter au moment de procéder à l'installation :
une prise SIMM pour la mémoire EDO (8 Mo minimum), 6 connexions pour canaux IDE (1 unité
« maître » par canal), un vibreur pour les alarmes, une pile et 4 DEL qui se trouvent sur la face
arrière de la carte.
REMARQUE : la carte contrôleur SuperTrak100, comme toutes les autres pièces sensibles de
votre ordinateur, est sensible aux décharges électrostatiques. Assurez -vous d'être correctement
relié à la masse avant d'installer n'importe lequel des composants SuperTrak100 (Promise
recommande le port de bracelets antistatiques, ou de placer en permanence la main sur un
objet effectivement mis à la terre), et assurez-vous également que votre ordinateur personnel
est bien hors tension.

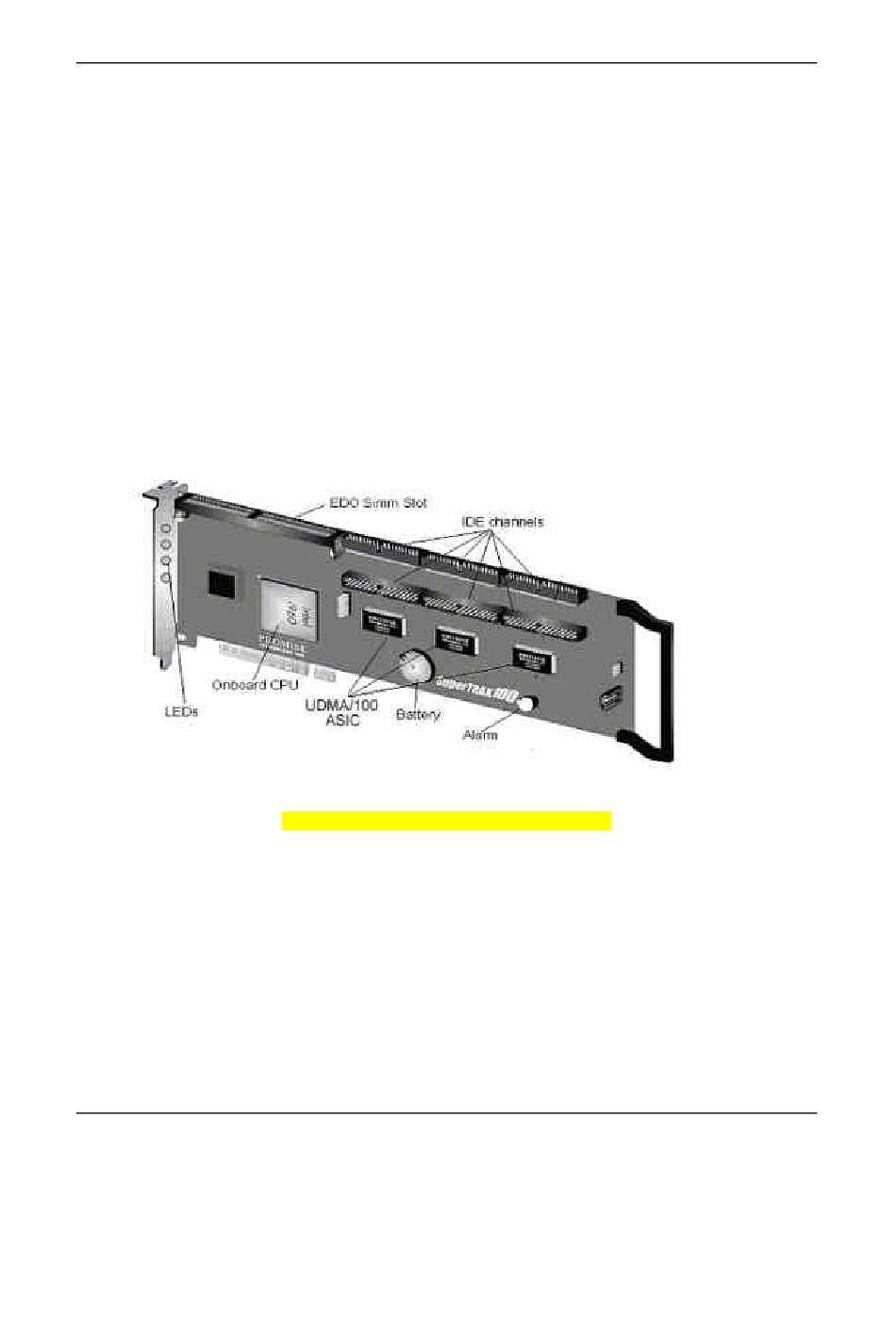

Figure 1 : La carte contrôleur SuperTrak100
Câbles
Des câbles pour disques durs Ultra ATA/100 sont livrés avec la carte contrôleur SuperTrak100.
Ces câbles doivent être utilisés avec les unités de disque Ultra ATA/100 afin d'obtenir tous les
bénéfices des caractéristiques Ultra ATA/100. Ils diffèrent des câbles IDE plus anciens, à 40
fils / 40 broches, ajoutant un fil de mise à la masse entre chaque fil transmetteur de données,
formant ainsi un câble de 80 fils / 40 broches.
