Arbeitsvorbereitung

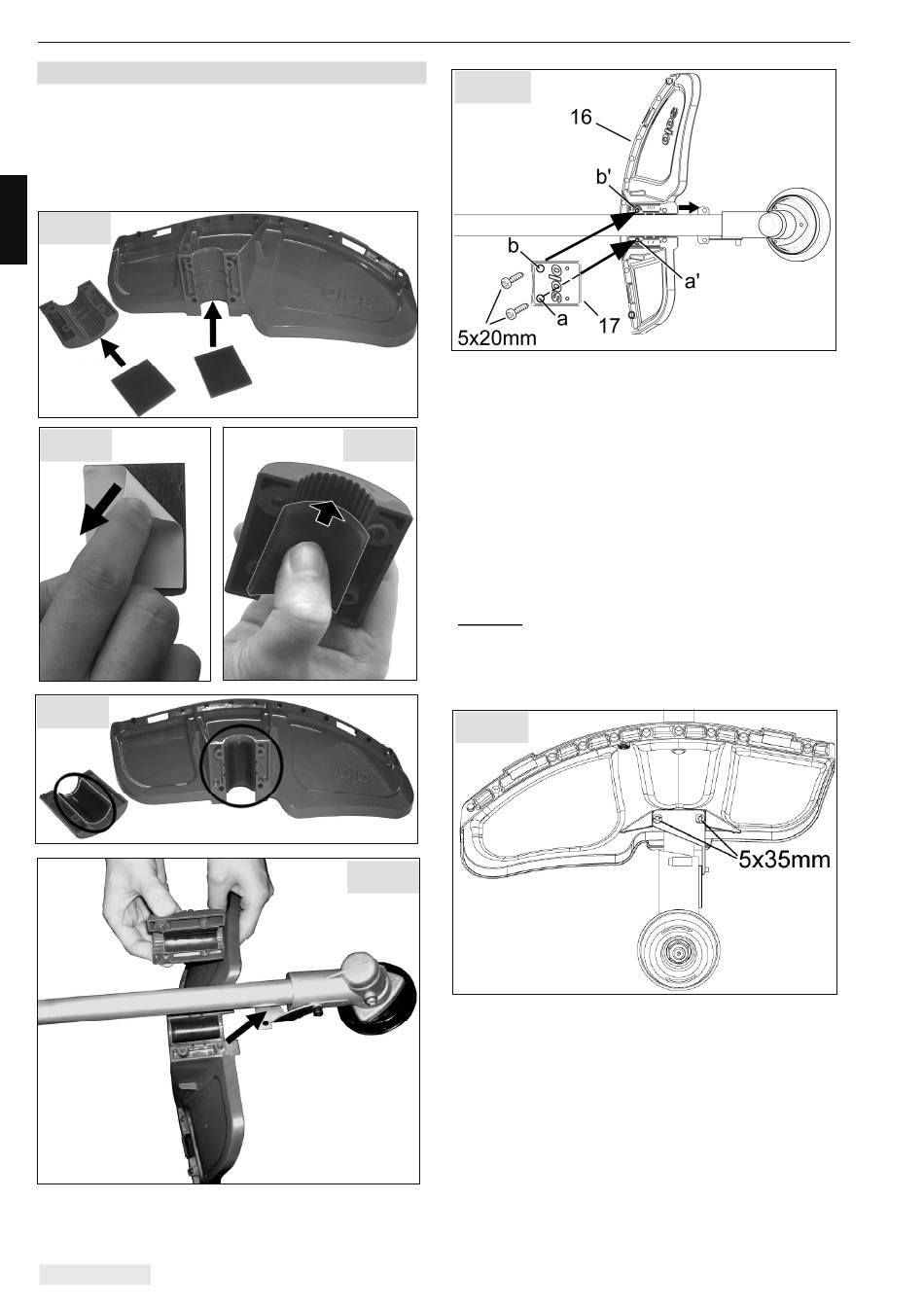

4.2 Anbau des Schutzes

Bei der Montage des Schutzes müssen die
Dämpfungseinlagen aus dem Beipack noch in den
Schutz und in das Befestigungsteil gemäß den
nachfolgenden Abbildungen 3a - 3e angebracht
werden.
Fig. 3a
Fig. 3b
Fig. 3d
DEUTSCH 10
Fig. 4a
 Die Motorsense so legen, dass die Arbeitswelle
nach unten zeigt.
 Das Schaftrohr anheben und den Schutz (16)
an der Unterseite des Schaftrohres entlang in
Fig. 3c
die richtige Position schieben (auf Anschlag am
Winkelgetriebe).
 Das Schaftrohr mit dem Schutz ablegen.
 Das Befestigungsteil (17) zuerst mit einer
Schraube 5 x 20 mm durch die Bohrung a am
Schutz festschrauben. Danach erst die zweiten
Schraube 5 x 20 mm durch die Bohrung b nur
leicht eindrehen.
(Hinweis: Das Befestigungsteil hat innen bei der
Bohrung a eine Erhöhung. Daher kann die erste
Schraube durch die Bohrung a gleich auf Block
festgezogen werden, ohne dass die Verbindung
schräg sitzt.)
Fig. 4b
Fig. 3e
 Die Motorsense dann so legen, dass die
Arbeitswelle nach oben zeigt.
 Mit den zwei langen Schrauben 5 x 35 mm
durch die Bohrungen am Halteblech des
Winkelgetriebes den Schutz und das
Befestigungsteil festschrauben. Eventuell die
Lage des Schutzes vorher korrigieren, die
Bohrungen müssen genau übereinander liegen.
 Zum Schluss die Schraube in der Bohrung b
endgültig festziehen.
