7.4. Connecter les borniers standard ou pour fiche multi-broches au
contrôleur d'interface
Le Quantum a plusieurs options de borniers pour les connexions en entrée. Les borniers standard, le bornier
Quantum 10-10/10-20 et les borniers à barrette de connexion pour fiche multi-broches se connectent
facilement aux contrôleurs d'interface Quantum en suivant les étapes décrites dans cette section.
Pour connecter des borniers standard ou à barrette de connexion pour fiche multi-broches :

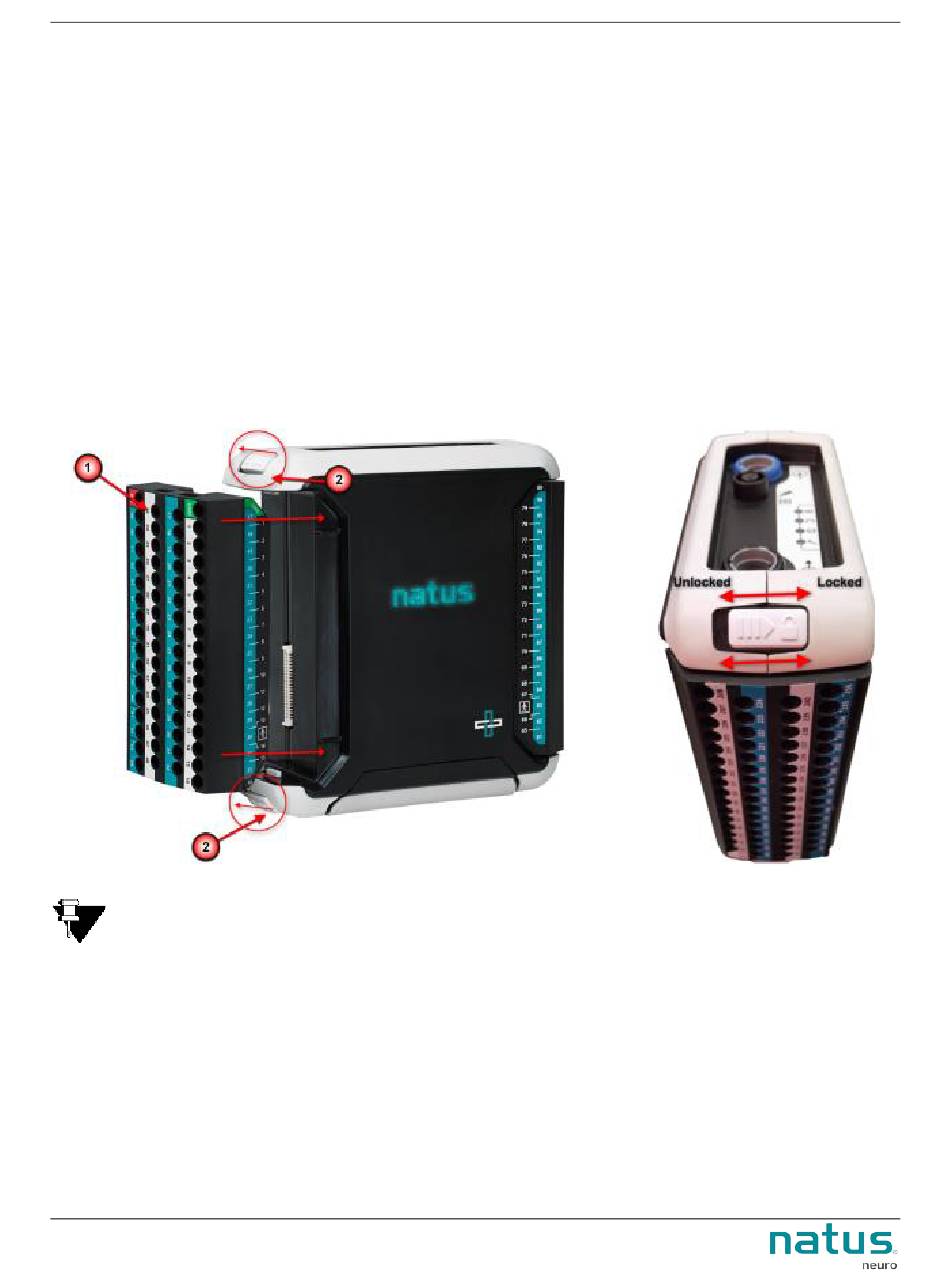

1. Connectez le bornier standard (No.1 sur la photo ci-dessous) ou le bornier à barrette de
connexion pour fiche multi-broches (qui ne figure pas sur la photo) au contrôleur d'interface en
insérant le module de bornier.
2. Une fois que le module du bornier est en place, verrouillez le module dans le contrôleur
d'interface (No.2 sur la photo ci-dessous) en poussant le verrou vers l'arrière du contrôleur
d'interface.
3. Installez et verrouillez les borniers supplémentaires dans les contrôleurs d'interface tel que
requis.
REMARQUE : Avant d'extraire un bornier standard ou à barrette de connexion pour fiche multi-
broches du contrôleur d'interface, assurez-vous que vous avez déverrouillé l'unité en tirant le
verrou vers l'avant du contrôleur d'interface.
