Amplificateur Quantum de Natus

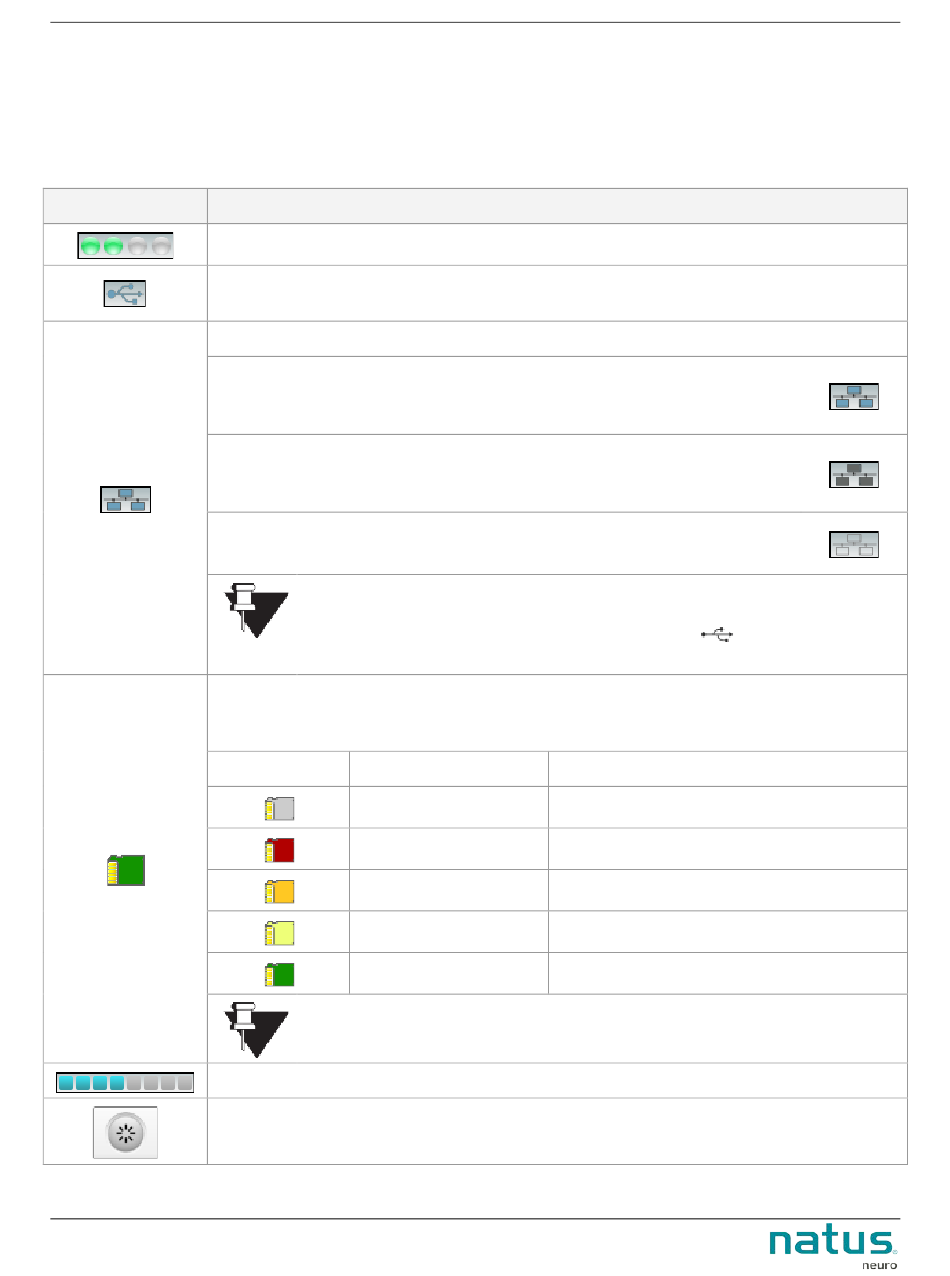

8.2. Icônes de l'écran tactile
Lorsqu'il est correctement installé et branché au PC, l'amplificateur Quantum affiche plusieurs icônes en
bas de l'écran, lesquelles indiquent le statut de connectivité des contrôleurs d'interface, du contrôleur
d'interface et de l'unité principale. Le tableau suivant présente les différents indicateurs d'état des
connexions.
Icônes Description
Indique le nombre de contrôleurs d'interface (1 ou 2) connectés à l'unité principale.
Indique que le contrôleur d'interface est branché au PC via un câble USB et qu'il a
établi une connexion avec le logiciel.
Indique que le contrôleur d'interface est branché au PC via un câble Ethernet.
Ce symbole indique l'état de la carte SD. Il représente l'espace mémoire disponible
sur le disque du contrôleur d'interface. La couleur change en fonction de l'espace
restant sur la carte.
Ce symbole indique le nombre de borniers attachés aux contrôleurs d'interface (1 à 4).
Éteint l'écran LCD.
52
•
La couleur BLEUE indique que le logiciel du PC est connecté
au contrôleur d'interface et, en général, qu'une étude est en
cours d'exécution.
•
La couleur NOIRE indique que le câble Ethernet est branché
mais que le logiciel n'a pas établi de connexion avec le
contrôleur d'interface.
•
Si elle est TRANSPARENTE, cela indique que le câble réseau
n'est pas branché.
REMARQUE : Si on utilise une connexion USB, l'indication ci-dessus
sera affichée jusqu'à ce que le logiciel établisse une connexion directe
avec le contrôleur d'interface, après quoi l'icône
matériel ne peut pas détecter la connexion physique avec un câble USB.
Icône Couleur
Gris
Rouge
Orange
Jaune
Vert
Remarque : Le symbole de pile sera en outre désactivé lorsqu'aucune
carte n'est insérée dans l'unité.
Manuel d'utilisation et d'entretien
apparaîtra. Le
Espace mémoire restant (estimation)
< 5 %
< 25 %
< 50 %
< 75 %
< 100 %
