1.3 Schéma

Alimentation

Circuit de commande externe

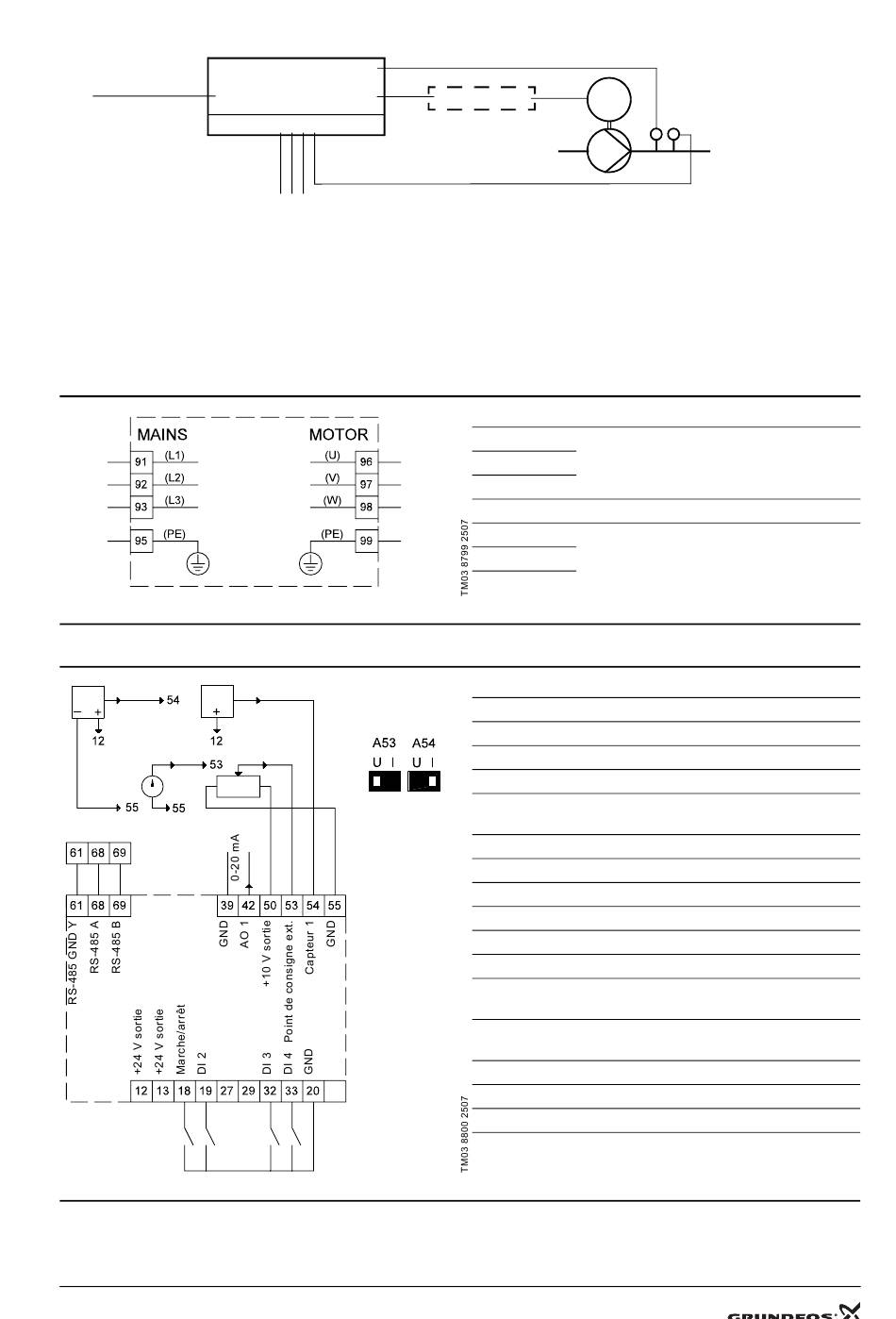

Fig. 2 Schéma

1.4 Bornes

La position physique des bornes dépend de l'indice du CUE. Voir la notice d'installation et de fonctionnement du CUE.

1.4.1 Connexion secteur et moteur

Les fils dans la boite à bornes doivent être aussi courts que possible. sauf le conducteur de protection qui doit être suf-
fisamment long pour être le dernier fil déconnecté si le câble est arraché accidentellement.
Fig. 3 Schéma de câblage, secteur et bornes moteur
1.4.2 Schéma de câblage, bornes de signal
0/4-20 mA
0-10 V
1 K
Fig. 4 Schéma de câblage, bornes de signal
CUE
Ext. I/O, relais
0/4-20 mA
Bornes 53
et 54
0-10 V
Le réglage doit
correspondre
au type de
signal en
question :
U: Tension
I: Intensité
Filtre
Borne Fonction
91 (L1)
92 (L2) Alimentation triphasée
93 (L3)
95/99 (PE) Connexion à la Terre
96 (U)
Connexion moteur triphasé, 0-100 % de la
97 (V)
tension.
98 (W)
Borne Type
12 +24 V sortie
13 +24 V sortie
18 DI 1
19 DI 2
20 GND
32 DI 3
33 DI 4
39 GND
42 AO 1
50 +10 V sortie
53 AI 1
54 AI 2
55 GND
61 RS-485 GND Y GENIbus, blindage (cadre)
68 RS-485 A
69 RS-485 B
Les bornes 27, 29 et 37 ne sont pas utilisées.
4 / 20
M
Capteurs
Fonction
Alimentation au capteur
Alimentation supplémentaire
Entrée numérique, marche/arrêt
Entrée numérique, programmable
Cadre commun pour
entrées numériques
Entrée numérique, programmable
Entrée numérique, programmable
Cadre pour sortie analogique
Sortie analogique, 0-20 mA
Alimentation au potentiomètre
Point de consigne externe, 0-10 V
Entrée capteur, capteur 1,
0/4-20 mA
Cadre commun pour
entrées analogiques
GENIbus, signal A (+)
GENIbus, signal B (-)
