Section 1 : Montage et configuration
BARRE D'ANGLE SUPÉRIEURE
FENTES
INFÉRIEURES
Attelage de la tarière à un chargeur
à direction différentielle/tracteur

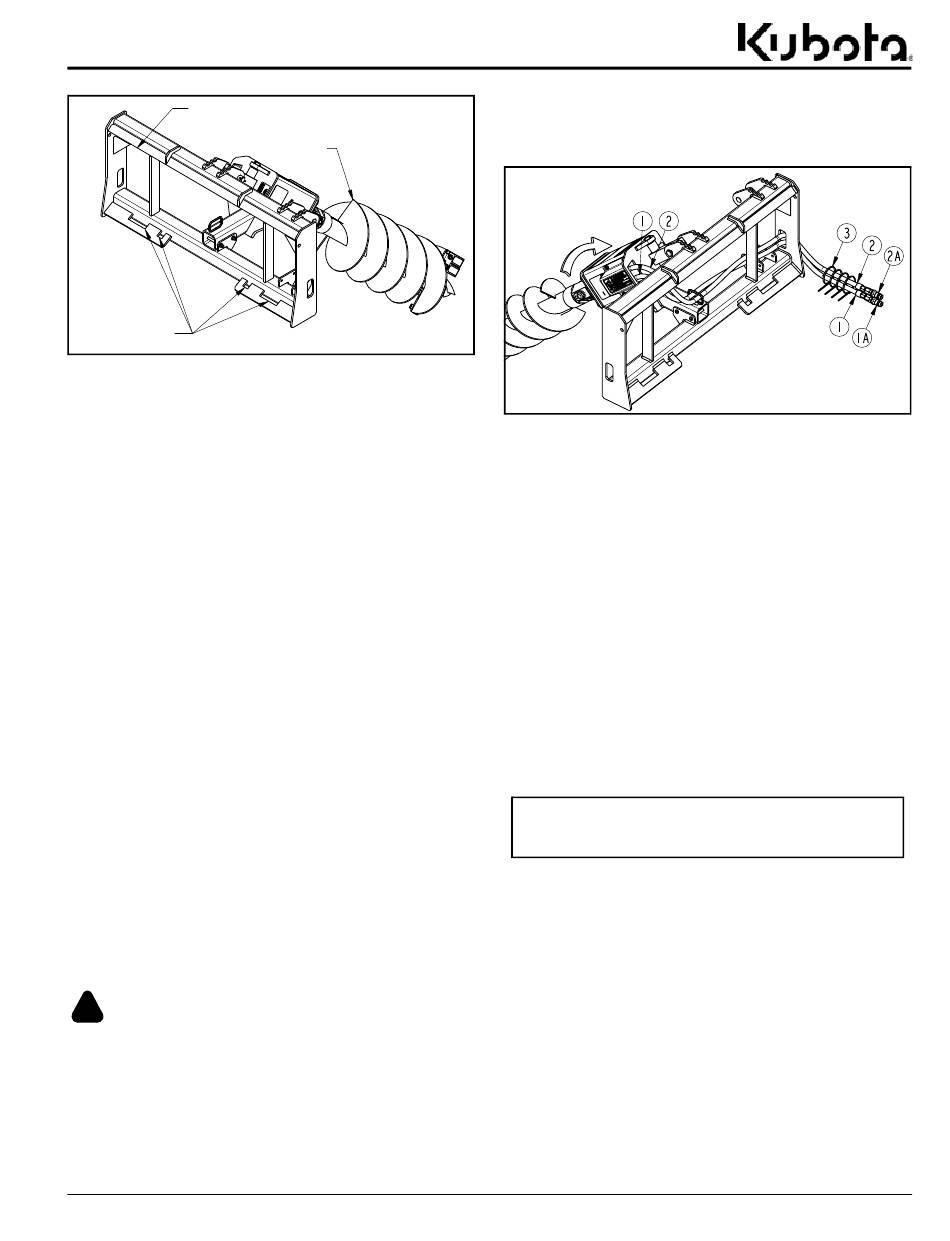

Figure 1-7
Raccordement de la plaque d'attelage
de la bêche tarière
Consulter la Figure 1-7 :
1.
Rechercher et retirer tous les débris des points d'attelage
du chargeur à direction différentielle/tracto-chargeur et de
l'attelage de la tarière.
2.
Monter les goupilles de verrouillage sur la plaque du char-
geur à direction différentielle/tracto-chargeur.
3.
Conduire lentement le chargeur à direction différentielle/
tracto-chargeur vers la bêche tarière en veillant à ce que
la plaque du chargeur à direction différentielle soit parallèle
à la barre d'angle supérieure de l'attelage de la tarière.
4.
Tourner la partie supérieure des bras d'inclinaison du
chargeur à direction différentielle/tracteur légèrement
vers l'avant.
5.
Placer le dessus de la plaque du chargeur à direction diffé-
rentielle/tracto-chargeur sous la barre d'angle supérieure de
l'attelage de la tarière et soulever lentement les bras du
chargeur jusqu'à ce que la plaque du chargeur à direction
différentielle soit logée sous la barre d'angle supérieure.
6.
Tourner la partie supérieure des bras du chargeur à direc-
tion différentielle/tracto-chargeur vers l'arrière jusqu'à ce
que la plaque du chargeur à direction différentielle entre en
contact avec l'attelage de la tarière.
7.
Abaisser les goupilles de verrouillage sur la plaque du char-
geur à direction différentielle/tracto-chargeur. S'assurer que
les goupilles de verrouillage passent par les fentes au bas
de la plaque d'attelage de la tarière et qu'elles sont en
position verrouillée.
Raccordement des tuyaux hydrauliques
au tracteur
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
•
Le liquide hydraulique à haute pression peut pénétrer la peau ou
dans les yeux, entraînant ainsi des blessures graves. Porter des
gants de protection et des lunettes de protection ou des lunettes
étanches en travaillant avec des systèmes hydrauliques. Utiliser un
bout de carton ou de bois plutôt que ses mains pour vérifier la
présence de fuites. En cas d'accident, chercher immédiatement
des soins médicaux en urgence pour éviter la gangrène. NE PAS
TARDER.
7 mai 2021
Table des matières
VIS SANS FIN
TARIÈRE
•
S'assurer que les tuyaux hydrauliques sont correctement achemi-
nés sans torsion pour éviter leur étirement, leur pincement ou leur
déformation. Un tuyau hydraulique endommagé peut éclater et
laisser fuir du liquide hydraulique.
ROTATION DANS
LE SENS HORAIRE
37273
Raccordement des tuyaux hydrauliques au tracteur
Consulter la Figure 1-8 :
1.
Connecter les raccords à dégagement rapide (n
aux sorties à haute pression du tracteur.
2.
En position assise sur le siège du tracteur, soulever la bêche
tarière jusqu'à ce que la tarière soit de 2,54 à 5 cm (1 à 2 po)
du sol.
3.
Une fois le tracteur au ralenti, engager le système hydrau-
lique pour observer la rotation de la tarière. La tarière doit
tourner dans le sens horaire quand on regarde d'en haut. Si
la tarière tourne dans le sens antihoraire, remplacer les
raccords à la sortie double :
a. Arrêter l'engin motorisé en suivant les instructions de la
rubrique « Procédure d'arrêt de l'engin motorisé » à
la page 9 avant d'en descendre.
b. Remplacer les raccords à dégagement rapide (n
2A) à la sortie double du tracteur.
4.
Retourner au tracteur et répéter les étapes 1 à 3 pour vérifier
que la tarière tourne correctement.
REMARQUE : Le client doit fournir les attaches pour fixer
les tuyaux hydrauliques le long du bras du tracto-
chargeur. Kubota recommande des attaches qui peuvent
5.
Fixer les tuyaux hydrauliques (n
fournies par le client le long du bras du tracto-chargeur pour
prévenir le pincement, l'étirement ou la déformation des
tuyaux.
6.
Faire passer le chargeur par la gamme complète des mou-
vements pour vérifier que les conduites hydrauliques
ne seront pas pincées, étirées ou déformées. Effectuer les
réglages nécessaires.
Bêche tarière hydraulique AP-SA20 317-215MK-FRC
Figure 1-8
os
1A et 2A)
os
1 et 2) avec les attaches
37281
os
1A et
13
