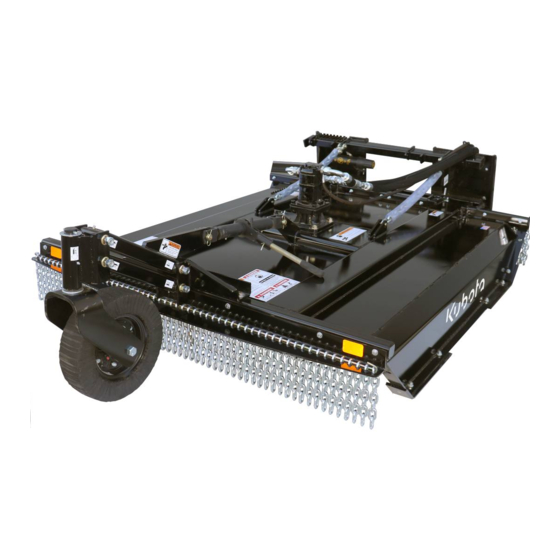

Débroussailleuse rotative
Chargeurs à direction différentielle AP-SC2560 et AP-SC2572
39165
Table des matières
Lire entièrement le Manuel d'utilisateur. Lorsque ce symbole apparaît,
!
les instructions et avertissements qui suivent sont importants; les
suivre sans exception. La vie de l'opérateur et celle des autres en
dépendent!
La photo de couverture peut présenter l'équipement en option
non fourni avec l'appareil de série.
Pour obtenir un Manuel d'utilisateur et une trousse d'étiquettes en
anglais, communiquer avec un concessionnaire Kubota.
326-836MK-FRC
Manuel d'utilisateur
Impression : le 28 mai 2021

Publicité

Table des Matières
loading

Manuels Connexes pour Kubota AP-SC2560

Sommaire des Matières pour Kubota AP-SC2560

  • Page 1 Table des matières Débroussailleuse rotative Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 39165 326-836MK-FRC Manuel d’utilisateur Lire entièrement le Manuel d’utilisateur. Lorsque ce symbole apparaît, les instructions et avertissements qui suivent sont importants; les suivre sans exception. La vie de l’opérateur et celle des autres en dépendent!
  • Page 2 Rue : Ville/province ou état : Numéro de téléphone : Courriel : Proposition 65 de la Californie AVERTISSEMENT : Cancer et dommages à la reproduction – www.P65Warnings.ca.gov Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...

  • Page 3: Table Des Matières

    Kubota n’assume non plus aucune responsabilité pour les dommages résultant de l’utilisation des informations contenues dans les présentes. Kubota se réserve le droit de réviser et d’améliorer la qualité de ses produits comme bon lui semble. La présente publication décrit l’état de ce produit au moment de sa divulgation et peut ne pas refléter le produit à...
  • Page 4 Manuel des pièces sur cette page l’application, puis pointer le téléphone en pour des instructions détaillées. direction du code QR et prendre une photo. Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...

  • Page 5: Informations Importantes Relatives À La Sécurité

     Informations importantes relatives à la sécurité Informations importantes relatives à la sécurité Il s’agit ci-dessous de pratiques courantes qui peuvent s’appliquer ou non aux produits décrits dans le présent manuel. La sécurité en tout temps Chercher le symbole d’alerte à la sécurité L’utilisation prudente de l’appareil est Le SYMBOLE D’ALERTE À...
  • Page 6 Kubota. Ne pas modifier cet accessoire l’accessoire jusqu’au sol et effectuer d’une manière susceptible de nuire à sa  Toujours maintenir la bonne pression toutes les procédures d’arrêt.
  • Page 7  Ne jamais transporter de passagers sur le chargeur à direction  Un engin motorisé qui se déplace  Kubota recommande l’utilisation d’une différentielle ni sur l’accessoire attelé. lentement peut présenter des risques cabine de conduite ou d’un cadre de ...
  • Page 8 Informations importantes relatives à la sécurité Il s’agit ci-dessous de pratiques courantes qui peuvent s’appliquer ou non aux produits décrits dans le présent manuel.  Connaître et suivre les exigences de  Si possible, porter des vêtements de Éviter l’exposition à la l’OSHA (ou toute autre exigence au travail jetables ou lavables pour travailler poussière de silice cristalline...
  • Page 9 Informations importantes relatives à la sécurité Cette page est volontairement vierge. 28 mai 2021...

  • Page 10: Étiquettes De Sécurité

    LES RISQUES LIÉES À L’ENCHEVÊTREMENT peuvent causer des blessures graves ou la mort. 818-543C-FRC 818-543C-FRC Danger : Écran manquant (SC2572 uniquement) Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...
  • Page 11 • Ne pas poser les mains ou les pieds sous le plateau de coupe lors de l’utilisation ou lorsque le moteur tourne. 818-555C-FRC Rév. B 818-555C-FRC Danger : Risque lié aux lames rotatives 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...
  • Page 12 Se tenir à l’écart des pièces mobiles. Tenir les autres à distance. 818-798C-FRC Rév. A 818-798C-FRC Avertissement : Risque lié au point de pincement (trois endroits) Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...
  • Page 13 Avertissement : Risque associé aux liquides à haute pression Danger : Risque associé à la projection d’objets et aux lames rotatives Avertissement : Risque d’écrasement Avertissement : Risque d’écrasement Avertissement : Risque de renversement 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...

  • Page 14: Introduction

    Adresse électronique vers l’avant, à moins qu’il en soit spécifié autrement. lpservicedept@landpride.com Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...

  • Page 15: Section 1 : Montage Et Configuration

    Une bonne compréhension de son fonctionnement facili- Le sac/boîtier de pièces détachées expédié avec la débroussailleuse rotative est présent. tera le montage et la configuration de la débroussailleuse. 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...

  • Page 16: Procédure D'arrêt Du Chargeur À Direction Différentielle

    écrous au couple approprié. Se reporter au « Tableau des couples de serrage pour les tailles de boulons classiques » à la page 40. Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...

  • Page 17: Montage Du Moteur Et Tuyaux Du Sc2572

    être remplacé par une jauge avec mise à l’air libre. Ne pas utiliser la débroussailleuse sans la présence de la jauge avec mise à l’air libre. 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...

  • Page 18: Attelage Du Dispositif D'attelage

    SVL ou SSV de Kubota (SVL illustré) Figure 1-7 Deux sorties hydrauliques à haute pression sont requises pour le moteur hydraulique et une sortie pour le drainage du carter. Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...

  • Page 19: Montage De La Roue De Jauge (En Option)

    à côté du chasse-goupille. Fixer le boulon au moyen des écrous dentelés de 3/8 po (n Serrer le boulon à 42 N·m (31 pi-lb). 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...

  • Page 20: Montage Des Patins (En Option)

    3). Serrer les écrous hexagonaux (n 3) à un couple de 42 N·m (31 pi-lb). Reprendre l’étape 3 pour les autres patins. Soulever la débroussailleuse et retirer les blocs de maintien. Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...

  • Page 21: Montage De Portière Protectrice (En Option)

    3), de barres plates (n 2) et de quatre écrous (n 1), comme illustré. Serrer les écrous au couple approprié. 24608 Montage de portière protectrice en polycarbonate Figure 1-11 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...

  • Page 22: Section 2 : Réglages

    37928 Décalage de l’attelage Figure 2-1 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...

  • Page 23: Chaîne De Sécurité De Réglage De La Hauteur

    Enfiler la chaîne dans la boucle d’attelage et l’enfiler de nou- sécurité. veau vers la plaque d’attelage. Connecter le raccord rapide à une boucle de la chaîne, comme illustré. 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...

  • Page 24: Mise De Niveau Du Plateau De Coupe À L'aide De La Roue De Jauge En Option

    39173 Hauteur de coupe nominale Figure 2-4 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...

  • Page 25: Mise De Niveau Du Plateau De Coupe Sans La Roue De Jauge En Option

    Hauteur de coupe nominale Figure 2-5 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...
  • Page 26 à direction différentielle ou en descendant. Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...

  • Page 27: Déplacement

    IMPORTANT : Ne pas incliner la plaque d’attelage vers l’avant de manière excessive. Un angle trop prononcé peut endommager le plateau de coupe et l’attelage. 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...
  • Page 28 élever/abaisser au besoin les bras du chargeur et reculer de la berge. Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...
  • Page 29 éviter tout obstacle. Plateau de coupe pas ouvert Plateau de coupe pas ouvert Opération de coupe Figure 3-3 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...

  • Page 30: Instructions Générales D'utilisation

    Aucun indice de fuite hydraulique ne doit être détecté à l’intérieur et autour des raccords hydrauliques auxiliaires. Un point Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...
  • Page 31 à l’arrière de l’engin motorisé est appropriée pour l’accessoire. L’utilisation d’une caméra de recul ou d’un rétrovi- seur est recommandée. Garder les lentilles et le miroir propres. 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...

  • Page 32: Section 4 : Équipement En Option

    à direction différen- tielle, il faut les remplacer par l’un des ensembles de moteur et des ensembles de tuyau indiqués ci-dessus. Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...
  • Page 33 S6686) qui peut être utilisée avec le Kubota SVL. Consulter le concessionnaire Kubota le plus proche pour acheter cette trousse. Portière protectrice en polycarbonate Figure 4-6 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...

  • Page 34: Section 5 : Entretien Et Lubrification

    • S’assurer que les commandes sont toutes en position neutre ou en position de stationnement avant de faire démarrer l’engin motorisé. Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...
  • Page 35 L’aileron (levage) doit être orienté en direction de la partie supérieure du plateau de coupe. 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...
  • Page 36 3). Serrer les écrous hexagonaux (n 3) à un couple de 42 N·m (31 pi-lb). Reprendre l’étape 5 pour les autres patins. Soulever la débroussailleuse et retirer les blocs de maintien. Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...

  • Page 37: Entreposage À Long Terme

    Au besoin, utiliser des blocs de maintien auxiliaires ou des poteaux pour empêcher la possibilité que l’appareil ne bascule. Entreposer l’attelage en position verticale. 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...

  • Page 38: Points De Lubrification

    Type de lubrification : Graisse à multiples usages Quantité : Au besoin 24549 heures Roulement d’essieu Un embout de graissage Type de lubrification : Graisse à multiples usages Quantité : Au besoin 24549 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...

  • Page 39: Moyeu D'axe Du Moteur (Sc2560 Uniquement)

    à s’écouler du trou du bou- l’absence d’un bouchon de vidange d’huile. chon latéral à l’intérieur de la boîte de transmission. 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...
  • Page 40 Protection de la hauteur de levage du plateau Limitateur de chaîne de sécurité de coupe Jauge de hauteur de coupe (en option) Roue de jauge avant pivotante et réglable avec pneu laminé Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...
  • Page 41 SC2572 = 1,98 m SC2560 = 2,03 m SC2572 = 2,34 m SC2560 = 2,80 m SC2572 = 3,09 m HAUTEUR DE COUPE MINIMALE DE 64,1 cm 39178 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...

  • Page 42: Section 7 : Caractéristiques Et Avantages

    Assure une protection supplémentaire de l’utilisateur contre les objets volants en permettant un Chaîne de sécurité de limite de levage soulèvement maximal de la débroussailleuse rotative de 46 cm (18 po). Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...

  • Page 43: Section 8 : Dépannage

    Ne pas trop incliner la plaque d’attelage vers Inclinaison excessive de la plaque d’attelage vers Défaillance des tenons d’attelage l’avant. Ne pas exercer de pression descendante l’avant. sur la plaque d’attelage. 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...
  • Page 44 4 820 3 560 Tolérance du couple + 0 %, -15 % de couples de serrage. Sauf spécification contraire, utiliser les couples de serrage énumérés plus haut. Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...
  • Page 45 Table des matières Section 9 : Tableau des couples de serrage Cette page est volontairement vierge. 28 mai 2021 Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC...

  • Page 46: Section 10 : Garantie Et Mentions Légales

    IMPORTANT : Le concessionnaire doit effectuer l’enregistrement de la garantie en ligne au moment de l’achat. Cette information nous est essentielle pour offrir un service de qualité à la clientèle. Numéro de modèle ____________________ Numéro de série ____________________ Débroussailleuse rotative – Chargeurs à direction différentielle AP-SC2560 et AP-SC2572 326-836MK-FRC 28 mai 2021...
  • Page 47 Le ou les produits décrits dans cette publication sont conçus et fabriqués seulement pour le pays dans lequel ils sont initialement vendus en gros par Kubota. Kubota ne fournit de pièces, de garantie ou de service pour aucun produit qui est revendu ou vendu au détail dans un pays autre que le pays pour lequel le produit a été...
  • Page 48 14855 FAA Blvd., Fort Worth, TX 76155 É.-U. Numéro de téléphone : 817-571-0900 Division Nord : 6300 at One Kubota Way, Groveport, OH 43125 É.-U. Numéro de téléphone : 614-835-1100 Division Sud-Est : 1025 Northbrook Parkway, Suwanee, GA 30024 É.-U.
