Râteaux motorisés
AP-SR2772 et AP-SR2790
39759

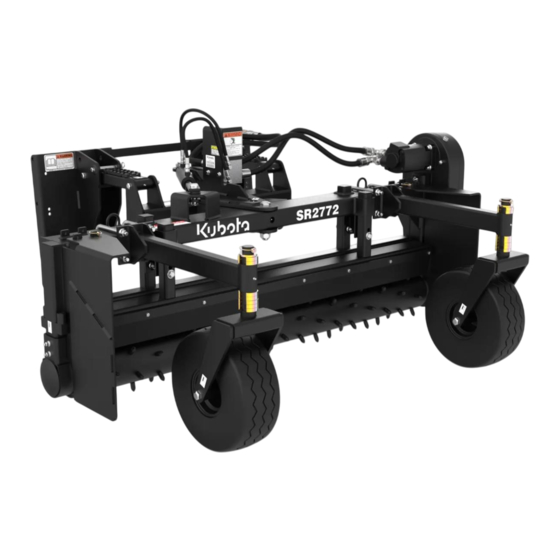

SR2772 avec option de flottage et d'inclinaison hydraulique
Table des matières
SR2772 avec option d'inclinaison hydraulique
Lire entièrement le Manuel d'utilisateur. Lorsque ce symbole
!
apparaît, les instructions et avertissements qui suivent sont
importants; les suivre sans exception. La vie de l'opérateur et celle
des autres en dépendent!
La photo de couverture peut présenter l'équipement en option
non fourni avec l'appareil de série.
Pour obtenir un Manuel d'utilisateur et une trousse d'étiquettes
en anglais, communiquer avec un concessionnaire Kubota.
321-120MK-FRC
Manuel d'utilisateur
Impression : le 15 août 2024
Publicité
Manuels Connexes pour Kubota AP-SR2772
Sommaire des Matières pour Kubota AP-SR2772
- Page 1 La photo de couverture peut présenter l’équipement en option non fourni avec l’appareil de série. Pour obtenir un Manuel d’utilisateur et une trousse d’étiquettes en anglais, communiquer avec un concessionnaire Kubota. Impression : le 15 août 2024...
- Page 2 Coordonnées du concessionnaire Nom : Rue : Ville/province ou état : Numéro de téléphone : Courriel : Proposition 65 de la Californie AVERTISSEMENT : Cancer et dommages à la reproduction – www.P65Warnings.ca.gov Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC 15 août 2024...
- Page 3 Kubota n’assume non plus aucune responsabilité pour les dommages résultant de l’utilisation des informations contenues dans les présentes. Kubota se réserve le droit de réviser et d’améliorer la qualité de ses produits comme bon lui semble. La présente publication décrit l’état de ce produit au moment de sa divulgation et peut ne pas refléter le produit à...
- Page 4 équipement. Télécharger l’application Kubota. Se référer au localisateur QR appropriée sur un téléphone intelligent. du Manuel des pièces sur cette page Balayer le code QR et prendre une photo. pour des instructions détaillées. 15 août 2024 Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC...
- Page 5 Informations importantes relatives à la sécurité Informations importantes relatives à la sécurité Il s’agit ci-dessous de pratiques courantes qui peuvent s’appliquer ou non aux produits décrits dans le présent manuel. La sécurité en tout Chercher le symbole d’alerte à la sécurité temps Le SYMBOLE D’ALERTE À...
- Page 6 Toujours faire correspondre uniquement par des pièces d’origine pour effectuer un entretien, abaisser correctement la taille de la roue avec Kubota. Ne pas modifier cet accessoire l’accessoire jusqu’au sol et effectuer celle du pneu. d’une manière susceptible de nuire à sa toutes les procédures d’arrêt.
- Page 7 Informations importantes relatives à la sécurité Il s’agit de pratiques courantes qui peuvent s’appliquer ou non aux produits décrits dans le présent manuel. Prévoir les situations Porter un équipement de Éviter les liquides à haute d’urgence protection individuelle (EPI) pression Être prêt à...
- Page 8 Informations importantes relatives à la sécurité Il s’agit ci-dessous de pratiques courantes qui peuvent s’appliquer ou non aux produits décrits dans le présent manuel. Éviter l’exposition à la Connaître et suivre les exigences de Si possible, porter des vêtements de l’OSHA (ou toute autre exigence au travail jetables ou lavables pour travailler poussière de silice cristalline...
- Page 9 Informations importantes relatives à la sécurité Cette page est volontairement vierge. 15 août 2024...
- Page 10 Commander des étiquettes neuves auprès du concession- Vaporiser de l’eau savonneuse sur la surface nettoyée. naire Kubota le plus proche. Pour trouver le concessionnaire le Peler le dos de l’étiquette et presser l’étiquette fermement plus proche, visiter le localisateur de concessionnaires à...
- Page 11 POUR PRÉVENIR DES BLESSURES GRAVES OU LA MORT, NE PAS FAIRE TOURNER L’ACCESSOIRE JUSQU’AU FOND AFIN DE NE PAS ENDOMMAGER LE TUYAU HYDRAULIQUE. 858-235C-FRC 858-235C-FRC Attention : Risque lié au mouvement rotatif 1 endroit 15 août 2024 Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC...
- Page 12 • Maintenir les composants en bon état de fonctionnement. 818-339C-FRC Rév. E 818-339C-FRC Avertissement : Risque lié aux liquides à haute pression 1 endroit Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC 15 août 2024...
- Page 13 Réflecteur rouge : 5 x 23 cm (2 x 9 po) 2 endroits 39760 73138 838-615C (SR2790 seulement) Réflecteur ambre : 5 x 23 cm (2 x 9 po) 1 endroit 15 août 2024 Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC...
- Page 14 Se tenir à l’écart des pièces mobiles. Tenir les autres à distance. 39762 818-798C-FRC Rév. A 818-798C-FRC 27 avec options d’attelage inclinable/flottant Avertissement : Risque au point de pincement 1 endroit Avec option d’attelage inclinable Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC 15 août 2024...
- Page 15 Table des matières Introduction Introduction Kubota souhaite la bienvenue à l’acheteur dans la famille gran- Les pièces du râteau motorisé pour chargeur ont été spéciale- dissante de nouveaux propriétaires de produits. Ce râteau ment conçues par Kubota/Land Pride et doivent être motorisé...
- Page 16 Se référer à la rubrique « Points Page 31 de lubrification ». Vérifier le niveau du liquide dans le carter de chaîne. Page 32 Se référer à la rubrique « Entretien et lubrification ». Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC 15 août 2024...
- Page 17 8) au tuyau (n 9) avec Figure 1-1 une attache de câbles (n 10) à proximité de la soupape de dérivation (n 39763 Montage de la roue de jauge SR-2772 Figure 1-2 15 août 2024 Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC...
- Page 18 à direction différentielle est sous pression lorsque le chargeur est verrouillé pour un fonctionnement en continu. Le tuyau hydraulique (n 8) doit être connecté à ce raccord. Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC 15 août 2024...
- Page 19 Connecter les raccords (n 3 et 4) aux raccords à dégagement rapide du chargeur à direction différentielle. Continuer à la rubrique « Faisceau de commande électrique (en option) » à la page 16. 15 août 2024 Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC...
- Page 20 2 œillets » à la page 18. Kubota propose deux contrôleurs pour faire fonctionner le râteau motorisé lorsqu’il est fixé à un chargeur à chenilles compact ou un chargeur à direction différentielle Kubota. Consulter le concessionnaire Kubota le plus proche pour acheter un de ces contrôleurs.
- Page 21 DE CÂBLES DEUTSCH À DEUX BROCHES Cet interrupteur et ce faisceau de câbles sont conçus pour fixer le râteau motorisé au chargeur à direction différentielle Kubota lorsqu’un connecteur Deutsch à 14 broches n’est pas disponible et qu’un connecteur Deutsch à 2 broches est disponible derrière le siège du conducteur.
- Page 22 être fournies et placées par le client. Les attaches de câbles (n 5) seront installées plus tard. 10. Poursuivre avec la rubrique « Contrôle opérationnel » sur cette page. Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC 15 août 2024...
- Page 23 à cette fin. L’utilisateur pourrait perdre le mages et les fuites hydrauliques. Remplacer les tuyaux contrôle entraînant ainsi des risques de dommage ou de bascule- endommagés et usés par des pièces d’origine Kubota. ment de l’équipement. Vérifier initialement puis périodiquement si la tension de •...
- Page 24 Pour monter sur le chargeur à direction différentielle ou accessoire ou en descendre, utiliser les marches, les poignées de maintien et les surfaces antidérapantes. Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC 15 août 2024...
- Page 25 Après avoir terminé ce qui précède, on doit vérifier la sécurité de fonctionnement. Choisir un lieu de travail et faire les derniers réglages avant d’utiliser le râteau motorisé Kubota. Vérification de la sécurité de fonctionnement Il est maintenant temps de vérifier la sécurité de fonctionne- ment.
- Page 26 Le réglage de la lame vers le haut permet le passage de plus de mottes, roches et débris par-dessus le rouleau, ce qui produit une finition plus grossière du sol. Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC 15 août 2024...
- Page 27 Table des matières Section 2 : Instructions de fonctionnement Cette page est volontairement vierge. 15 août 2024 Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC...
- Page 28 2) ou de la lame de contrôle des matières arrière (n 3) de la Si un réglage supplémentaire vers le bas est nécessaire, façon suivante : déplacer les boulons (n 1) jusqu’au trou (n Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC 15 août 2024...
- Page 29 à cliquet. Un râteau motorisé équipé d’un cric à cliquet peut être converti en système d’inclinaison hydraulique. Consulter le concessionnaire Kubota le plus proche pour la conversion au système d’inclinaison hydraulique. Avant de descendre, arrêter correctement le chargeur à direction différentielle. Se référer à la rubrique « Procédure d’arrêt du chargeur à...
- Page 30 (n Fixer la plaque latérale (n 3) à l’aide d’une cheville d’essieu (n Répéter les étapes 1 et 3 pour installer la plaque latérale gauche. Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC 15 août 2024...
- Page 31 Ranger les plaques latérales (n 3) montées à l’envers sur le dessus, comme illustré 39843 Position de travail des plaques latérales en déplacement vers l’arrière (côté droit illustré) Figure 3-9 15 août 2024 Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC...
- Page 32 11), arbres de roue de chaîne. Le paquet de cales 314-254A sous le pignon (n 16) et entre les deux rouleaux de galet peut être acheté auprès du concessionnaire Kubota le plus tendeur (n 13). proche. 11. Installer le ressort (n 15) en l’attachant aux deux...
- Page 33 3) et de boulons à tête hexagonale GR5 de la page 32. 3/8 po x 3/4 po (n Réinstaller et serrer les bouchons de remplissage d’huile Serrer les boulons hexagonaux au couple approprié. 12 et 18). 15 août 2024 Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC...
- Page 34 Repeindre les endroits où la peinture est usée ou éraflée 4) pour tenir la terre loin du roulement. afin de prévenir la rouille. Consulter un concessionnaire Kubota pour obtenir une peinture de retouche. La peinture Remplacer le patin actuel/neuf (n 4) au moyen des est offerte en bombes aérosol, en format pinte US et gallon...
- Page 35 2 embouts de graissage (un embout de graissage pour chaque roue de jauge) Type de lubrification : Graisse à multiples usages Quantité : Ajouter de la graisse jusqu’à ce qu’elle commence à émerger. 39779 15 août 2024 Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC...
- Page 36 » à la page 29. Quantité à vide : 1,18 L (40 oz) Quantité avec volume bas : La graisse doit atteindre le bas du trou du bouchon à l’état liquide. Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC 15 août 2024...
- Page 37 Table des matières Section 4 : Entretien et lubrification Cette page est volontairement vierge. 15 août 2024 Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC...
- Page 38 Trousse n 323-094A Connecteur à 14 broches Trousse n 323-096A Connecteur à 2 broches avec interrupteur à 2 boutons Trousse n 323-097A Connecteur de batterie avec interrupteur à 2 boutons Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC 15 août 2024...
- Page 39 1,61 m 1,50 m 97,8 cm 97,8 cm SR2772 = 2,10 m SR2672 = 2,10 m SR2790 = 2,55 m SR2690 = 2,55 m Avec option d’attelage inclinable Avec option d’attelage inclinable/flottant 15 août 2024 Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC...
- Page 40 Les patins protègent les pièces plus grandes et indispensables de l’appareil. Lorsqu’ils s’usent Patins remplaçables en raison du contact avec le sol, ils peuvent facilement être remplacés. Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC 15 août 2024...
- Page 41 Diminuer la vitesse de rouleau si le rouleau tourne rapidement. Inclinaison du rouleau en face Déplacer le fil de l’électrovalve supérieure à l’électrovalve inférieure et le fil de l’électrovalve de l’interrupteur inférieure à l’électrovalve supérieure. 15 août 2024 Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC...
- Page 42 Tous les contre-écrous ou attaches lubrifiées : Utiliser 75 % du couple de serrage. (c.-à-d. 1/2 po – 13 GR5 = 103 N·m; 75 % de 103 ou 0,75 x 103 = 77 N·m) Tableau de pression de gonflage des pneus Dimensions du pneu Pression 16,5 x 6,5 à 2 plis 221 kPa (32 lb/po2) Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC 15 août 2024...
- Page 43 IMPORTANT : Le concessionnaire doit effectuer l’enregistrement de la garantie en ligne au moment de l’achat. Cette information nous est essentielle pour offrir un service de qualité à la clientèle. Numéro de modèle ____________________ Numéro de série ____________________ 15 août 2024 Râteaux motorisés AP-SR2772 et AP-SR2790 321-120MK-FRC...
- Page 44 Le ou les produits décrits dans cette publication sont conçus et fabriqués seulement pour le pays dans lequel ils sont initialement vendus en gros par Kubota. Kubota ne fournit de pièces, de garantie ou de service pour aucun produit qui est revendu ou vendu au détail dans un pays autre que le pays pour lequel le produit a été...
- Page 46 14855 FAA Blvd., Fort Worth, TX 76155 É.-U. Numéro de téléphone : 817-571-0900 Division Nord : 6300 at One Kubota Way, Groveport, OH 43125 É.-U. Numéro de téléphone : 614-835-1100 Division Sud-Est : 1025 Northbrook Parkway, Suwanee, GA 30024 É.-U.
