Schema Generale - EBARA 1GP Manuel D'utilisation Et D'entretien

G – SCHEMI ELETTRICI
QE = Quadro di comando
P = Elettropompa 1(2,3,4)
1(2,3,4)
PR = Pressostato 1(2,3,4) (collegamento NA) (escluso EP-E)
1(2,3,4)
PR = Pressostato di minima - opzionale
M
TR = Trasduttore (escluso EP)
Note:
- per il collegamento del quadro alla linea di alimentazione vedere manuale del quadro di comando allegato
- i collegamenti tratteggiati sono competenza dell'installatore
QP = Quadretto di protezione
P = Elettropompa 1(2,3,4)
1(2,3,4)
TR = Trasduttore 1(2,3,4)
1(2,3,4)
INV = Inverter 1(2,3,4)
1(2,3,4)
Note:
- per il collegamento del quadretto di protezione alla linea di alimentazione vedere manuale del quadretto allegato
- i collegamenti tratteggiati sono competenza dell'installatore

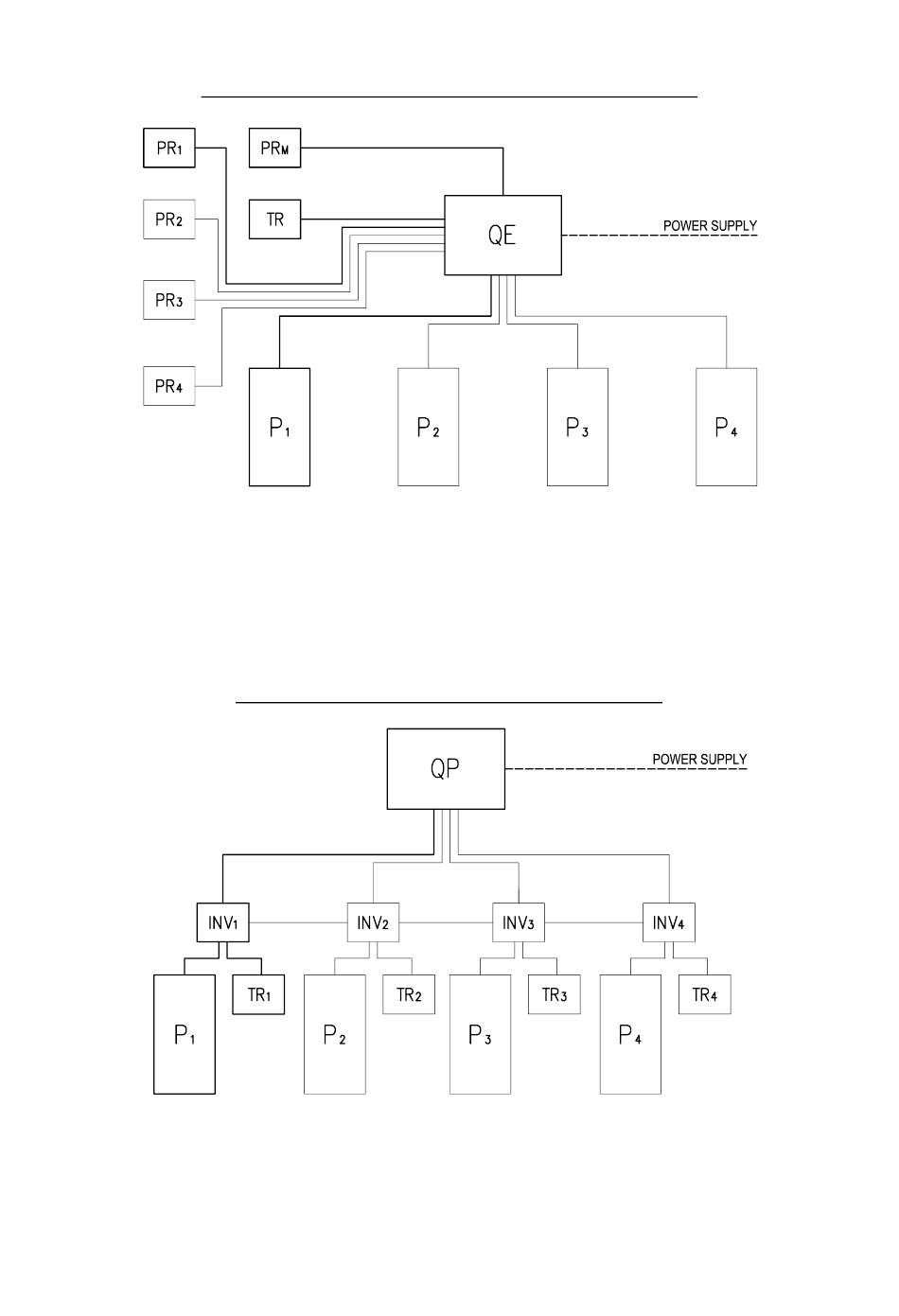

SCHEMA GENERALE

VERSIONE CON QUADRO DI COMANDO (EP/EP-E/SP-EFC/SP-MFC)
VERSIONE CON INVERTER A BORDO MOTORE (E-DRIVE)
13
