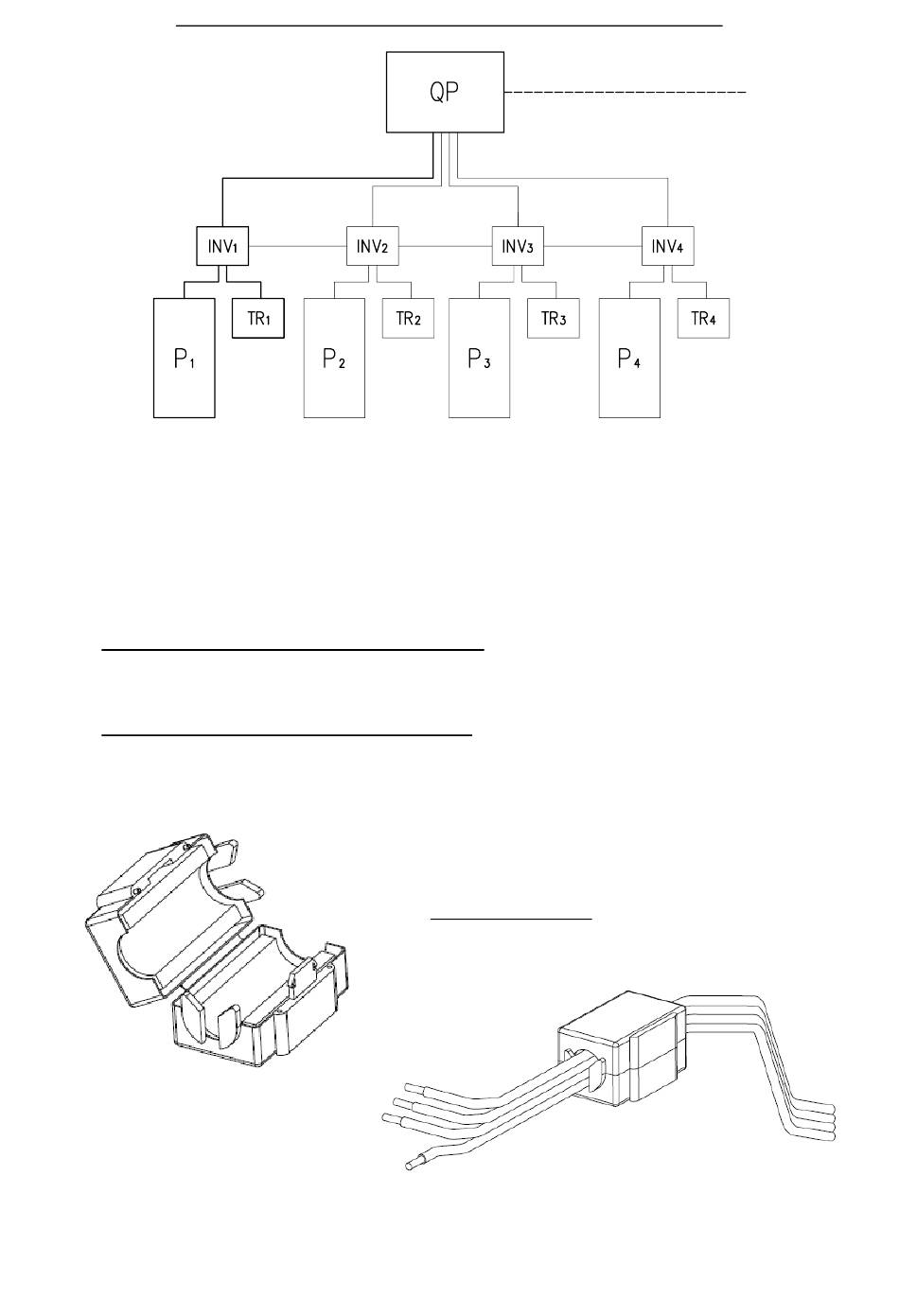

AUSFÜHRUNG MIT WECHSELRICHTER AM RAHMEN DER PUMPE (E-SPD)
QP = Schaltschrank
P
= Elektropumpe 1(2,3,4)
1(2,3,4)
TR
= Umformer 1(2,3,4)
1(2,3,4)
INV
= Wechselrichter 1(2,3,4)
1(2,3,4)
*Lm
= Ferrit, nur für MT-Modelle
1(2,3)
*Lt
= Ferrit, nur für TT-Modelle
1(2,3)
Hinweise:
- für den Anschluss des Schaltschranks an die Stromversorgung siehe das beiliegende Handbuch des Schaltschranks
- für die dargestellten Anschlüsse ist der Installateur zuständig
Montagehinweis für Ferrit "Lm" (Modelle E-SPD MT)
-
- Bei den einphasigen Modellen (E-SPD MT) befindet sich der Ferrit in der Nähe des Inverters und beinhaltet das
Versorgungskabel, wie im spezifischen Bedienungshandbuch für den Inverter angeführt.
-
Montagehinweis für Ferrit "Lt" (Modelle E-SPD TT)
-
- Bei den dreiphasigen Modellen (E-SPD TT) beinhaltet der Ferrit die 4 Anschlussdrähte der Motorversorgung und
befindet sich daher in der Nähe der Klemmenleiste "MOTOR OUTPUT" der Inverterplatine.
FERRIT MONTAGE TT
DEUTSCH
POWER SUPPLY
14
