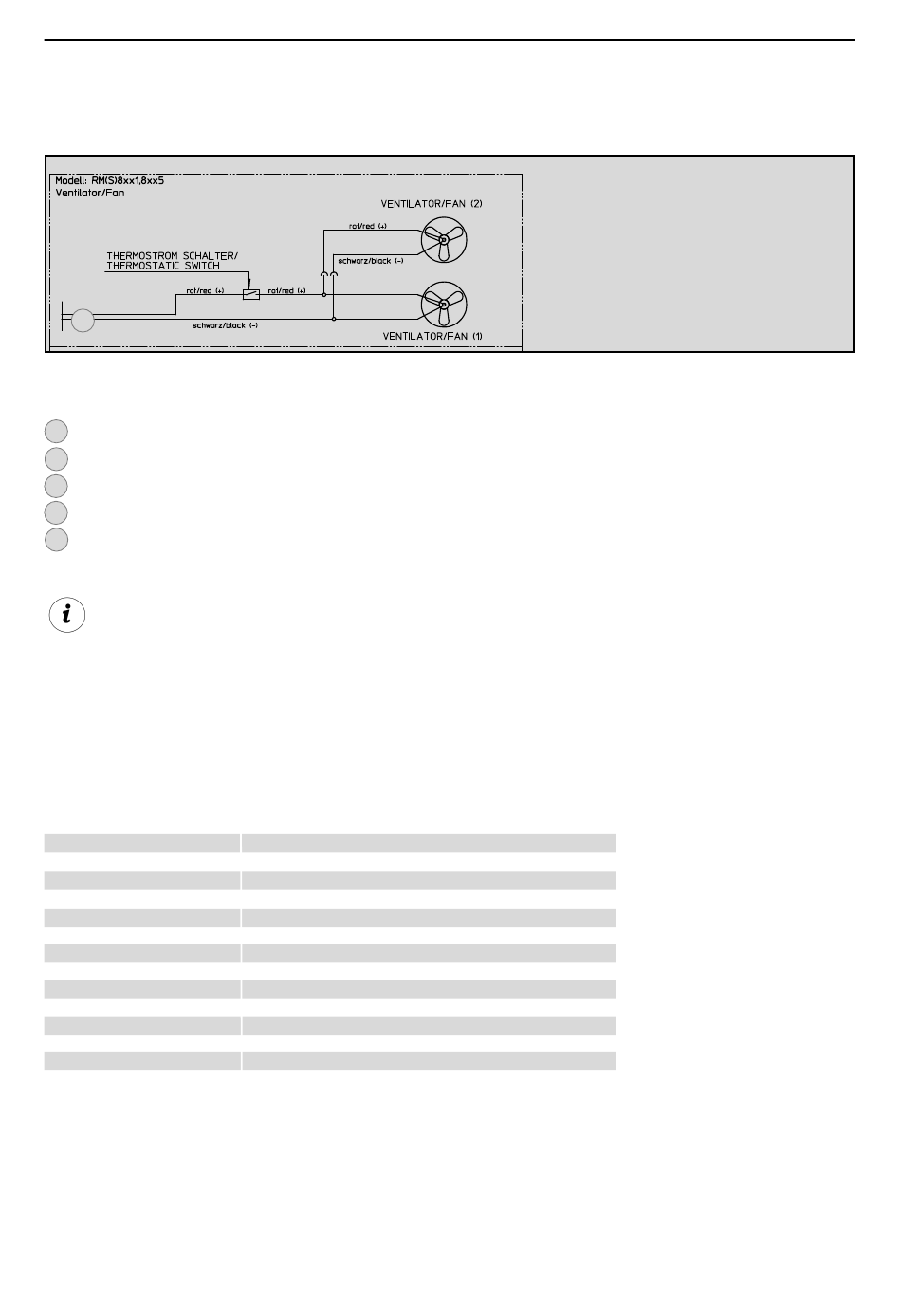

Ventilatore (opzionale) RMD 85x1, RMD 85x5:
1
= 12V OUT / Alimentazione a 12V per collegamenti ottimali
1
= massa riscaldatore CC
A
= più riscaldatore CC
B
= massa sistema elettronico
C
= più sistema elettronico
D
Per il funzionamento dei tipi di apparecchio
MES e AES è indispensabile collegare un'ali-
mentazione continua a 12V sui morsetti C/D.
(alimentazione continua per il sistema elet-
tronico funzionale).
Legenda
AC Supply
GROUND
Heating element DC
Heating element AC
Electronic
Gas valve GV 100
Gas burner
Gas in
Gas out
LED light
red
white
brown
black
Collegamento alla rete
Collegamento a terra
Riscaldatore CC
Riscaldatore CA
Sistema elettronico
Valvola a gas GV 100
Bruciatore gas
Ingresso gaz
Uscita gaz
Luce DEL
rosso
bianco
marrone
nero
23
Installazione
Fig. 39
