REFRIGERATION
REFRIGERATORS

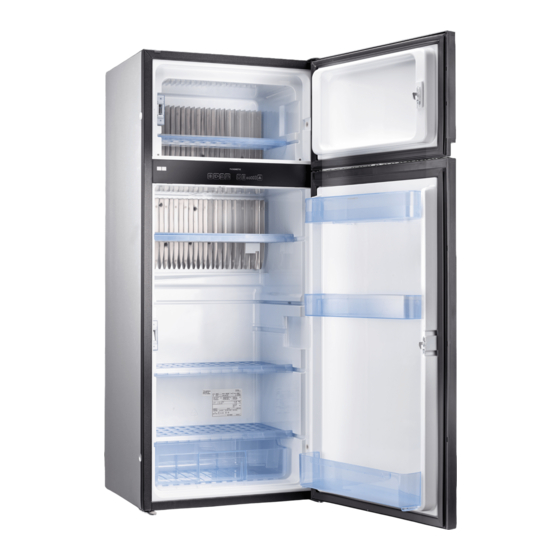

RMDT8501, RMDT8505, RMDT8551,
RMDT8555
Absorber refrigerator with oven
EN
Operating manual
Absorber-Kühlschrank mit Oven
DE
Bedienungsanleitung
Réfrigérateur à absorption avec
FR
four
Notice d'utilisation
Frigorifero ad assorbimento con
IT
forno
Istruzioni per l'uso
