E' necessario che le grate di ventilazione
abbiano una sezione di apertura non infe-
riore a 400 cm². Ciò viene garantito usando il
sistema di ventilazione e scarico dell'aria con
l'assorbitore Dometic LS300, collaudato e
omologato per questo scopo.

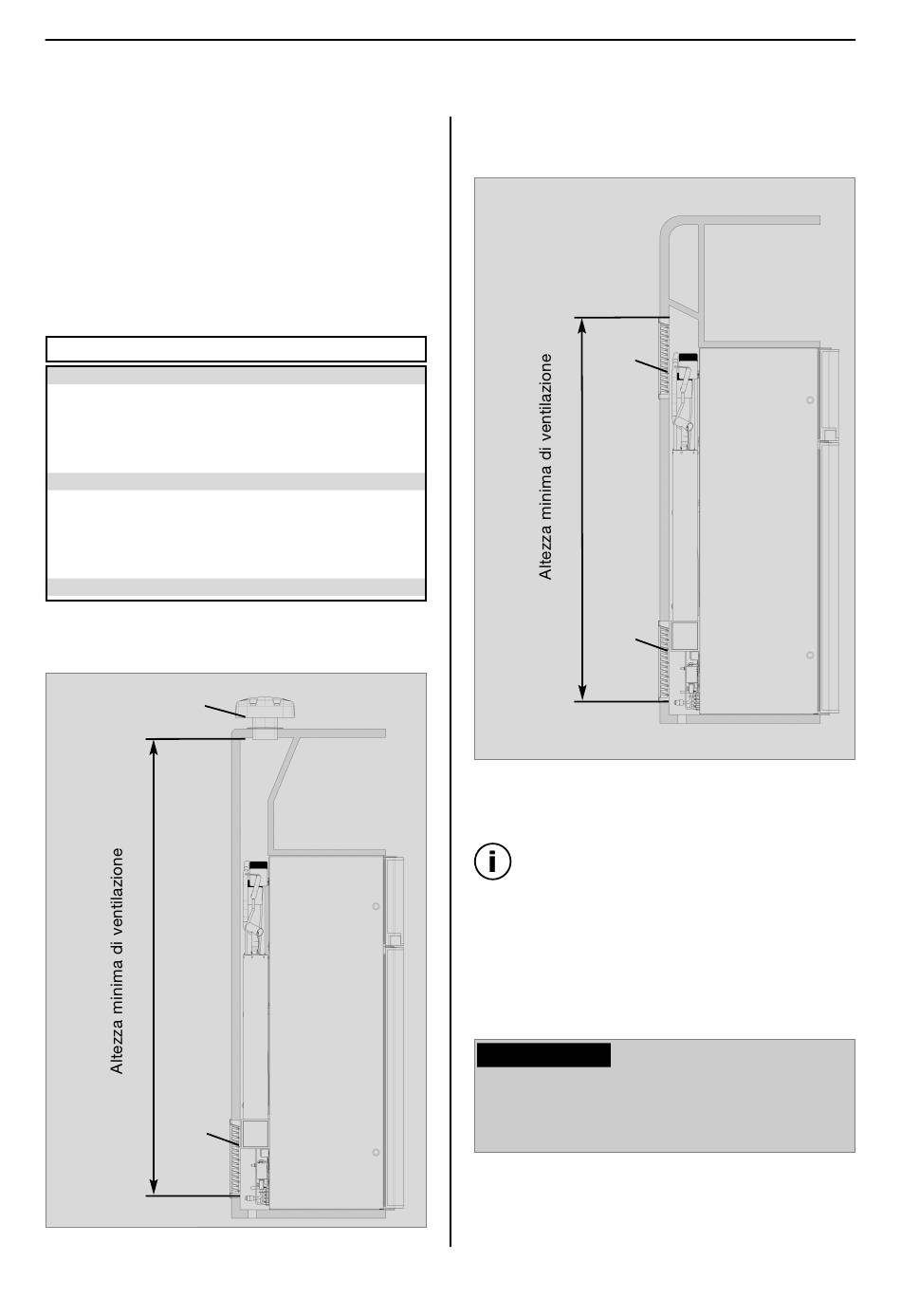

4.3.2 Altezza di ventilazione

Altezza minima di ventilazione H
1.
ventilatore a tetto R500
ventilazione inferiori LS300
2.
ventilazione superiori LS300
ventilazione inferiori LS300
Installazione con ventilatore a tetto R500 e
griglie di ventilazione inferiori LS300
R500
H
LS300
☺☺☺
☺☺☺
1250 mm
☺☺
☺☺
1400 mm
Fig. 13
13
Installazione con griglie di ventilazione
inferiori e superiori LS300
LS300
H
LS300
La corretta applicazione della grata di ventila-
zione inferiore facilita l'accesso ai collegamen-
ti dell'apparecchio e agli elementi funzionali
per i lavori di manutenzione.
ATTENZIONE!
Un'installazione divergente riduce l'effica-
cia del raffreddamento e pregiudica la
garanzia/ responsabilità da prodotto.
Installazione
Fig. 14
