Montage

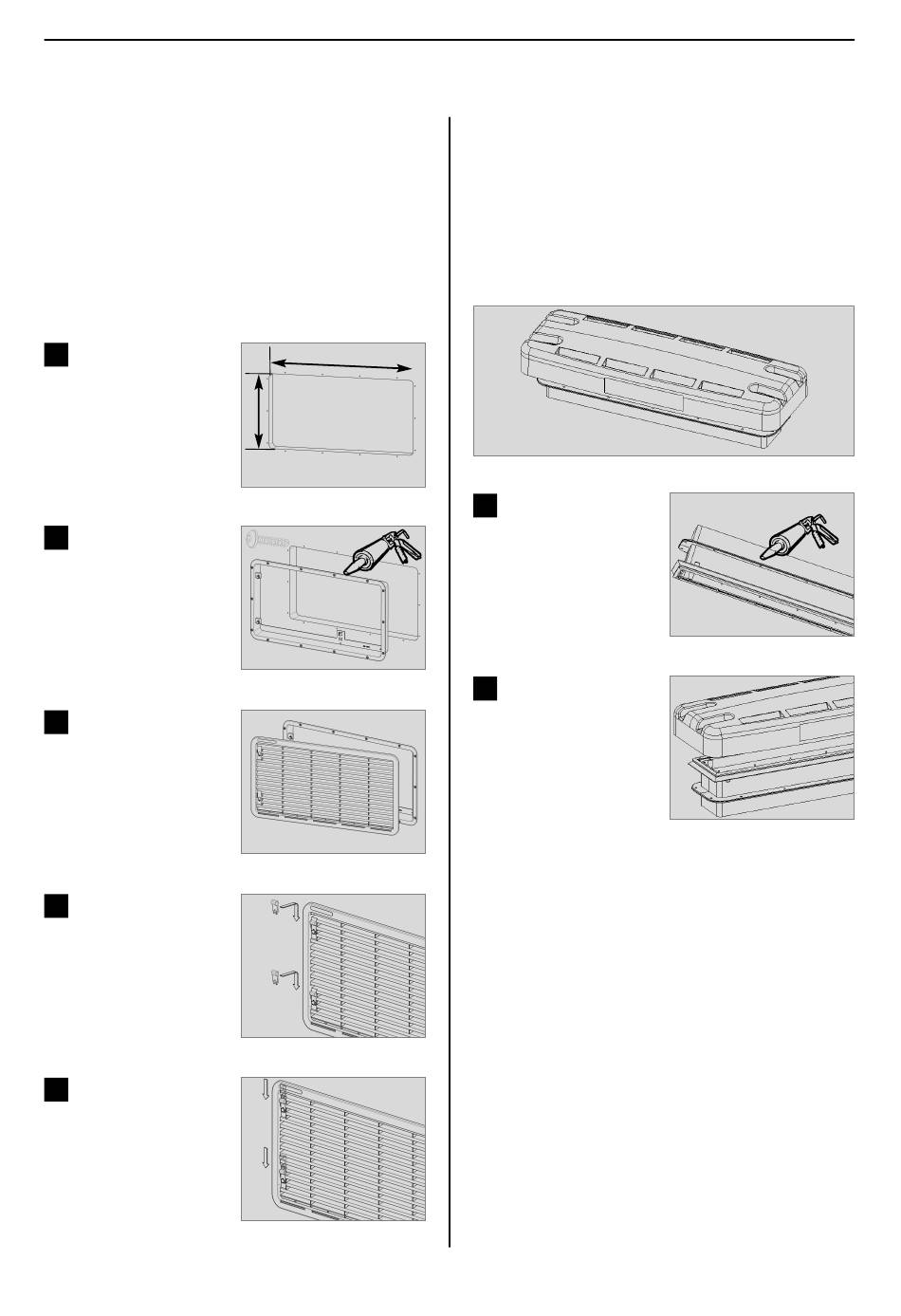

4.4 Montage du système
d'aération

4.4.1 Montage LS300

Pour le montage des grilles d'aération, prévoir
deux découpes rectangulaires de a = 249 mm
x b = 490 mm dans la paroi extérieure du véhi-
cule. (Voir emplacement des découpes sur l'il-
lustration 14).
1
Découper deux rectan-
gles
2
Rendre étanche à l'eau
le cadre de montage
( n'est pas nécessaire
pour les cadres de
montage avec joint
intégré ). Mettre le cadre
en place et le visser à
fond.
3
Mettre la grille d'aérati-
on en place.
4
Insérer les verrous.
5
Bloquer la grille d'aéra-
tion.
b
a
Fig. 15
14 x
Fig. 16
Fig. 17
Fig. 18
Fig. 19
4.4.2 Montage d'aérateur R 500
Dimensions d'aérateur R500
Longueur Largeur
595 mm 205 mm
Dècouper un rectangle:
1
Imperméabiliser
fixer le cadre d'instal-
lation.
2
Monter la chape et la
fixer avec des vis.
14
Hauteur
150 mm
87 mm x 507 mm
et
Fig. 20
Fig. 21
Fig. 22
