Installazione

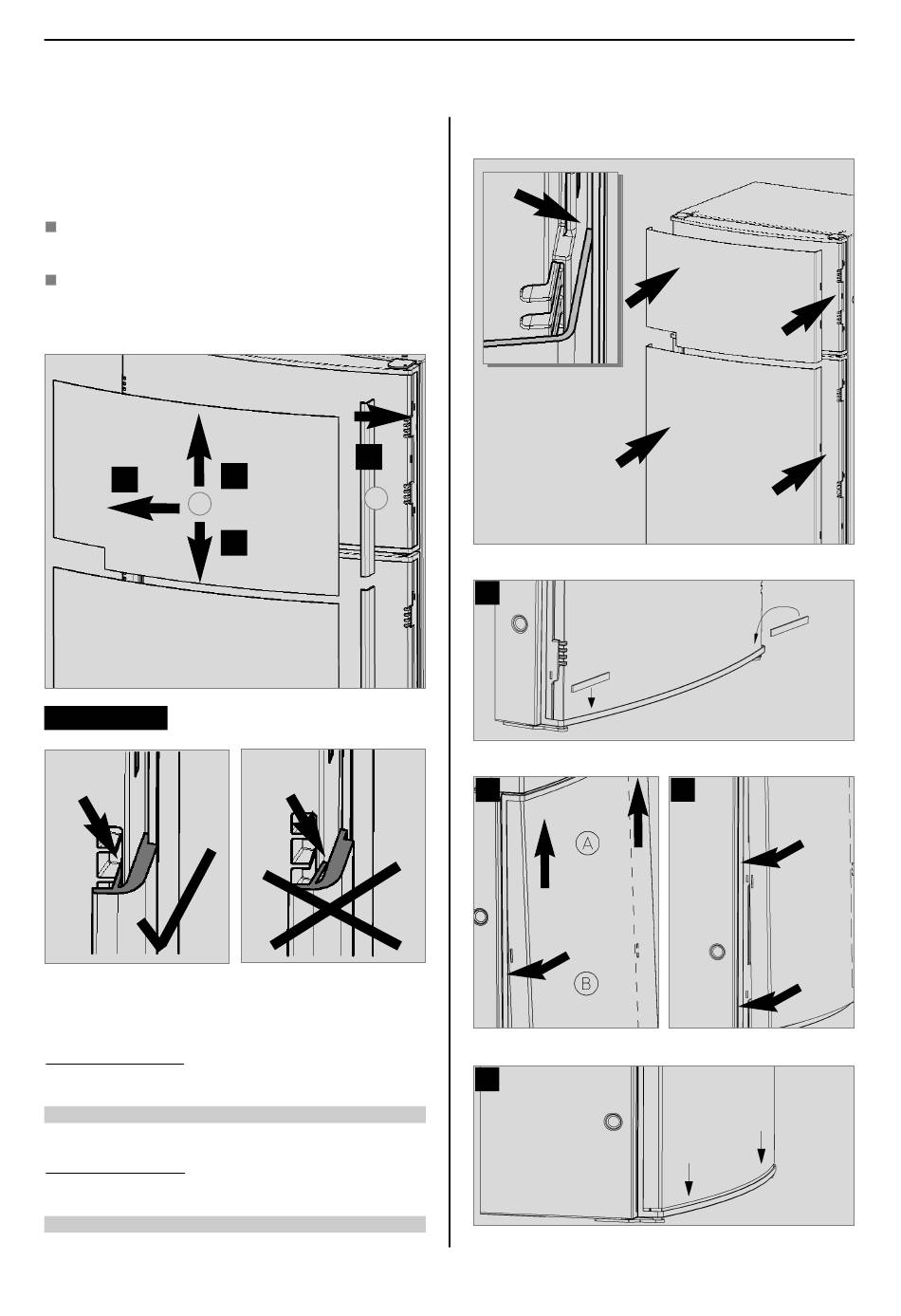

4.7 Sostituzione della placca
decorativa
Placca decorativa con telaio
Rimuovere il listello laterale (1) della porta (il
listello è inserito, non avvitato).
Estrarre la placca decorativa (2) dalla porta,
inserire la nuova placca e infilare di nuovo il
listello (1) .
3
2
ATTENZIONE!
Fig. 27
Dimensioni della placca decorativa (con
telaio) :
Sportello superiore
Altezza Larghezza
300 +/- 1 mm 507,5 +/- 1 mm max. 1.7 mm
Sportello inferiore
Altezza Larghezza
907,4 +/- 1 mm 507,5 +/- 1 mm max. 1.7 mm
4
2
1
1
Fig. 26
Fig. 28
Spessore
Spessore
Placca decorativa senza telaio
1
2
4
16
3
Fig. 31
Fig. 29
Fig. 30
Fig. 32
Fig. 33
