4.5

Condotto del gas di scarico

Il condotto del gas di scarico deve essere
realizzato in modo da garantire che lo scarico
dei prodotti della combustione sia all'esterno
del vano abitabile. La conduttura del gas di
scarico deve sempre essere posata in modo
ascendente per evitare la formazione di con-
densa. Il condotto del gas di scarico deve
essere realizzato attraverso la grata di ventila-
zione superiore (effetto camino).

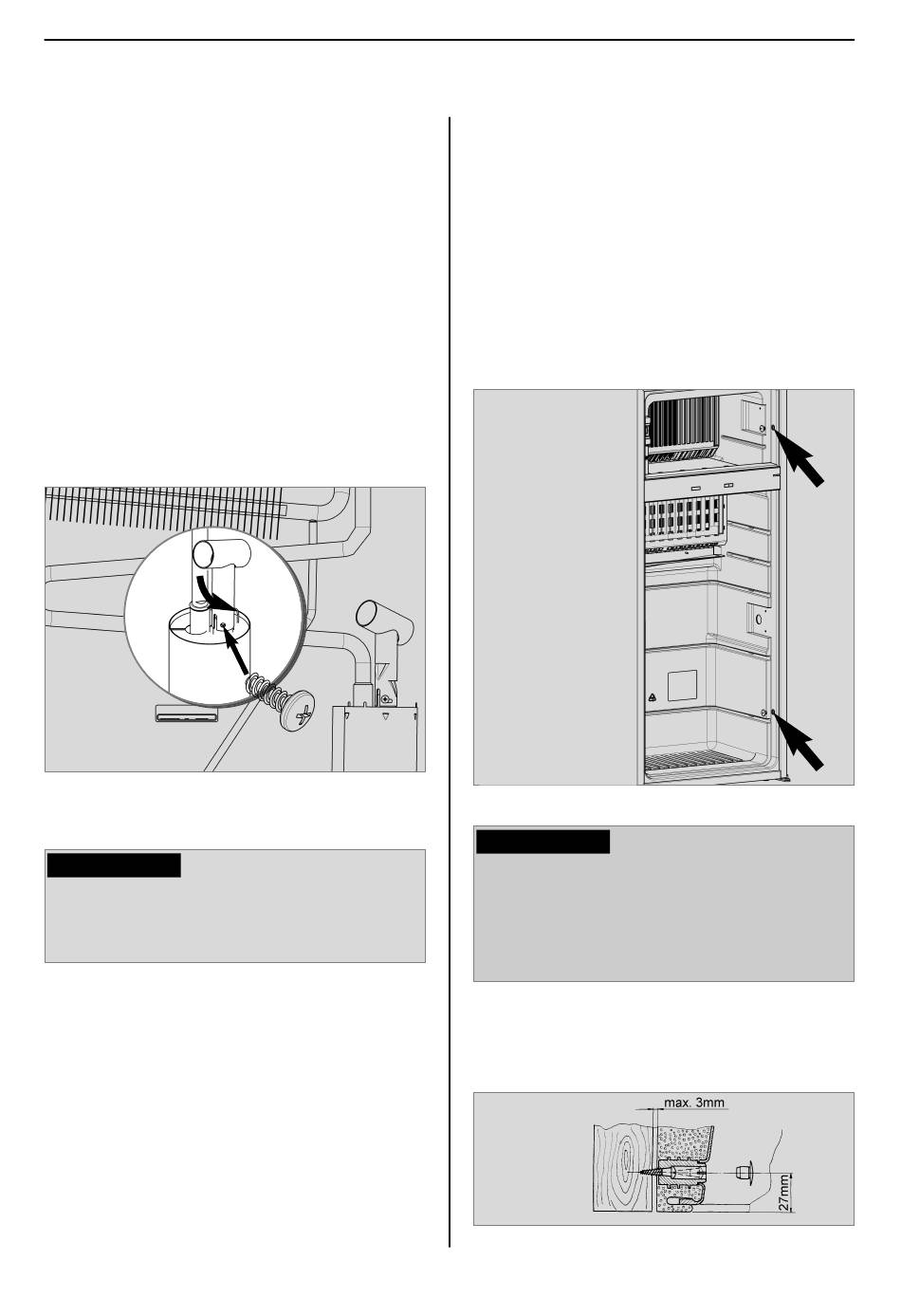

Tornire il raccordo a T da cui la parete esterna
(Fig. 23).
ATTENZIONE!
Un'installazione divergente riduce l'effi-
cacia del raffreddamento e pregiudica la
garanzia/ responsabilità da prodotto.
45°
Fig. 23
4.6

Fissaggio del frigorifero

Nelle pareti laterali del frigorifero sono presen-
ti quattro manicotti di plastica per il fissaggio
del frigorifero. Le pareti laterali o le guide
attaccate per il fissaggio del frigorifero devono
essere progettate in modo che le viti di fissag-
gio rimangano saldamente in posizione anche
in situazioni di aumento del carico (quando il
veicolo è in movimento). Viti di fissaggio e
tappi di chiusura sono inclusi nel frigorifero.
ATTENZIONE!
Inserire sempre le viti attraverso i mani-
cotti, altrimenti alcuni componenti inseriti
all'interno della struttura spugnosa, ad
esempio i cavi, potrebbero venire danneg-
giati.
Una volta che il frigorifero è nella posizione
finale, fissare le viti al muro del vano attraver-
so il rivestimento metallico del frigorifero.
15
Installazione
Fig. 24
Fig. 25
