INSTALLATION INSTRUCTIONS
Dometic Corporation
LaGrange, IN 46761
USA
822 6102-24
06/2017
©
2007 Dometic - Subject to change without notice
DANGER: Risk of child entrapment.
refrigerator: Take off the doors, leave the shelves in place, so that
children may not easily climb inside.
FOR YOUR SAFETY
If you smell gas:
1. Shut off gas supply at
main valve.
2. Open windows.
3. Don't touch electrical
switches.
4. Extinguish any open
flame.
5. Immediately call your
gas supplier.
FOR YOUR SAFETY
Do not store or use gasoline
or other flammable vapors
and liquids in the vicinity of
this or any other appliance.
FRANÇAIS PAGE 25
RECORD THIS INFORMATION FOR FUTURE REFERENCE
BEFORE INSTALLING THE UNIT:
Model No.
Product No.
Date Purchased

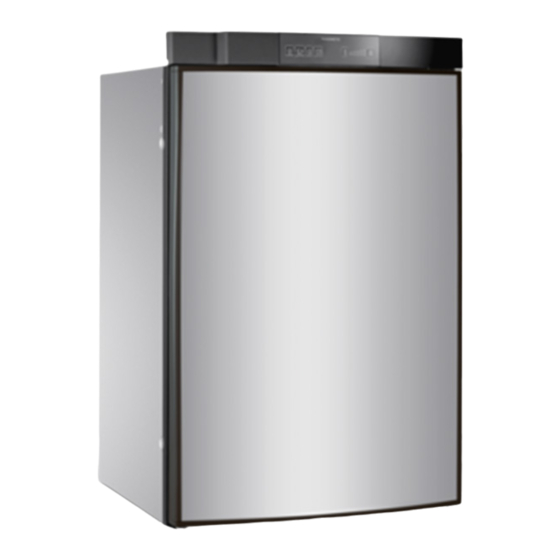

REFRIGERATOR MODEL
RM 8501 - RM 8505 - RM 8551 - RM 8555
RML 8551 - RML 8555
For Mobile Home or Recreational Vehicle
Installation
Operation by LP Gas, 12V DC or 120V AC
FOR CHILD SAFETY
Before you throw away your old
Improper installation, adjustment,
alteration, service or maintenance
can cause injury or property dama-
ge. Refer to this manual. For assi-
stance or additional information
consult a qualified installer, service
agency or the gas supplier.
Cet appareil doit être réparé
seulement par un réparateur
autorisé. Modification de l'appareil
pourrait être extrèmement
dangeruse, et pourrait causer mal
ou mort.
REFRIGERATOR
RM 8501 - RM 8505
RM 8551 - RM 8555
RML 8551 - RML 8555
IMPORTANT INSTRUCTIONS
Serial No.
Place of Purchase
WARNING
AVIS
MODEL
READ CAREFULLY

Publicité

Chapitres

Table des Matières
loading

Manuels Connexes pour Dometic RM 8501

Sommaire des Matières pour Dometic RM 8501

  • Page 1 Date Purchased Place of Purchase REFRIGERATOR MODEL SERVICE OFFICE The Dometic Corp. RM 8501 - RM 8505 - RM 8551 - RM 8555 2320 Indust. Parkway Elkhart, IN 46516 RML 8551 - RML 8555 Phone: 574-294-2511 For Mobile Home or Recreational Vehicle CANADA Dometic Corp.

  • Page 2: Table Des Matières

    Table of contents Unpacking and transport ....... . . Installation instructions ........Installation .

  • Page 3: Unpacking And Transport

    0.0 Unpacking and transport Lifting / carrying the refrigerator Always lift or carry the refrigerator by means of the integrated handles. CAUTION! Never use for lifting or carrying other parts of the refrigerator (i.e. cooling unit, gas pipe, frontpanel) ! The refrigerator will be damaged !

  • Page 4: Installation Instructions

    Excessive heat impairs performance and raises the energy consumption of the refrigerator. Deviations from these installation instructions without prior notification of Dometic result in Dometic's warranty obligations becoming void! 1.1.1 Side installation mance. Awnings are often placed at the door If the appliance is installed on the same side of side of a caravan.

  • Page 5: Side Installation With Floor-Roof Ventilation

    25 mm! door! NOT OK! If the door/grille distance is between 1 " 1.77 , we recommend installing a Dometic " ventilation kit (item no. 958 046 000) to achie− ve an optimal cooling performance in high ambient temperatures.

  • Page 6: Rear Installation

    1.1.3 Rear installation Rear installation often causes an unfavourable installation arrangement, as ideal ventilation cannot always be assured (e.g. the lower venti- lation grille is covered by the bumper or the rear lights of the vehicle!) ( Fig. E4 ). The maximum cooling performance of the aggregate is actually not available.
  • Page 7 Exception: Stepped cabinets have no groove at the bottom side Fig. E7 Dometic recommend mounting a strip with a heat deflector plate into the installation recess above the appliance. This allows the ascending hot air to escape directly outside. This deflecti- on plate must also be provided with a lipped seal.

  • Page 8: Ventilation And Air Extraction

    require a special exhaust gas duct to be used. The cavity in-between the outer vehicle wall and This installation method allows the use of the refrigerator is completely isolated from the vehi- cle interior. Intrusion of exhaust fumes into the same air vent grille L200 at the top and at the living space is prevented.

  • Page 9: Installing The Ventilation System

    The ventilation grilles must have an open which has been tested and approved for this cross-section of at least 30.78 sq inches. This is achieved by using the Dometic L100 / L 200 purpose. Correct mounting of the lower ventilation grille facilitates access to the connecti- ons and functional parts during maintenance.

  • Page 10: Exhaust Gas Duct And Installing The Fume Flue

    Exhaust gas duct and installing the fume flue The exhaust gas duct system must be made in the winter cover. such a manner as to achieve a complete extrac- CAUTION! tion of combustion products to the outside of living space. The duct system must slope in an An installation other than described will upward direction in order to avoid a build-up of reduce the cooling capacity and jeopardise...
  • Page 11 Recess dimensions: Model Height H Width B Depth T RM 8501 32.48" 20.74" 21.34" 20.74" RM 8505 32.48" 21.34" 32.48" RM 8551 20.74" 23.50" RM 8555 32.48" 20.74" 23.50" RML 8551 49.17" 20.82" 23.58" 20.82" RML 8555 49.17" 23.58" Installation in the recess: Fig.

  • Page 12: Changing The Decor Panel

    Changing the decor panel Model RML 8xxx Model RM 8xxx, RMS 8xxx Remove the lateral ledge L from the door (ledge is attached, not screwed). Shift decor panel P away from the door and insert the new decor panel. Re−attach ledge L. Fig.

  • Page 13: Securing The Refrigerator

    Securing the refrigerator In the sidewalls of the refrigerator, there are four plastic sleeves for securing the refrigerator. The sidewalls or strips attached for securing the refrigerator must be prepared to hold the screws firmly in place even when under increased load (while the vehicle is moving).

  • Page 14: Gas Supply

    Following proper installation, a testing for leaka− Inflamable material should not be in immediate proximity to the burner. ge and a flame test must be carried out by *qualified personnel. A certificate of testing must The gas connection to the appliance is be issued.

  • Page 15: Electrical Installation

    Should the connection cable be damaged, have it replaced by Dometic Customer Services or by qualified personnel to avoid hazards. 1.10.2 Battery connection The machine's 12V connection cable is connec−...

  • Page 16: Terminal Strip

    The connection C/D (interior light, electronics, CAUTION! cable black / violet) must be permanently provi− To protect the on-board 12 V circuit provide ded by a 12V DC power supply to be protected the following fuses: by a 2A fuse. - RM8xxx, RMS8xxx: 15 A - RML855x, RMSL855x: 20 A CAUTION!
  • Page 17 S+ − connection : 12V DC energy can be optionally achieved by mounting solar equipment to the vehicle. The on the appliance solar power equipment must be provided with a solar charging controller with AES output (ade− quate charging controllers available in selected stores).

  • Page 18: Tables And Wiring Diagrams

    2.0 Tables and wiring diagrams Wiring diagrams 2.1.1 Wiring diagram RM 8xx0 Fig. E35...

  • Page 19: Wiring Diagram Rm 8Xx1

    2.1.2 Wiring diagram RM 8xx1 Fig. E36...

  • Page 20: Wiring Diagram Rm 8Xx5

    2.1.3 Wiring diagram RM 8xx5 Fig. E37...

  • Page 21: Wiring Diagram Rm 8Xx5 With Electrical Doorlock (Optional)

    2.1.4 Wiring diagram RM 8xx5 with electrical doorlock (optional) Fig. E38...

  • Page 22: Technical Data

    100 / 9 lit. 106 lit. 1135 W / 130 W ca.2,4 KWh / 9.5 oz 28 kg • RM 8501 32.32x20.6x22.36 100 / 9 lit. 106 lit. 135 W / 130 W ca.2,4 KWh / 9.5 oz 28 kg •...
