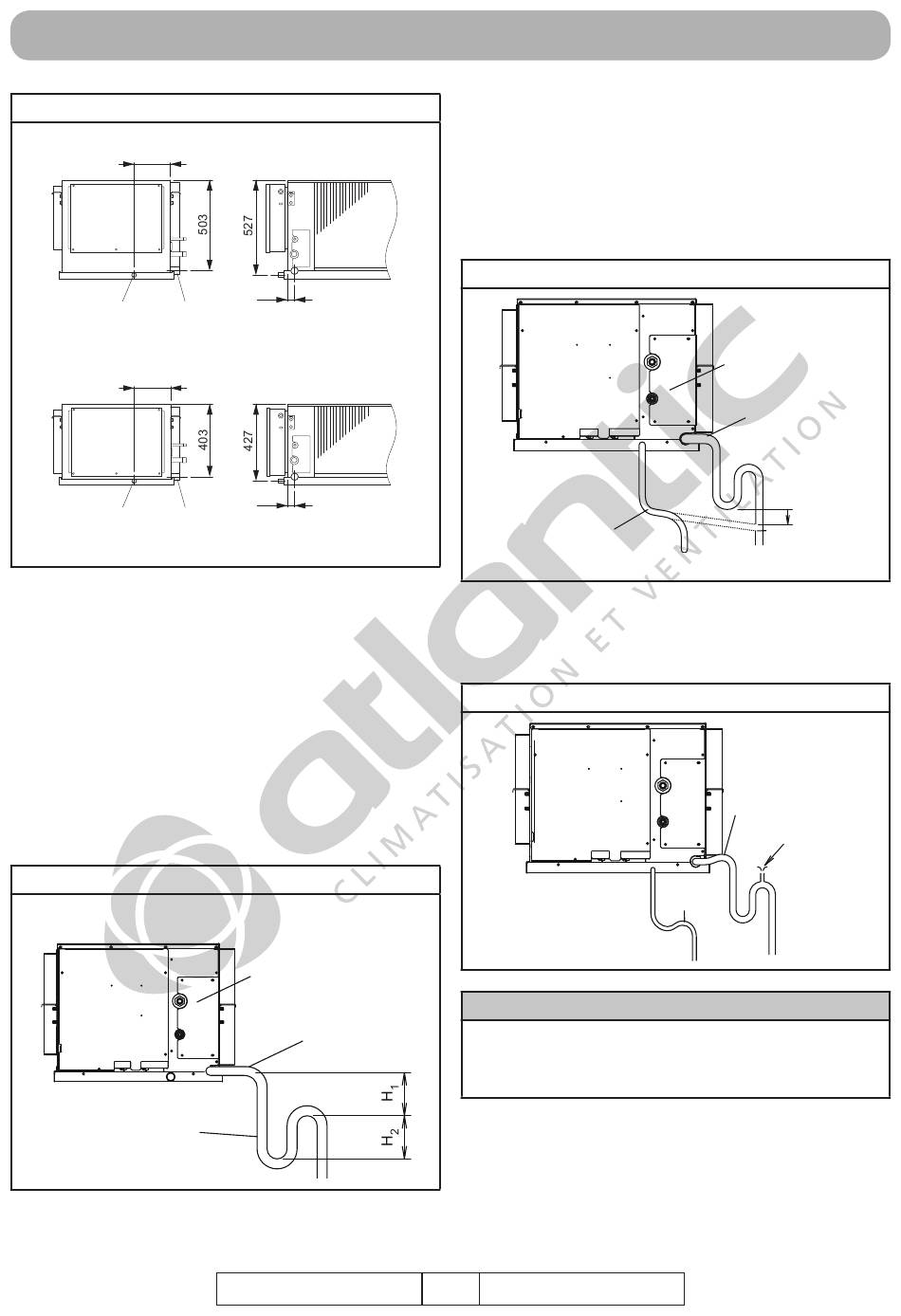

Fig. 48
ARYC 90
200
Tuyau de sécurité
Tuyau principal
25.4 (Ø ext.)
38.1 (Ø ext.)
ARYC 72
200
Tuyau de sécurité Tuyau principal
25.4 (Ø ext.)
38.1 (Ø ext.)
Méthode d'installation
Utilisez du tube PVC rigide et fi nissez les raccor-
dements avec du ruban adhésif vinyle afi n d'évi-
ter que des fuites d'eau ne surviennent et de
telle sorte que les raccords soient imperméables
à l'air.
1. Pour le tuyau principal d'évacuation des
condensats :
Réalisez un coude sur le tuyau au plus près
de l'unité intérieure.
Fig. 49
H
= 100 mm (environ
1
H
= 50-100 mm
2
Coude
INSTALLATION DE L'UNITÉ INTÉRIEURE
40
Unité : mm
40
Unité : mm
Unité intérieure
Tuyau principal
d'évacuation
des condensats
Avril 2013
2. Pour le tuyau d'évacuation de sécurité
des condensats :
Inutile de réaliser un coude sur le tuyau de
sécurité. Si celui-ci est branché sur le tuyau
principal d'évacuation, réalisez le branche-
ment en amont du coude réalisé sur le tuyau
principal.
Fig. 50
Tuyau de sécurité
d'évacuation
des condensats
• Assurez-vous d'installer le tuyau d'évacuation
des condensats sans remontée, ni prise d'air.
Fig. 51
INTERDIT
I ATTENTION
Une fois l'installation terminée, contrôlez le bon
fonctionnement des évacuations en versant de
l'eau.
39
NI 923 363 #
Unité intérieure
Tuyau principal
d'évacuation
des condensats
Tuyau
d'évacuation
des condensats
Remontée
Prise d'air
Coude
