I ATTENTION
Sélectionnez un emplacement en considérant
les points suivants :
• Ne pas incliner l'unité extérieure de plus de 3
degrés.
• Installez l'unité dans une zone bien ventilée à
l'abri de la pluie et des rayons directs du soleil.
Si l'unité doit être installée dans une zone
avec du public, il faut mettre une barrière
de protection et un avertissement écrit.
Installez l'unité dans une zone où il n'y aura
pas de nuisances pour le voisinage pouvant
être affecté par le débit d'air, le bruit ou les vi-
brations.
Si le groupe devait être installé près du voisi-
nage, assurez-vous préalablement d'avoir ob-
tenu leur accord.
Si l'unité est installée dans une région froide
(avec accumulation et chutes de neiges,
givre...), prendre les mesures appropriées.
Pour un bon fonctionnement, installez des
gaines à l'aspiration et au souffl age.
Installez l'unité dans une zone où l'évacuation
des condensats sera aisée.
Installez l'unité dans une zone où il n'y a pas
de sources de chaleur, de vapeur ou de risques
de fuites de gaz infl ammable.
Installez l'unité dans une zone sans poussière.
Installez les unités intérieures, l'unité exté-
rieure, l'alimentation, le bus de communication
et le câble de la télécommande au moins à 1
mètre d'une télévision ou d'une radio.
Ceci a pour but d'éviter les interférences et les
bruits électromagnétiques.
Assurez-vous que les longueurs de liaisons
entre l'unité extérieure et les unités intérieures
soient conformes.
Pour des raisons de maintenance, ne pas en-
terrer les liaisons frigorifi ques.
Si des enfants de moins de 10 ans peuvent ap-
procher des unités, prenez toutes les mesures
nécessaires pour qu'ils ne puissent toucher à
celles-ci.
1.3. Évacuation des condensats
Les condensats sont évacués depuis le fond de
l'unité extérieure. Construisez une rigole autour
de l'unité pour permettre aux condensats de
s'écouler correctement.
Lors d'une installation sur un toit, veillez à mettre
en oeuvre un sol résistant à l'eau.
INSTALLATION DE L'UNITÉ EXTÉRIEURE
Avril 2013
Évacuation des condensats :
• En fonctionnement, des condensats peuvent
provenir de l'unité extérieure.
Installez l'évacuation des condensats si néces-
saire.
• Si vous voulez éviter les fuites, construisez
une rigole autour de l'unité comme indiqué sur
le dessin.
• Prévoir une cuve au centre pour l'évacuation
des condensats.

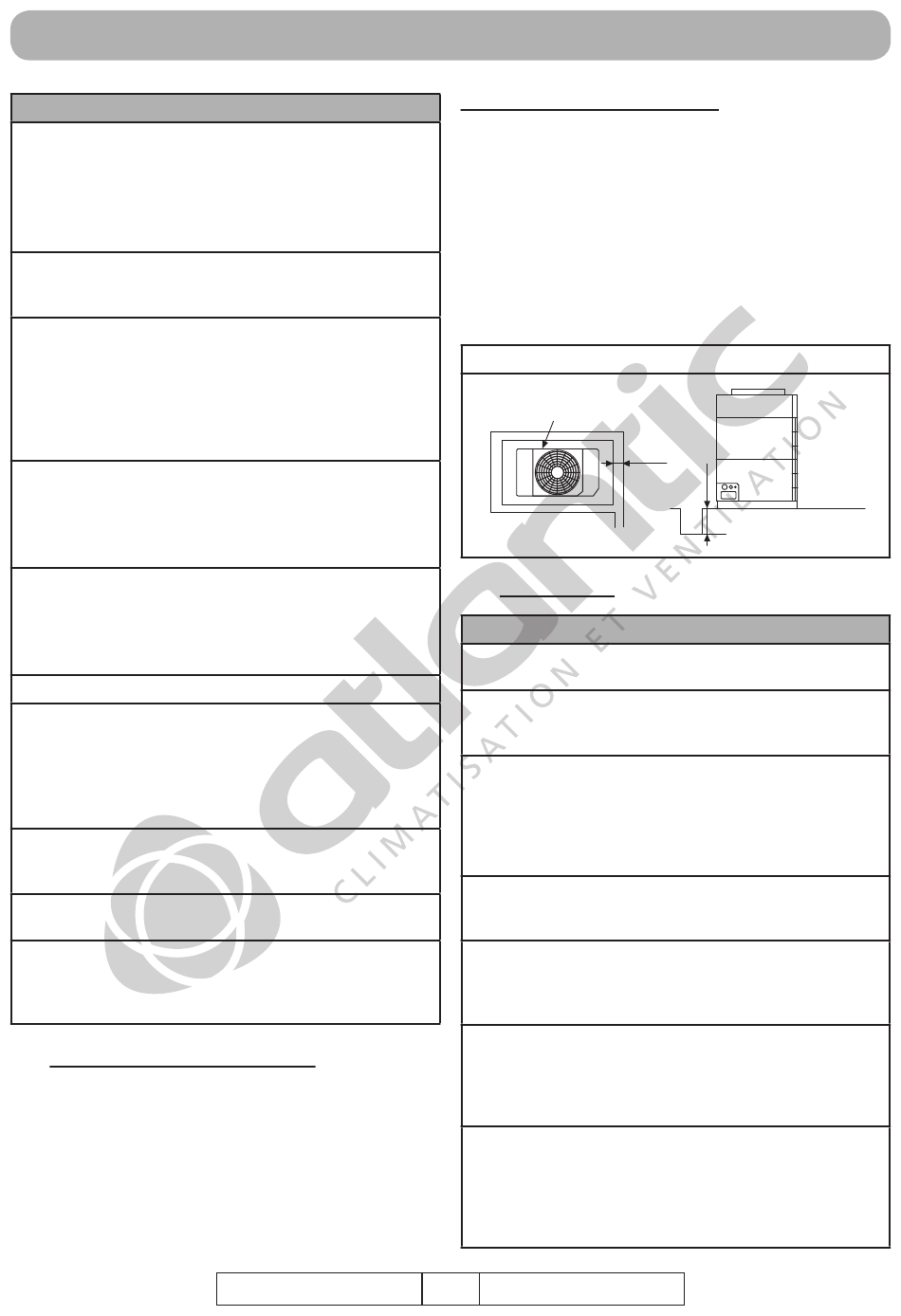

Fig. 1
Unité extérieure
1.4. Dimensions
I ATTENTION
Faire attention de bien respecter les recom-
mandations suivantes :
• Prévoyez suffi samment d'espace autour de
l'unité pour le transport, la maintenance, la
ventilation, les liaisons frigorifi ques et l'accès.
• Si l'installation n'est pas accomplie comme
indiquée sur les fi g. 2, 3 et 4, et selon les
recommandations, cela provoquerait des
courts-circuits et de médiocre performances.
Ainsi l'unité s'arrêterait à cause de la protec-
tion de haute-pression.
• Ne placez pas d'obstacle vers les sorties
d'air. Si nécessaire installer une gaine de
refoulement sur la sortie d'air.
• Quand il y a un mur devant l'unité, prévoir un
espace de 500 mm minimum comme espace
de maintenance et 30 mm s'il y a un mur sur
le côté gauche de l'unité.
• L' espace d'installation est prévue pour un
fonctionnement avec une température exté-
rieure de 35°C, si cette température exté-
rieure dépasse les 35°C, il faut prévoir un
espace plus grand.
• Si vous installez plus d'unités extérieures
qu'indiqué ici, assurez-vous d'avoir un es-
pace suffi sant ou consultez un profession-
nel, il se peut qu'un court-circuit ou d'autres
problèmes diminuent les performances de
l'unité.
10
NI 923 363 #
50 mm
ou plus
10 mm ou plus
