Méthode De Paramétrage - Atlantic FUJITSU ARYC 72 LHT Notice D'installation

N° Paramétrage
41 Mode silencieux
Niveau du
42
mode silencieux

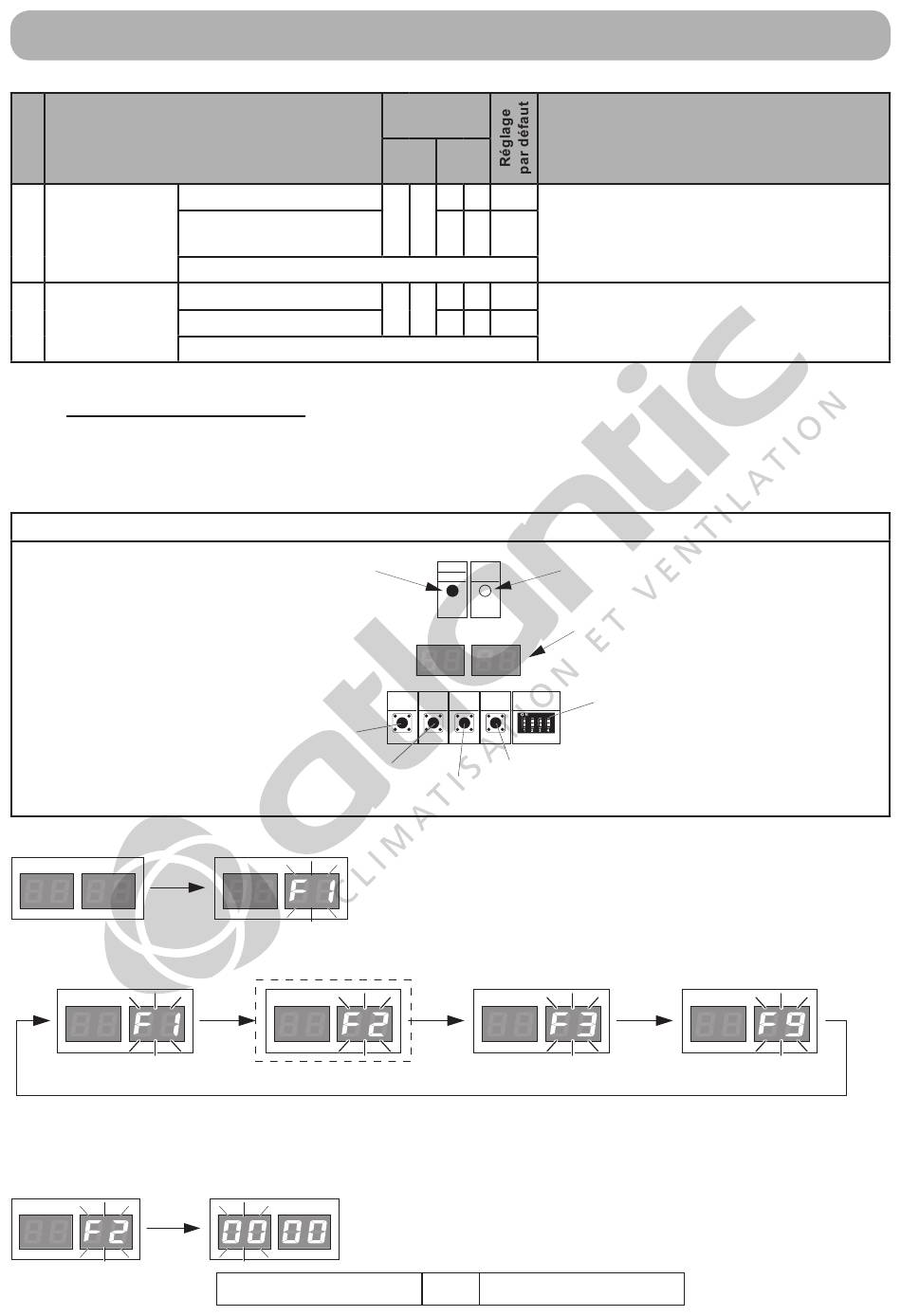

6.2.1. Méthode de paramétrage
1) Mettre sous tension l'unité extérieure et entrer dans le mode Standby.
Assurez-vous que le voyant POWER/MODE (LED101) est sur ON et le voyant ERROR (LED102) est sur
OFF.
Fig. 29
Voyant Alimentation / Mode : ON
2) Appuyez sur le bouton MODE/EXIT (SW107) une fois.
LED105 LED104
3) Appuyez sur le bouton SELECT (SW108), «F2» s'affi che sur la LED104.
LED105 LED104
*1
*1
: Les modes «F1» et «F9» sont utilisés pour la maintenance, et ne sont donc pas à utilisés régulièrement.
4) Lorsque «F2» apparaît sur la LED104, appuyez sur le bouton ENTER (SW109).
Un affi chage apparaît sur la LED105, et l'affi chage clignotant du «F2» sur la LED104 change pour rester
allumé.
LED105 LED104
INSTALLATION DE L'UNITÉ EXTÉRIEURE
Fonctionnement normal
Fonctionnement en mode
silencieux
Niveau 1
Niveau 2
Interdit
Bouton MODE/EXIT
Bouton SELECT
LED105 LED104
(Mode paramétrage)
LED105 LED104
(L'affi chage de la LED104 change chaque fois que le bouton SELECT est pressé.)
LED105 LED104
Avril 2013
Affi chage
digital
LED LED
105 104
0 0
¡
Ce paramétrage vous permet de confi gurer le
4 1
mode silencieux quand un signal est reçu sur le
0 1
contact entrée externe du connecteur CN 131. (Re-
portez-vous au § 6.2.3)
0 0
¡
4 2
Ce paramétrage vous permet de confi gurer les
0 1
niveaux du mode silencieux .
POWER
ERROR
MODE
LED101 LED102
(GREEN) (RED)
LED105 LED104
MODE PUMP
SELECT ENTER
/EXIT DOWN
SW107 SW108 SW109 SW102
SW101
Bouton PUMP DOWN
Bouton ENTER
(Mode fonction)
LED105
23 NI 923 363 #
Description
Voyant Erreur : OFF
Affichage
digital : OFF
Micro-interrupteur
(Ne pas utilser.)
LED104 LED105 LED104
*1
