5 Raccordement électrique
5.1 Remarque générale
DANGER : Risque d'électrocution !
B Avant d'intervenir sur le circuit électrique,
couper l'alimentation en courant
(230 V CA) (fusible, interrupteur LS) et la
sécuriser contre toute réactivation acci-
dentelle.
Tous les organes de régulation, de commande et de sécu-
rité de l'appareil sont fournis prêts à l'emploi, câblés et
contrôlés.
Respecter les mesures de sécurité conforme le Règle-
ment Général pour les Installations Electriques (RGIE).
Dans les pièces contenant une baignoire ou une douche,
l'appareil ne doit être raccordé que via un disjoncteur dif-
férentiel.
Aucun autre consommateur ne doit être raccordé au
câble de raccordement.
Dans un périmètre de protection 1, poser le câble à la ver-
ticale, vers le haut.
6 0 c m
2 1

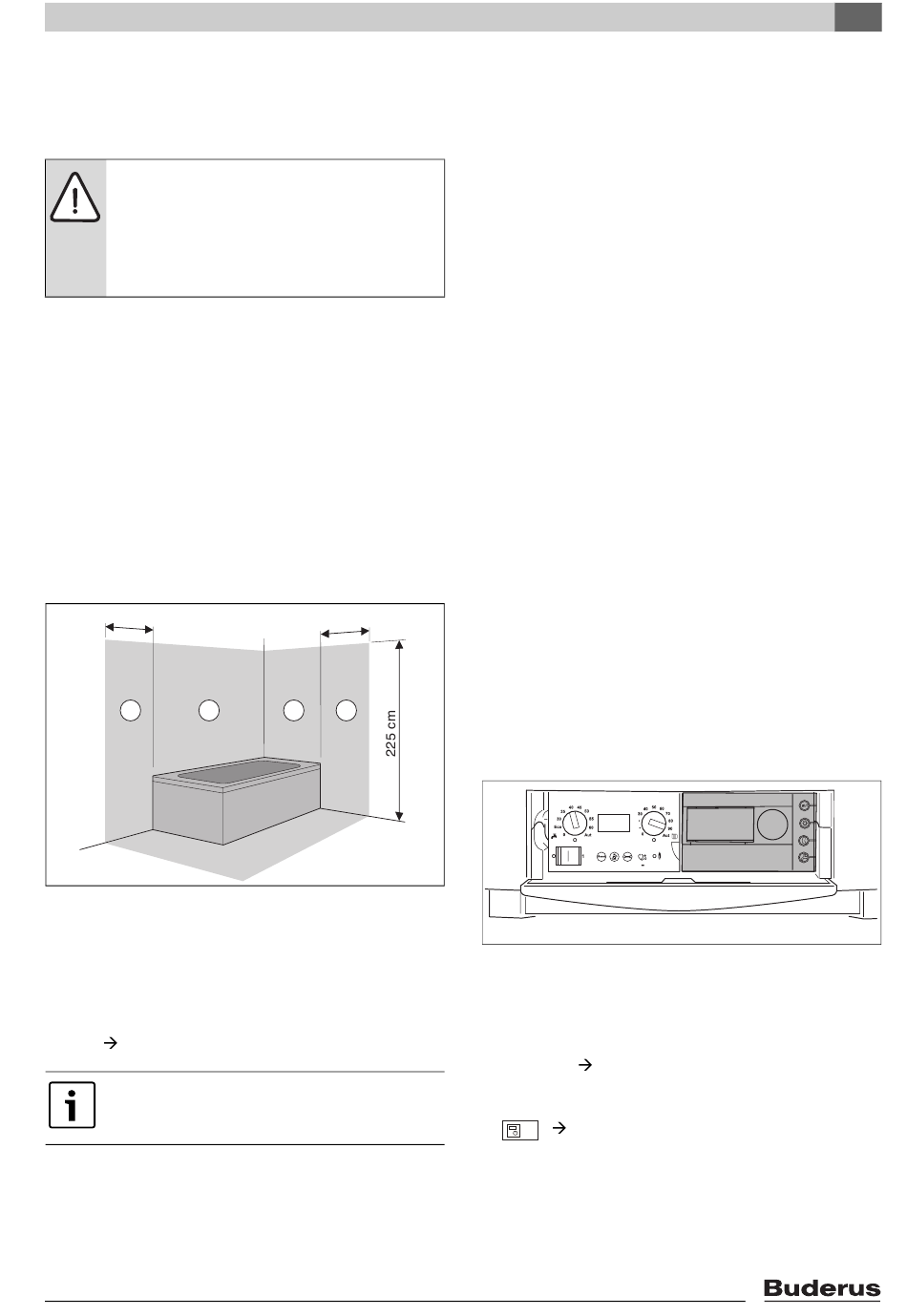

Fig. 36
Zone 1, directement au-dessus de la baignoire
Zone 2, rayon de 60 cm autour de la baignoire/douche
Fusible
Le fusible de la chaudière gaz à condensation se trouve
sur la carte de circuits imprimés sur le module de com-
mande ( fig. 9, page 11).
Le fusible de rechange se trouve à l'intérieur
du couvercle.
Logamax plus GB162-15/25/35/45 V3 - Sous réserve de modifications techniques.
6 0 c m
1 2
6 720 612 659-13.2O
Raccordement électrique
5.2 Appareil avec câble de raccorde-
ment et fiche de réseau
B Insérer la fiche dans une prise (en dehors des zones
1 et 2)
B Si le câble n'est pas assez long, le démonter. Utiliser
les câbles suivants :
– HO5VV-F 3 x 0,75 mm
– HO5VV-F 3 x 1,0 mm
B Si l'appareil est raccordé aux zones 1 ou 2, démonter
le câble et utiliser les types de câbles NYM-I
2
3 x 1,5 mm .
5.3 Raccorder les appareils de régula-
tion
Les régulations modulantes suivantes peuvent être rac-
cordées à la chaudière gaz à condensation :
• Thermostat d'ambiance Logamatic RC20 RF, RC25,
RC35
• Régulateur de cascade Logamatic 4121, 4122, 4323.
• Appareils de régulation avec contact pour demande de
chauffe sans potentiel
• Message de défaut global EM10, entrée 0 – 10 V (uti-
lisable, pour convertir un signal 0 – 10 V en un signal
modulant).
Le RC35 peut être montée sur le tableau de commande
de la chaudière ou sur le mur.
Montage du RC35 sur la chaudière
B Retirer le cache.
Fig. 37 Montage du RC35 sur la chaudière
B Monter le RC35 sur l'emplacement prévu.
Utilisation du RC35 comme thermostat d'ambiance
B Installer le thermostat d'ambiance dans la pièce de
référence ( notice d'installation du régulateur).
B Raccorder le régulateur en fonction de la température
ambiante RC20 RF, RC25, RC35 à la borne orange
( fig. 39, [2]). Pour cela, utiliser un câble élec-
EMS EMS
trique bifilaire de 0,4 à 0,75 mm².
2
ou
2
.
7 746 800 040-17.1RS
