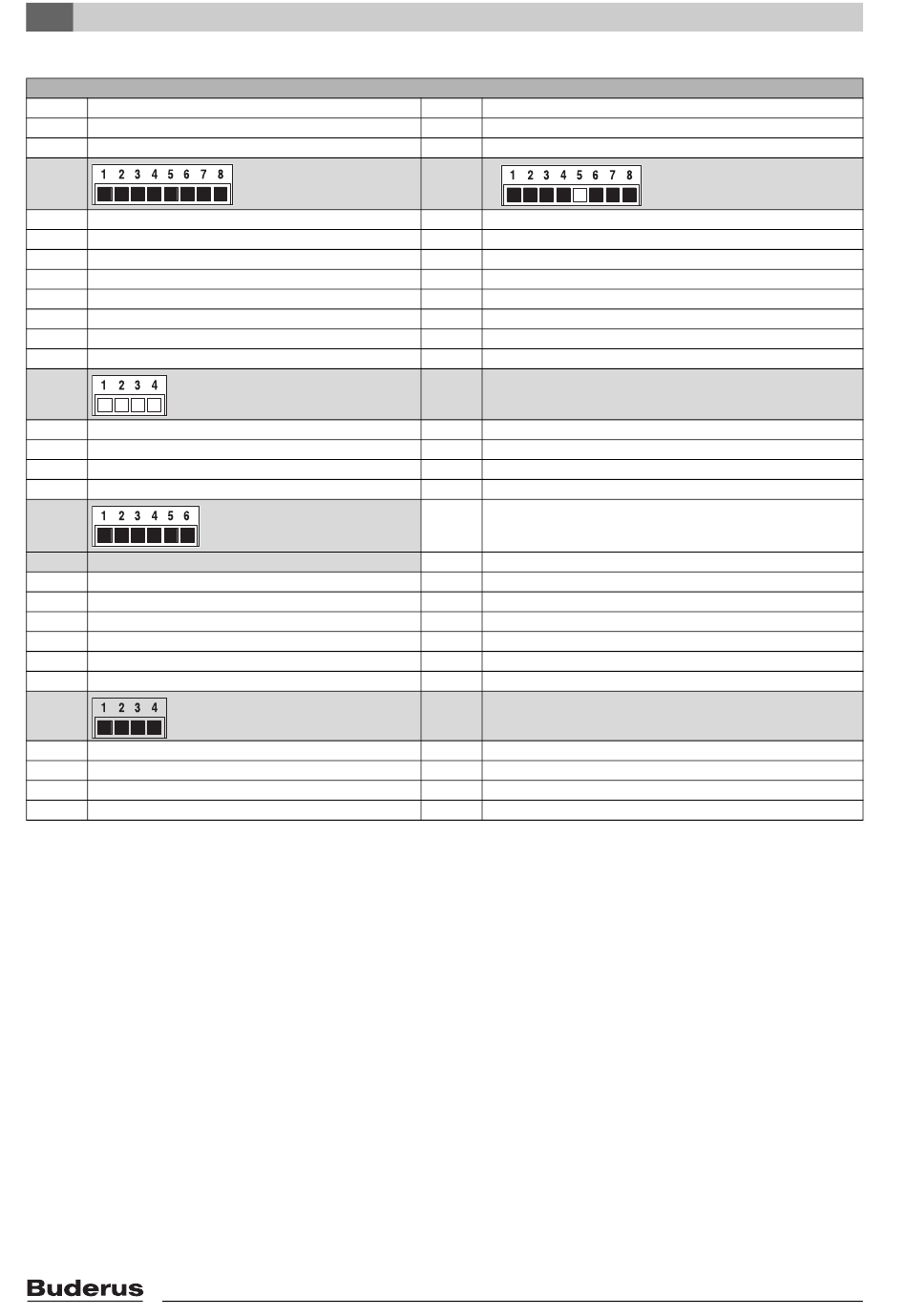

Affectation par connecteur
B15 GND
B16 Sonde de température de sécurité
B17 Sonde de température de sécurité, GND
E
E1 Ecran, contact 8 (Powerbus, GND)
E2 Ecran, contact 7 (Powerbus)
E3 Ecran, contact 6
E4 Ecran, contact 5
E5 Ecran, contact 4
E6 Ecran, contact 3
E7 Ecran, contact 2 (+10 Vcc)
E8 Ecran, contact 1 (GND)
F
F1 Pompe primaire ECS (L)
F2 Pompe primaire ECS (N)
F3 –
F4 –
G
G1 Contact externe 6 : L, pompe primaire ECS 230 V AC
G2 Contact externe 5 : N, pompe primaire 0 V AC
G3 L, ventilateur 230 V AC
G4 N, ventilateur 0 V AC
G5 N, 230 V AC
G6 L, 230 V AC
H
H1 N, transformateur 230 V AC
H2 L, transformateur 230 V AC
H3 Allumeur à incandescence, L
H4 Allumeur à incandescence, contact
Tabl. 20
1) avec Logamax plus GB162 T40 S V3
2) avec Logamax plus GB162 V3
66
1)
1)
1)
1)
Logamax plus GB162-15/25/35/45 V3 - Sous réserve de modifications techniques.
D15 –
D16 24 V AC 3 vanne à 3 voies, contact 1
D17 Contact de commutation vanne à 3 voies, contact 3
I
I1 Vanne 3 voies, contact 3
I2 Vanne 3 voies, contact 2
I3 Vanne 3 voies, contact 4
I4 Vanne 3 voies, contact 1
I5 –
I6 Con4, 17
I7 Con4, 16
I8 Con4, 13
Transfo
INPUT
1 N (0 V AC)
2 (L, si 120 V AC)
3 L (230 V AC)
OUTPUT
1 24 V AC
2 0 V AC
3 24 V AC
4 10 V AC
5 10 V AC
6 230 V AC
2)
