Indications concernant l'appareil
2.9

Dimensions et distances minimum

1 2 3
465
152
A
1000
1)
46

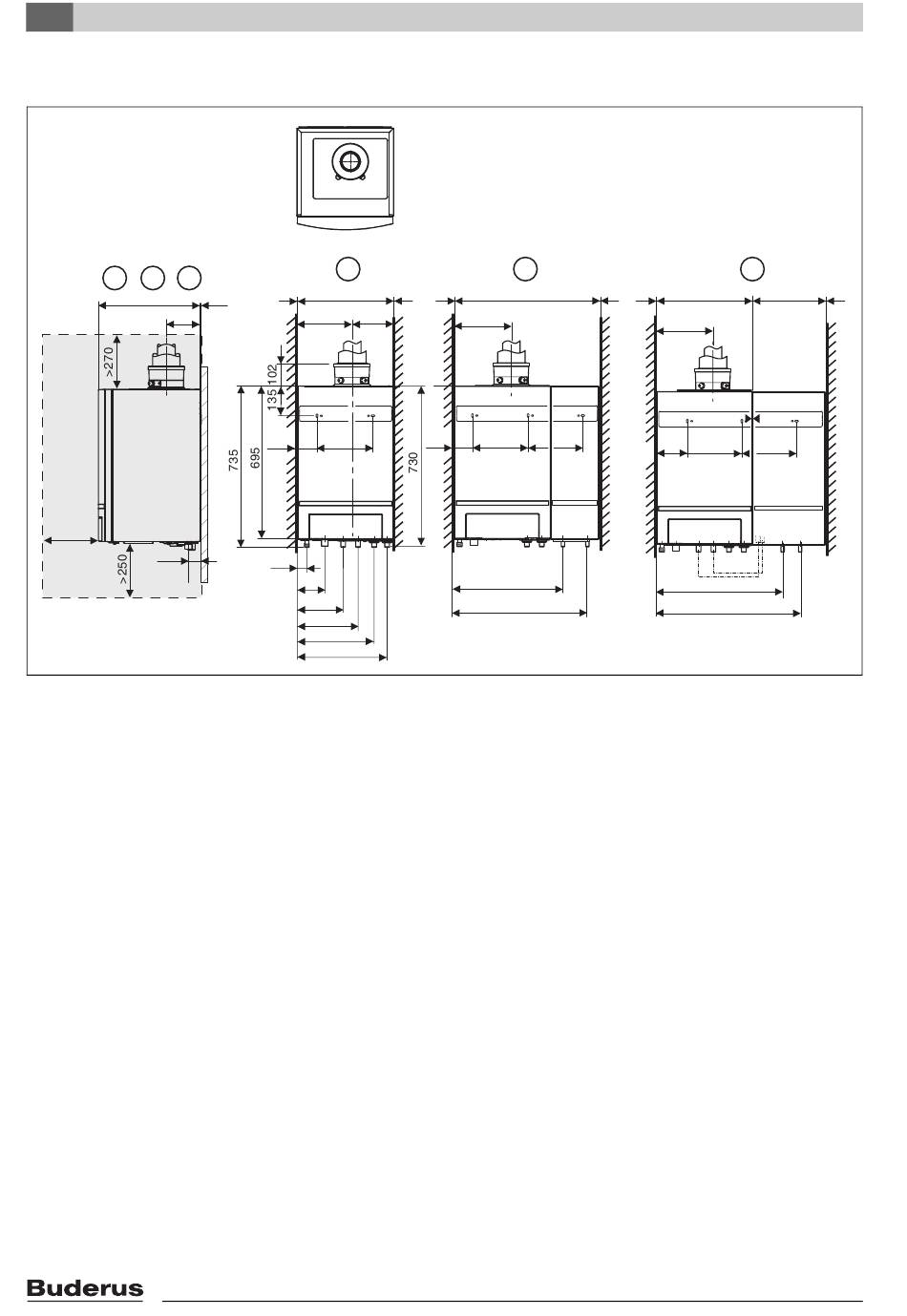

Fig. 8 Dimensions et raccordements (en mm)
1)
La cote de service, intégrée dans l'armoire, peut être égale à 0 mm.
1 Logamax plus GB162-15/25/35/45 V3
2 Logamax plus GB162-25/30 T10 V3
3 Logamax plus GB162-25/30 T40 S V3
A Adaptateur concentrique des fumées Ø 80/125 mm
B Raccordement du gaz G½" filetage mâle
C Sortie condensats – Diamètre extérieur Ø 30 mm
D Départ chauffage – embout Ø 28 mm (pour le raccordement du raccord-union avec anneau de serrage et filetage mâle G1")
E Retour chauffage – embout Ø 28 mm (pour le raccordement du raccord-union avec anneau de serrage et filetage mâle G1")
F ECS – embout Ø 15 mm (pour le raccordement de l'écrou raccord avec filetage mâle G½")
G Eau froide – embout Ø 15 mm (pour le raccordement de l'écrou raccord avec filetage mâle G½")
H Départ préparateur (si une vanne interne à 3 voies est installée) – raccord rapide Ø 28 mm selon G1"
I Retour préparateur (si une vanne interne à 3 voies est installée) – raccord rapide Ø 28 mm selon G1"
10
1
0 520
6
205
315
A
110 300
B C H I D
35
110
185
260
410
485
Logamax plus GB162-15/25/35/45 V3 - Sous réserve de modifications techniques.
