8.7 VÁLVULA DE HUMOS (VDF
Los conductos térmicos llevan como accesorio una
válvula especial para el control de la cantidad de humos
que se liberen.
En base al modelo, algunos están provistos de un mando
H[WHULRU SDUD HO DMXVWH GH OD YiOYXOD ¿J D  HQ RWURV
en cambio, este ajuste sólo puede realizarlo el instalador
HQ HO PRPHQWR HQ TXH HIHFWXD OD LQVWDODFLyQ ¿J E
Esta regulación permite ajustar la combustión adecuando
el tiro en función de las condiciones de la instalación o
atmosféricas.
Además este mando permite la apertura automática de la
válvula de humos cuando se levante la puerta del hogar,
evitando la emisión de humo en el cuarto.
3RU OR JHQHUDO OD UHJXODFLyQ HV ¿MD \ VH UHDOL]D HQ HO
momento de la instalación de la chimenea.
No regular la válvula en continuación. No es el control
de la combustión.
8.7.1 Funcionamiento
El dispositivo de regulación permite variar gradualmente
la posición de la válvula de humos, desde "toda cerrada"
hasta "toda abierta", gracias al novedoso selector
micrométrico.
3DUD PRGL¿FDU OD DSHUWXUD GH OD YiOYXOD GH KXPRV
girar la ruedecita moleteada a la izquierda (cierre) o a
la derecha (apertura). Se podrá visualizar el estado de
apertura en la escala graduada situada a la izquierda
GHO PDQGR ¿J
Cualquiera que sea la regulación seleccionada, cuando
se levante la puerta del hogar, el mecanismo presente
dispondrá automáticamente la válvula de humos en
la posición "toda abierta", evitando de esta manera
la emisión de humo en el cuarto. Cuando se cierre la
puerta, la válvula volverá, siempre automáticamente, a
la posición programada con anterioridad.
Controlar en el "Manual del producto" adjunto, las
SRVLEOHV ³FDUDFWHUtVWLFDV HVSHFt¿FDV GHO PRGHOR´

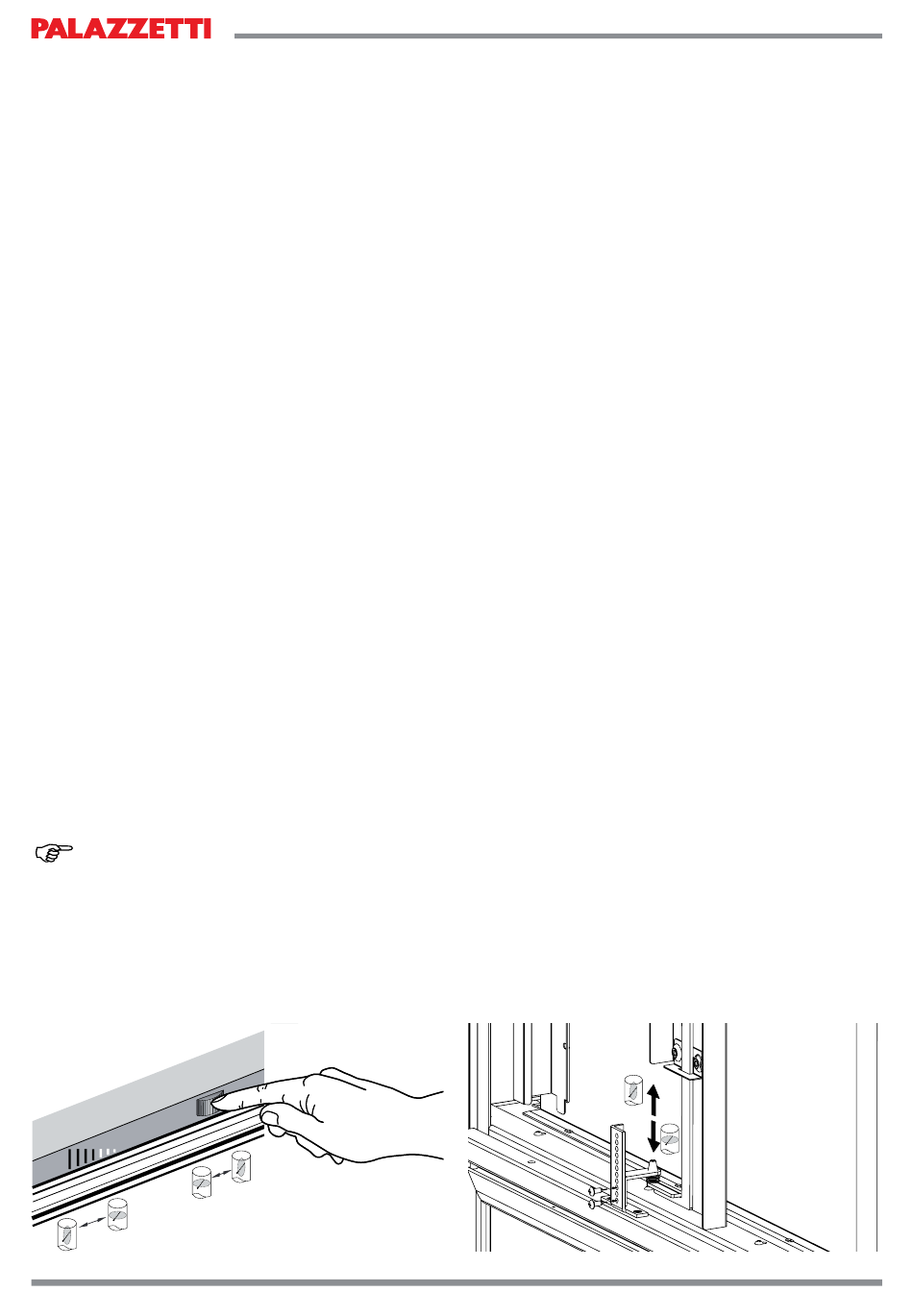

A - visualización de la apertura de la válvula;
B - apertura de la válvula en relación con la dirección de
rotación del selector.
A
92/96
USO Y MANTENIMIENTO
®
)
B
- 8.3a -
8.8 VÁLVULA DE DESVIACIÓN DE HUMOS
La termochimenea está provista de una válvula ulterior
que se abre en el momento en que se levanta la puerta
deslizante. Su función es desviar la salida de los humos
hacia el cañón de chimenea cuando el hogar está abierto,
previniendo eventuales salidas de humo al ambiente.
Al cerrar la puerta la válvula se volverá a cerrar desviando
los humos hacia el intercambiador, optimizando así el
rendimiento del hogar.
cod. 004772420 TMPX VC - 10/2013 - Palazzetti - PN - Italy
-8.3b -
