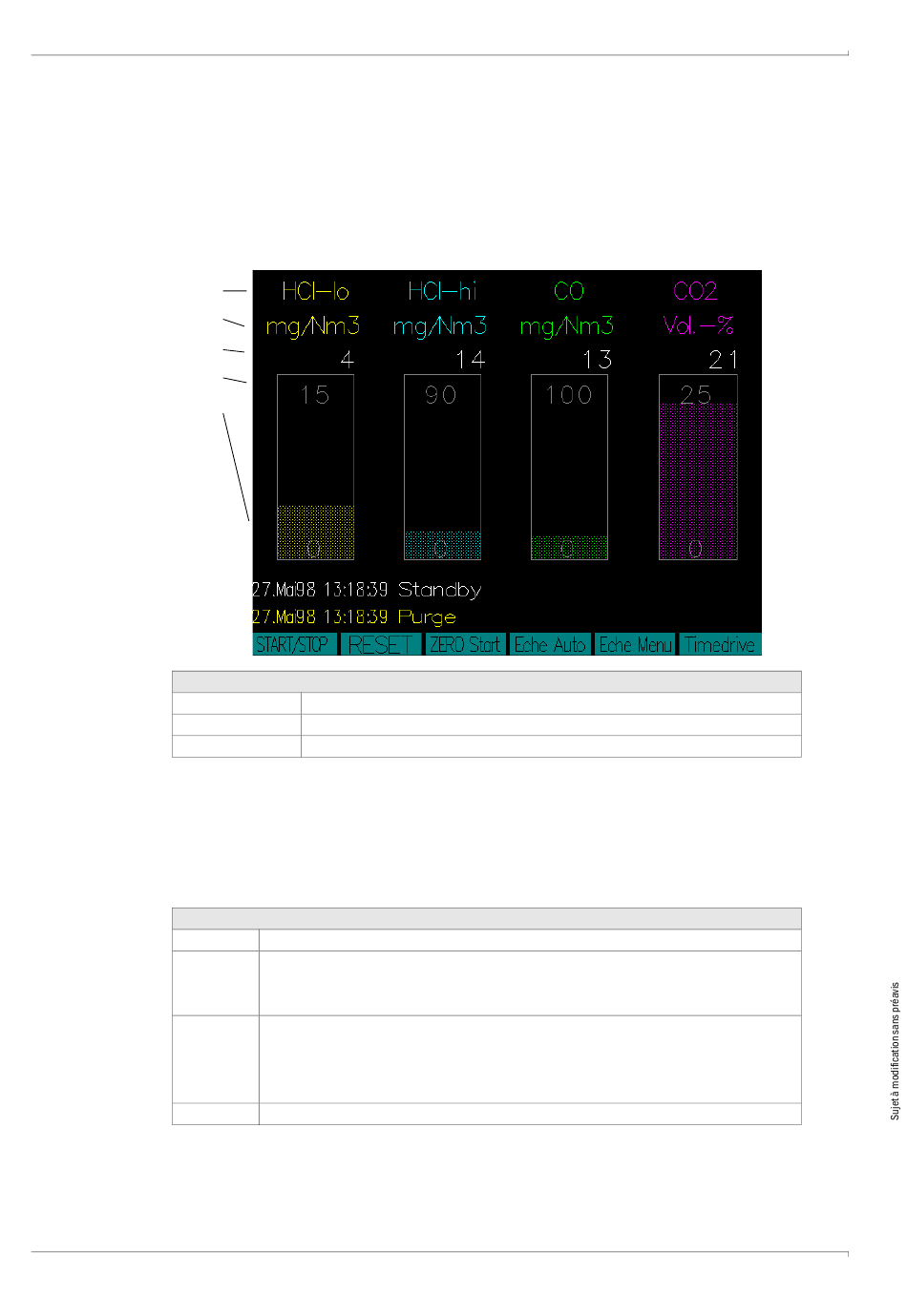

Représentation graphique : bargraphe
5.7.5.2
Ce menu permet de représenter les mesures sous forme de bargraphe (affectation dans
Spécialiste : Configurations système : Visualisation graphique).
Jusqu'à 4 composants (sur 16) peuvent être représentés simultanément.
• La ligne supérieure affiche le nom et l'heure de la mesure (→ p. 52, §5.7.5.1).
• Sous les noms des composants sont indiquées les gammes de mesure et valeurs
mesurées correspondantes (numériquement et sous forme de bargraphe).
Composant
Unité
Mesure
Plage de mesure
Barres
Affectation des touches
<- et ->:
<F8>
<ESC>
Valeurs archivées
5.7.5.3
Les mesures (archivées ) sont affichées.
Pour cela une invite à indiquer l'époque de démarrage apparaît (voir chapitre suivant).
La représentation graphique des valeurs archivées correspond à celles des valeurs
actuelles de Menu principal : Affichage graphique : Valeurs archivées
La séquence de mesure en cours n'est pas affectée.
Affectation des touches
<- et ->:
<F1>
<F8>
<ESC>
A la fin d'un fichier de données, le fichier suivant dans l'ordre chronologique est
automatiquement ouvert et les données représentées.
54
Décaler les barres et ouvrir la barre suivante.
Passer sur le graphique «axe des temps».
Quitter le graphique et retourner dans le menu principal
Décaler la ligne du temps
Menu d'aide, où :
0:
Affichage continu des données (Stop : appui sur une touche quelconque)
6:
Affichage des données jusqu'à la fin de l'écran ou appui sur une touche quelconque
Le menu suivant apparaît :
afficher les valeurs actuelles
mettre à l'échelle l'axe des temps
réduction des données (la valeur x signifie : affichage des mesures toutes les x mesures )
<ESC> : nouvelle échelle du graphique
Quitter le graphique.
MCS100E Manuel d'utilisation 8009505/ YWA7/V3-1/2018-01 © SICK AG
