Ecran

Secteur d'affichage de la courbe 1

Le secteur d'affichage de la courbe 1 ne peut contenir qu'une courbe ECG. Aucun autre paramètre
vital ne peut apparaître dans le secteur d'affichage de la courbe 1. Cette courbe est utilisée pour la
surveillance des arythmies, la mesure de la fréquence cardiaque et les algorithmes d'analyse en mode
DAE. Les courbes disponibles sont les suivantes : Palettes (option non disponible en mode DAE),
Electrodes multifonct., I, II, III, aVR, aVL, aVF et V ou V1 – V6.
Le secteur d'affichage de la courbe 1 contient également la barre de calibration de l'amplitude de
l'ECG, l'indicateur de gain automatique, le libellé du rythme, le réglage du filtre ECG et les flèches
de l'onde R. La barre de calibration sert de point de référence pour comparer la courbe ECG réelle
affichée au gain sélectionné. L'indicateur de gain automatique affiche "A" lorsque la fonction de
définition automatique est active. Les flèches de l'onde R apparaissent lorsque l'appareil est en mode
Synchro, Moniteur ou Stimulation en mode sentinelle.

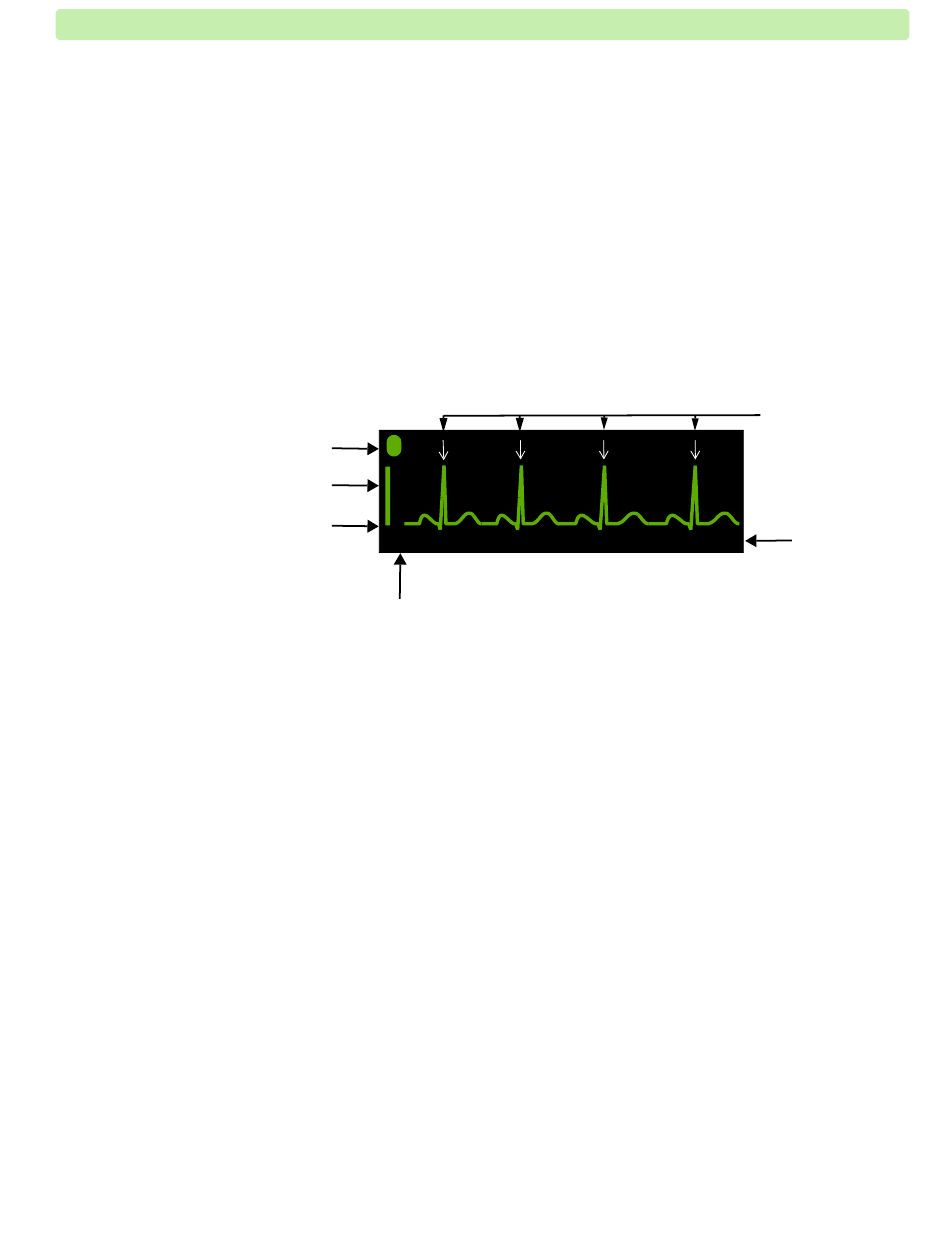

Figure 37
Libellé de dérivation
Hauteur de la barre
de calibration du
gain ECG
Indicateur de gain
automatique
Un fois analysée par l'algorithme d'analyse de l'ECG, la courbe du secteur d'affichage de la courbe 1
est libellée (dans tous les modes cliniques sauf DAE) si le HeartStart Intrepid est configuré pour
afficher le rythme. Voici les libellés possibles :




Si le libellé du rythme est configuré pour ne plus apparaître, l'appareil affiche uniquement les libellés
Acquisition ECG et Acquisition rythme. Pour plus d'informations sur la configuration du libellé,
reportez-vous à la section
Les réglages du filtre ECG pour l'écran sont les suivants :

Bande passante du moniteur SMUR - 2,0 Hz - 20,0 Hz

Bande passante du moniteur - 0,15 Hz - 40 Hz

Bande passante du moniteur ST- 0,05 Hz - 40 Hz
Les réglages de filtre ECG peuvent être modifiés en mode Configuration. Reportez-vous à la section
"Réglages de monitorage"
Secteur d'affichage de la courbe 1
II


Réglage du filtre ECG




"Réglages de monitorage"
, page 182.
3 : Utilisation de l'appareil
Rythme sinusal
 

 
 
, page 182.
Flèches d'ondes R
Libellé du
rythme
