11 Configuration

Configuration de vanne

La configuration de vanne offre la possibilité de spécifier les types de vannes, les volumes de
boucles, les temps d'étape et les paramètres d'inversion BCD. L'inversion BCD permet de
changer l'entrée BCD (les 1 deviennent des 0 et les 0 deviennent des 1). Cette fonctionnalité
permet de répondre aux différences de convention de codage entre les fabricants de vannes.
Notez que la page Vannes apparaît, quelles que soient les vannes actuellement installées dans
le CPG.

Pour configurer les vannes

1 Sélectionnez Paramètres > Configuration > Vannes. Voir
Figure 53.
2 Utilisez la case à liste déroulante Type de vanne pour sélectionner le type de vanne
Manuel d'utilisation

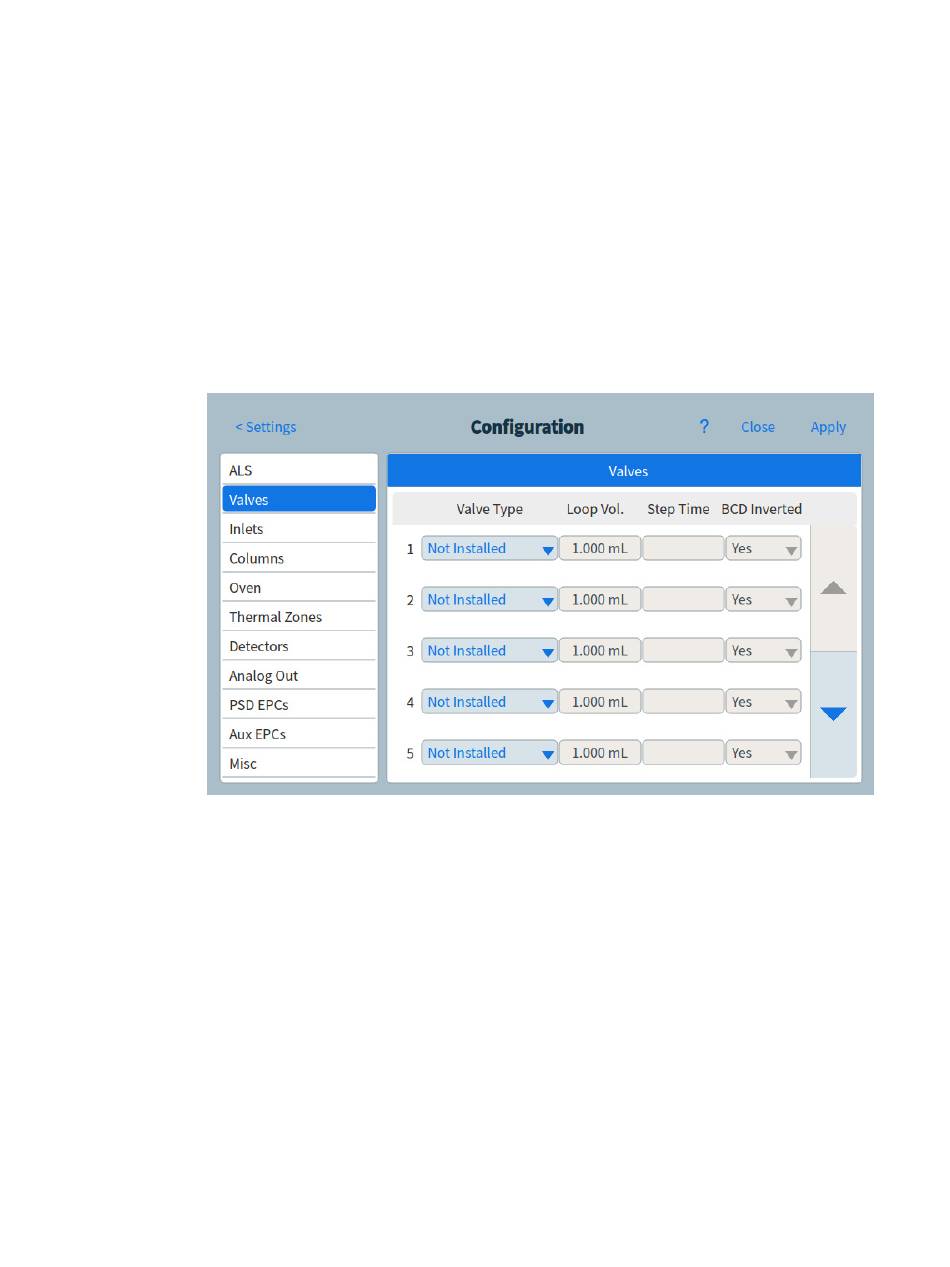

Page Vannes
correspondant. Les types de vannes possibles sont les suivants :
• Échantillonnage de gaz Vanne à deux positions (chargement et injection). En position
de charge, un flux d'échantillonnage externe circule dans une boucle connectée
(échantillonnage de gaz) ou interne (échantillonnage liquide) et vers les déchets. En
position d'injection, la boucle d'échantillonnage remplie est insérée dans le flux de gaz
vecteur. Lorsque la vanne bascule de Charge à Injection, une analyse est lancée si l'une
des deux options n'est pas encore en cours.
• Switching Vanne à deux positions pour quatre, six ports ou plus. Il s'agit généralement
de vannes plus générales pour les tâches telles que la sélection de colonne, l'isolation de
colonne et bien d'autres encore.
• Multiposition Également appelée vanne de sélection de débit. Elle sélectionne l'un des
flux de gaz et l'alimente dans une vanne d'échantillonnage. Le positionneur peut être à
crans (avance la vanne d'une position à chaque fois qu'elle est activée) ou entraîné par
un moteur.
Figure 53.
