Filtres de couleur
CONFIGURATION STANDARD

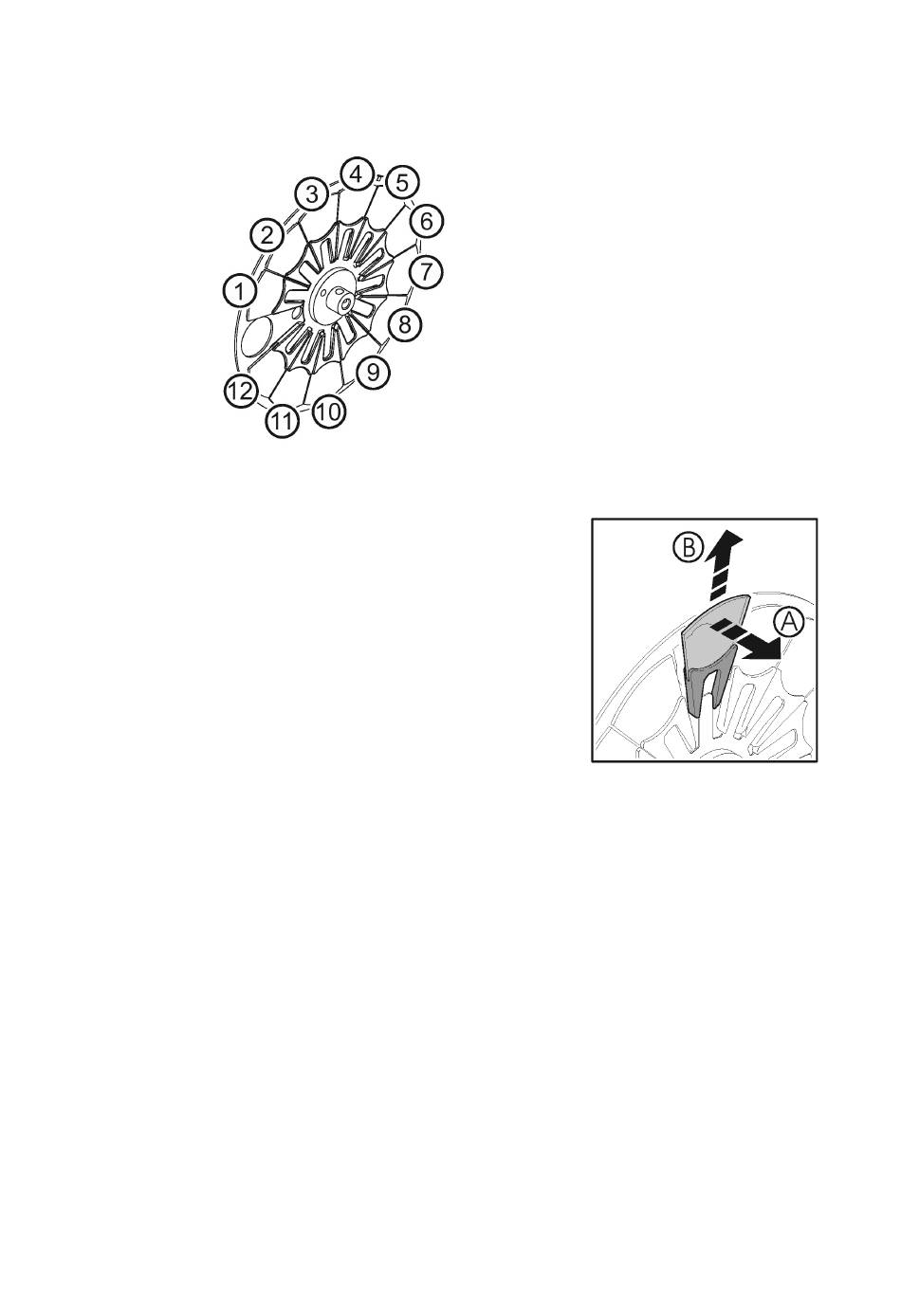

Le MX-10 dispose de 12 filtres de couleur :
CHANGEMENT DE FILTRE DE COULEUR
1 Déconnectez le projecteur du secteur et laissez-le
refroidir.
2 Retirez le couvercle frontal.
3 Tournez la roue de couleurs pour accéder à la
position à modifier. Pressez le filtre vers l'extérieur
pour le dégager de son ressort et retirez-le.
4 Insérez le filtre de remplacement et enfoncez-le
jusqu'à ce que le ressort le tienne correctement.
5 Replacez le capot avant de remettre sous tension.
Prisme
Le prisme standard à 3 faces peut être remplacé par un prisme à 5 ou 9 facettes. Voyez les annexes techniques
pour les codes de commande.
REMPLACEMENT DU PRISME
1 Déconnectez le projecteur du secteur et laissez-le refroidir.
2 Retirez le couvercle frontal.
3 Retirez les vis du module de prisme : 2 du côté de la roue de couleurs et 1 du côté de la roue de
gobos.
4 Déployez les câbles souples juste derrière le module de prisme.
5 Débranchez le capteur de position de la roue de couleur.
6 Dégagez le module de prisme du châssis. Lorsque le moteur inférieur approche du capteur de position
de la roue de couleur, inclinez le module de prisme pour ne pas endommager les broches du capteur
de position des couleurs.
7 Débranchez les moteurs et retirez la courroie d'entraînement.
8 Retirez le ressort de rétention du prisme à l'arrière du porte prisme.
MX-10 - Manuel d'utilisation
Configuration optique
Position
1
2
3
4
5
6
7
8
9
10
11
12
Tableau 4 : couleurs standards
Figure 6 : changement des couleurs
Couleur
CTC
Jaune 603
Bleu 104
Rose 312
Vert 206
Bleu 108
Rouge 301
Magenta 507
Bleu 101
Orange 306
Vert foncé
Mauve 502
19
