C O N F I G U R A T I O N O P T I Q U E
Gobos
Le MX-10 accepte 8 gobos en métal ou en verre d'un diamètre extérieur de 22,5 mm et d'un diamètre d'image
maximal de 17mm. Les spécifications complètes sont listées en annexes techniques.

CONFIGURATION STANDARD

La roue du MX-10 est configurée comme ci-dessous :

GOBOS SUR MESURE

Pour de meilleures performances, les gobos en verre doivent être gravés en négatif sur la face traitée. Les types et
dimensions sont données en annexes techniques.

CHANGEMENT DES GOBOS

1 Déconnectez le projecteur du secteur et laissez-le
refroidir.
2 Retirez le couvercle frontal.
3 Tournez la roue de gobos pour accéder à la position
à modifier. Pressez le ressort de rétention pour le
dégager. Dégagez le gobo de son support.
4 Orientez le gobo en suivant les indications ci-après.
Replacez le gobo de rétention.
5 Replacez le capot avant de remettre sous tension.
MX-10 - Manuel d'utilisation

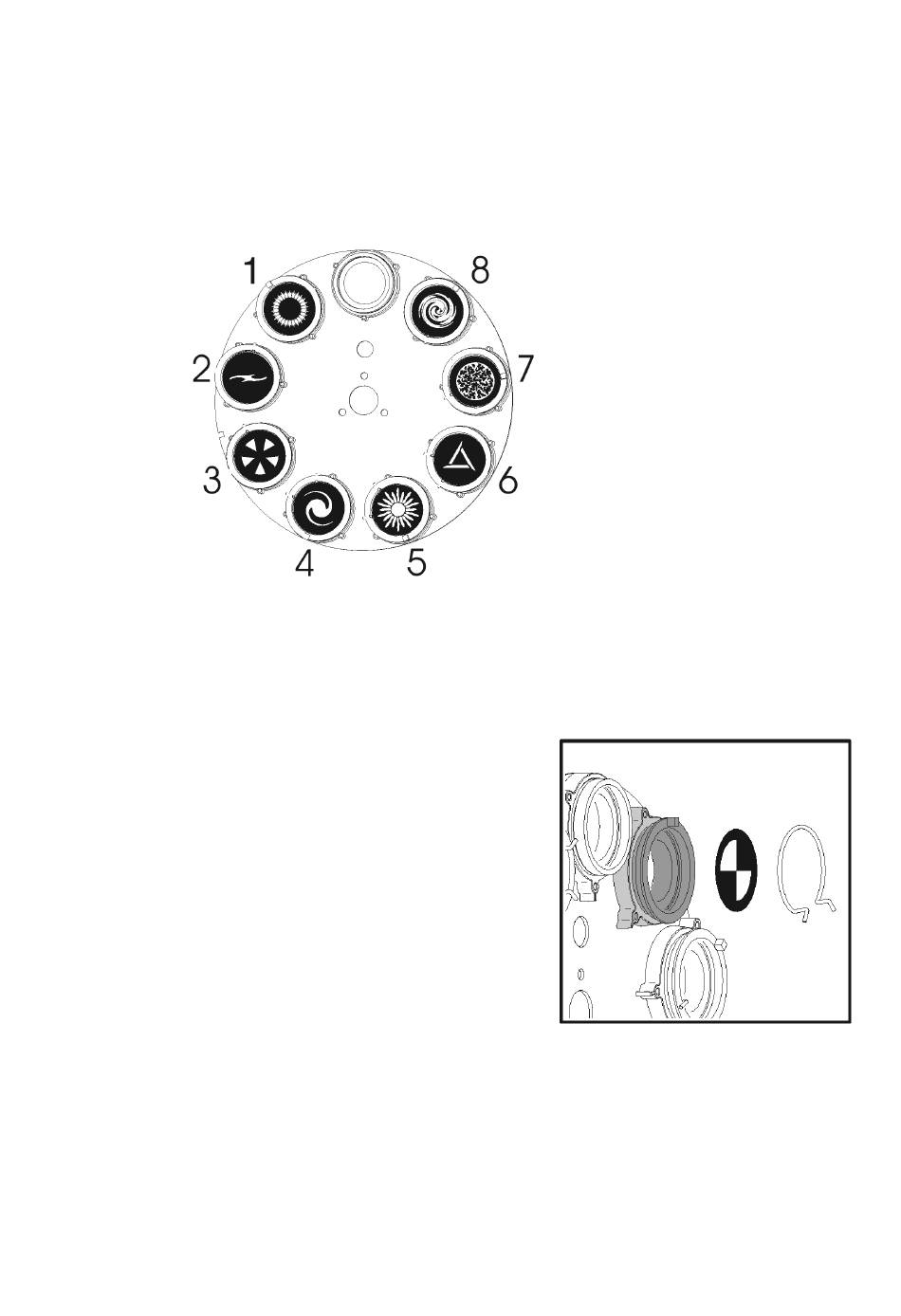

Figure 4 : roue de gobos du MX-10
Configuration optique
Position
Gobo
1
Eclipse
2
Shark bar
3
Phat fan
4
Tail spin
5
Sun
6
Triangle
7
Oriental fire
8
Paint mix
Tableau 3 : gobos standards
Figure 5 : changement des gobos
