Inbetriebnahme; Wartung - Wilo RAIN1 Notice De Montage Et De Mise En Service

de
X6
X5
X4
8

Inbetriebnahme

9

Wartung

16

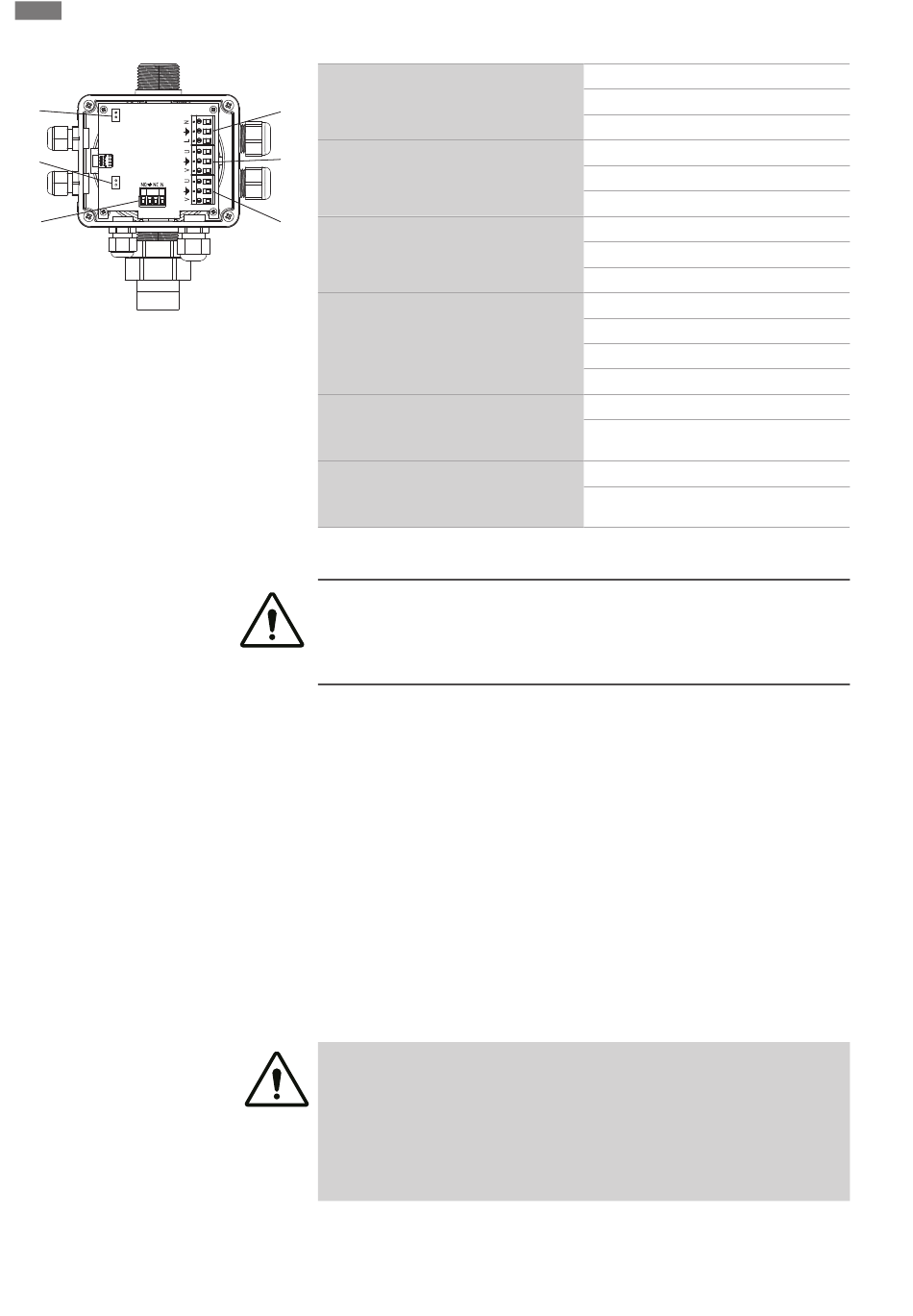

Inbetriebnahme
X1
X1
STROMVERSORGUNG
X2
X2
HAUPTPUMPE
X3
X3
ZISTERNENPUMPE
X4
DREIWEGEVENTIL
X5
EXTERNER ALARM (potentialfreier Kon-
takt)
X6
SCHWIMMERSCHALTER FÜR ZISTERNEN-
FÜLLSTAND
VORSICHT
Gefahr durch Fehlfunktion!
Vor der endgültigen Inbetriebnahme der Anlage ist die Pumpe zu füllen und zu ent-
lüften. Andernfalls werden die Gleitringdichtungen beschädigt (Trockenlauf).
Schritte zur Inbetriebnahme:
ƒ
Pumpe entlüften: Pumpenstopfen abschrauben und abnehmen. Pumpe über einen
Trichter mit klarem Wasser füllen (Fig. 11). Stopfen wieder festschrauben.
ƒ
Anschluss und Dichtheit aller Schläuche prüfen.
ƒ
Leitungswasserzulauf öffnen und Vorbehälter füllen.
ƒ
Netzstecker einstecken und Anlage einschalten.
ƒ
Über die Regler-Bedienoberfläche (siehe Kapitel 6.3) zum Handbetriebs-/Leitungs-
wassermodus umschalten. Pumpe und Ansaugrohre werden mit Wasser befüllt.
ƒ
Automatikbetriebsmodus auswählen.
ƒ
Nacheinander alle Hähne oder Abläufe an der Anlage öffnen und die Restluft ablas-
sen. Die Pumpe sollte bei diesem Schritt anlaufen. Ansonsten schaltet der Regler in
den Störungsmodus. Die Störung quittieren, bis die Pumpe vollständig befüllt ist.
ƒ
Alle Hähne an der Anlage schließen und Wasserdichtheit der Anlage prüfen.
Die Anlage ist betriebsbereit.
Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal durchgeführt werden.
GEFAHR
Lebensgefahr!
Lebensgefahr durch Stromschlag bei Arbeiten an Elektrogeräten.
Vor Beginn der Wartungs- und Reparaturarbeiten das Gerät/die Anlage ausschalten
und vor versehentlichem Einschalten sichern.
Im Allgemeinen darf die Reparatur von beschädigten Anschlusskabeln nur von einem
qualifizierten Elektriker oder Elektroinstallateur durchgeführt werden.
N
ERDE
L1
U
ERDE
V
U
ERDE
V
NO
ERDE
NC
NULLLEITER
C
NO
C1
C2
WILO SE 2020-02
