6.3
Interface de l'automate
Menu
1
2
3
4
5
6
6.1
6.2
7
8
Notice de montage et de mise en service Wilo-RAIN1

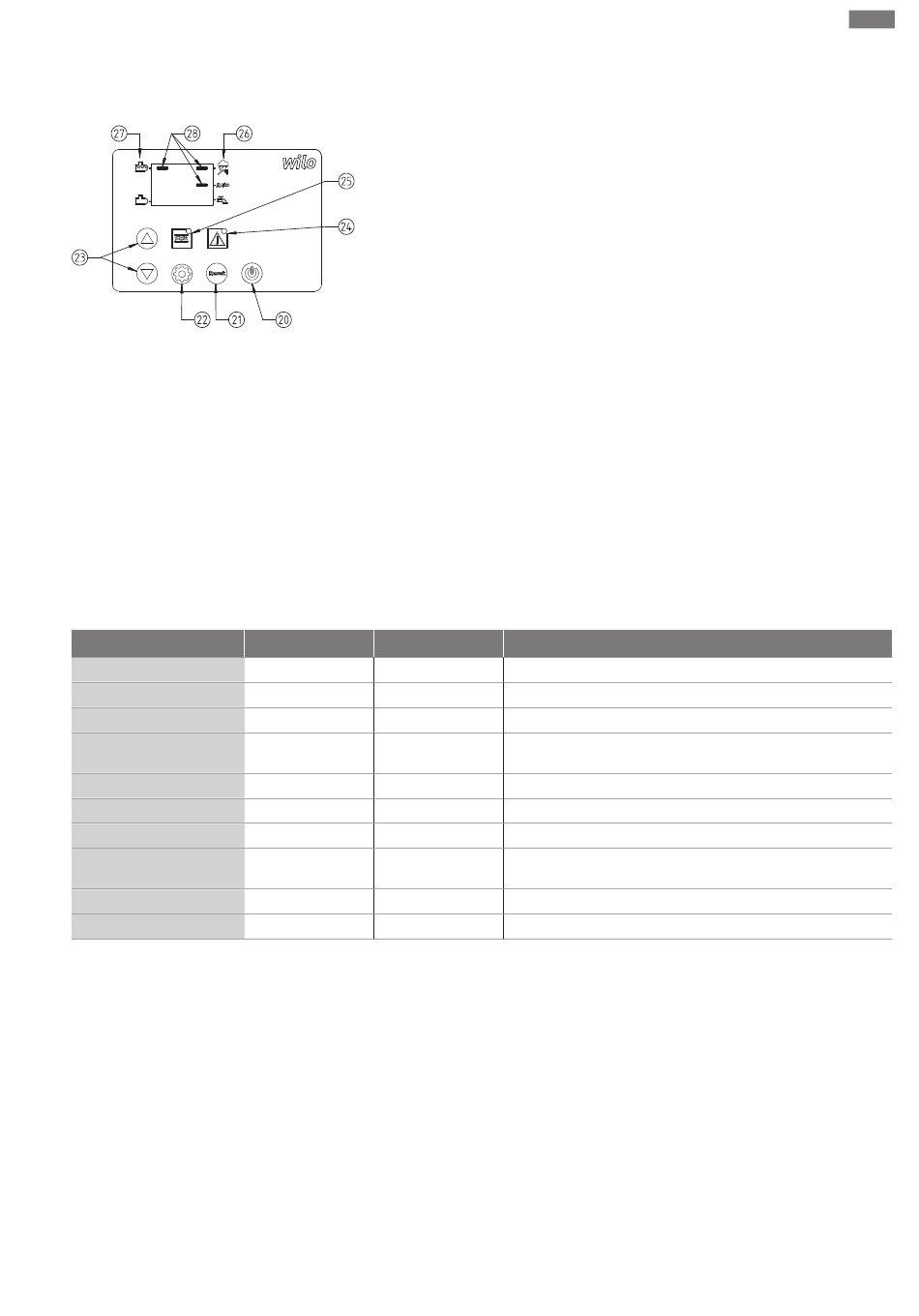

Description
Wilo-RAIN1 est équipée d'un écran et d'indicateurs LED pour suivre la récupération
d'eau de pluie et régler les paramètres du système selon les besoins.
Réglages du menu de base
20 – Touche Marche/arrêt
Si OFF est affiché, une brève pression sur cette touche redémarrera le système.
Si ON est affiché, une pression longue (>3 secondes) arrêtera le système.
21 – Réinitialiser
Si l'alarme est activée (ON), une brève pression sur cette touche permet de réinitialiser
le système.
Une pression longue (>3 secondes) permet de redémarrer la pompe (ainsi que la pompe
de la citerne, si elle est installée) et permet donc de lancer le système. ATTENTION :
Cette commande désactive la détection du fonctionnement à sec. Il est possible de vé-
rifier le débit en observant le témoin lumineux (25).
22 – Paramètres
Permet de choisir le mode de fonctionnement (eau de pluie/AUTO/eau courante) :
ƒ
Appuyer (>3 secondes) sur la touche (22).
ƒ
Sélectionner le mode souhaité à l'aide des flèches (23).
ƒ
Appuyer à nouveau sur la touche (22) pour confirmer.
Réglages du menu Expert
ƒ
Appuyer (>3 secondes) sur la touche (22).
ƒ
Sélectionner le menu (1 à 8) en appuyant sur les touches (23).
ƒ
Appuyer sur la touche (22) pour confirmer le choix.
ƒ
Le paramètre clignote. Si besoin, modifier les valeurs à l'aide des touches (23).
ƒ
Appuyer sur la touche (22) pour confirmer.
ƒ
Appuyer sur la touche (20) pour quitter le menu de paramètres.
Min.
Max.
P1.0
P8.0
A0.0
A9.9
AL0
AL.1
Anc
Ano
Fd0
Fd1
Ar0
Ar1
N1
N48
T10
T40
Sb0
Sb1
rS0
rS1
23 – Touches de sélection (flèche haut – flèche bas). Elles permettent de modifier les
paramètres.
24 – Notification lumineuse d'alarme (rouge).
Clignotant : le système de redémarrage automatique (ART) est activé.
Stable : le système a détecté une défaillance. Pour voir le code d'erreur, appuyer sur la
touche (23). Voir chapitre 10 pour la description du code. Il doit être acquitté manuelle-
ment : voir touche « Réinitialiser » (21).
25 – Notification lumineuse de débit (vert).
ƒ
Clignotant : le débit est irrégulier ou inexistant.
ƒ
Stable : le débit est détecté, le système est en fonctionnement.
26 – Icônes indiquant le mode de fonctionnement actuel (citerne d'eau de pluie, AUTO,
eau de ville).
27 – Indicateur de niveau d'eau de pluie dans la citerne d'eau de pluie : bas ou élevé.
28 – Curseurs indiquant le mode de fonctionnement.
Paramètres
Valeur de consigne pour la pression (bar)
Courant nominal (ampères)
Alarme de sortie : AL0 désactivé. AL1 activé
Alarme relais normalement ouvert (Ano) ou normalement fermé
(Anc)
Pompe de citerne désactivée (0) ou activée (1)
Redémarrage du système (ART) désactivé (0) ou activé (1)
Nombre de tentatives de redémarrage si Art sur 1 (Ar1)
Durée de la tentative de redémarrage (en secondes) si Art sur 1
(Ar1)
Mode Veille désactivé (Sb0) ou activé (Sb1)
Réglages d'usine si rS1
fr
37
