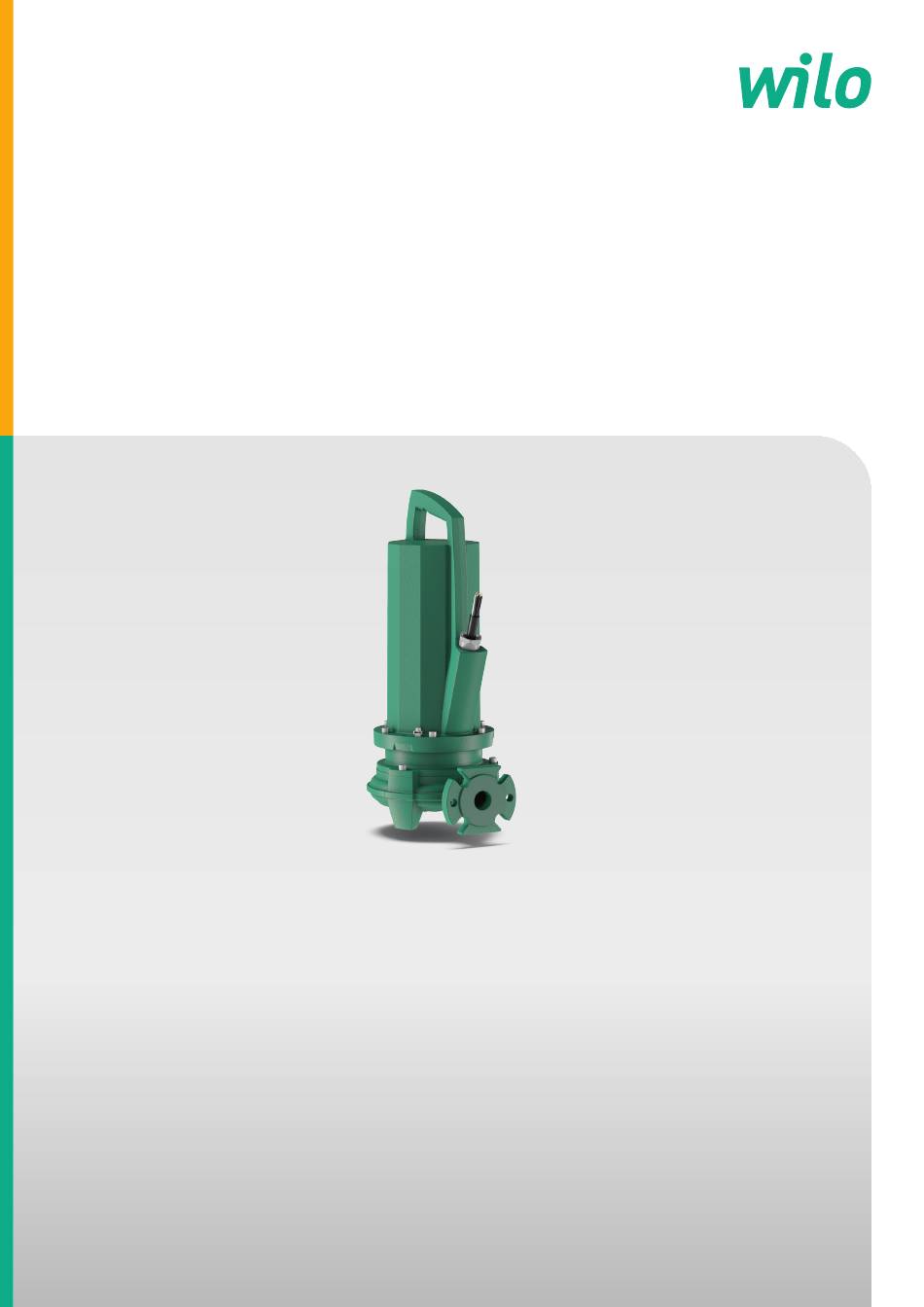

- Page 1 Pioneering for You Wilo-Rexa PRO-S Notice de montage et de mise en service · 6092606 • Ed.01/2022-03...
- Page 2 Rexa PRO-S http://qr.wilo.com/415 Rexa PRO https://qr.wilo.com/772...
-
Page 3: Table Des Matières
Contrôle du sens de rotation pour un moteur triphasé .................... 24 Fonctionnement en atmosphère explosive .... 24 Avant la mise en marche ............ 25 Marche/arrêt ................ 25 Pendant le fonctionnement .......... 25 8 Mise hors service/démontage .......... 26 Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 4: Généralités
Tous droits réservés. Réserve de modifications Wilo se réserve le droit de modifier sans préavis les données susnommées et décline toute responsabilité quant aux inexactitudes et/ou oublis techniques éventuels. Les figures utili- sées peuvent différer du produit original et sont uniquement destinées à fournir un exemple de représentation du produit. -
Page 5: Mentions D'avertissement
Symboles utilisés dans cette notice : Danger lié à la tension électrique Danger lié à une infection bactérienne Risque d'explosion Danger dû à une atmosphère explosive Symbole d'avertissement général Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 6: Qualification Du Personnel
Équipement de protec- L'équipement de protection spécifié est une exigence minimale. tion personnel Respecter les prescriptions indiquées dans le règlement intérieur. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 7: Travaux Électriques
électrique. • Respecter les instructions concernant la compatibilité électro- magnétique pour l'utilisation de commandes de démarrage électroniques (par ex. démarrage progressif ou convertisseur de Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 8: Dispositifs De Contrôle
à respecter : • Porter un casque de protection conformément à la norme EN 397 ! • Respecter les réglementations locales relatives à l'utilisation des instruments de levage. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 9: Accessoire D'élingage
Le produit est activé et désactivé selon le processus par des commandes séparées. Après des coupures de courant, le pro- duit peut se remettre en marche automatiquement. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 10: 2.11 Nettoyer Et Désinfecter
Remarques générales • Nettoyer aussitôt les fuites. • En cas de fuites importantes, contacter le service après-vente. • En cas de défaut d'étanchéité, l'huile pénètre dans le fluide. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 11: Premiers Secours
Tout défaut doit être signalé le jour de la réception auprès de l'entreprise de transport ou du fabricant. • Toute réclamation ultérieure ne sera pas prise en compte. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 12: Transport
La pénétration d'humidité dans le câble de raccordement endommage le câble et la pompe. Ne jamais immerger l'extrémité du câble de raccorde- ment dans un liquide et l'obturer correctement durant la période de sto- ckage. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 13: Utilisation
Fluides contenant une grande quantité de substances abrasives (p. ex. sable, gravier) Le respect de cette notice fait aussi partie de l'utilisation conforme. Toute utilisation sor- tant de ce cadre est considérée comme non conforme. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 14: Description Du Produit
F, en option H Vitesse de rotation [n] Voir plaque signalétique Nombre de démarrages max. 60 /h Longueur du câble 10 m (33 ft) Profondeur d'immersion, max. 20 m (66 ft) Modes de fonctionnement Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 15: Désignation
Catégorie : 2, zone 1 et zone 2 Il est interdit d'utiliser les pompes dans la zone 0 ! Homologation ATEX Les pompes conviennent pour un fonctionnement dans des secteurs à risque d'explosion : Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 16: Contenu De La Livraison
à disposition et adaptation de l'ouvrage/de la fondation ! • Vérifier que les plans d'installation disponibles (plans de montage, lieu d'installation, conditions d'alimentation) sont complets et corrects. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 17: Montage
Lorsque plusieurs pompes sont utilisées dans un seul local d'exploitation, les distances mi- tionnement en pompe double nimales entre les pompes et par rapport au mur doivent être respectées. Il est nécessaire de Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 18: Travaux D'entretien
Abaisser la pompe jusqu'à ce qu'elle repose sur le pied d'assise et s'accouple automati- quement. ATTENTION ! Maintenir le câble de raccordement légèrement tendu durant la descente de la pompe. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 19: Installation Immergée Transportable
Ex ou une barrière Zener. Risque d'explosion dû à un raccordement erroné ! Faire effectuer le raccordement par un électricien qualifié. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 20: Protection Contre Le Fonctionnement À Sec
Protection par fusible côté réseau Disjoncteur La taille et la caractéristique de commutation du disjoncteur doivent être conformes au courant nominal du produit raccordé. Respecter les prescriptions locales en vigueur. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 21: Contrôler La Résistance D'isolation De L'enroulement De Moteur
– Valeurs de raccordement : max. 250 V (CA), 2,5 A, cos phi = 1 – Valeur seuil : 30 kOhm – État de déclenchement : Lorsque la valeur seuil est atteinte, arrêter la pompe ! Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 22: Raccordement Du Moteur Triphasé (Moteur 3~)
• Lorsque la valeur seuil de la température haute est atteinte, arrêter la pompe. Le redé- marrage doit être effectué manuellement ! Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 23: Raccordement De L'électrode-Tige Externe
Activation automatique suite à une panne de courant Le produit est activé et désactivé selon le processus par des commandes séparées. Après des coupures de courant, le produit peut démarrer auto- matiquement. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 24: Qualification Du Personnel
Il est interdit d'utiliser les pompes dans la zone 0 ! Homologation ATEX Les pompes conviennent pour un fonctionnement dans des secteurs à risque d'explosion : • Groupe d'appareils : II Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 25: Avant La Mise En Marche
Risque de brûlure au niveau des surfaces brûlantes ! Le carter de moteur peut devenir brûlant en cours de fonctionnement. Cela peut entraîner des brûlures. • Après l'arrêt, laisser la pompe refroidir à température ambiante ! Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... - Page 26 S3 10 % peut être utilisé après S3 25 % ! • S3 25 % peut être utilisé après S3 50 % ! ATTENTION ! Garantir le refroidissement du moteur : Immerger complètement le moteur pendant au moins 1 minute avant toute remise en marche. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03...
-
Page 27: Mise Hors Service/Démontage
Un comportement inapproprié lors de travaux électriques induit un risque de décharge électrique pouvant entraîner la mort. • Les travaux électriques doivent être réalisés par un électricien qualifié. • Respecter les prescriptions locales en vigueur ! Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... - Page 28 Lever la pompe et la déplacer hors du lieu d'exploitation. ATTENTION ! Ne pas endom- mager le câble de raccordement ! Prendre garde au câble de raccordement lors de la dépose. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03...
-
Page 29: Maintenance
1,5 kW = 900 ml (30 US.fl.oz) • 2,5 kW = 900 ml (30 US.fl.oz) • 3,9 kW = 1500 ml (50,5 US.fl.oz) • 5,0 kW = 1500 ml (50,5 US.fl.oz) • Effectuer régulièrement les travaux d'entretien conformément aux prescriptions. Intervalles d'entretien Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 30: Intervalles D'entretien Pour Des Conditions Normales
Le contrôle du courant absorbé signale de manière anticipée les dégâts ou les dysfonctionnements de la roue, des paliers ou du moteur et per- Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 31: Contrôle Visuel Du Câble De Raccordement
Valeur mesurée ≤ 30 kOhms : présence d'eau dans l'huile. Vidanger l'huile ! ▶ Résistance contrôlée. Si la valeur mesurée est toujours différente de la valeur pres- crite une fois la vidange d'huile effectuée, contacter le service après-vente. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 32: Vidange D'huile De La Chambre D'étanchéité
Les composants endommagés sont remplacés par des pièces d'origine qui garan- tissent un fonctionnement sans défaut. Seul le fabricant ou un atelier de service après-vente agréé est habilité à exécuter la révi- sion générale. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 33: Réparations
Le dispositif de blocage Nord-Lock ne peut être utilisé qu'avec les vis à revêtement Geomet de la classe de résistance 10.9. L'uti- lisation de ce dispositif avec des vis inoxydables est interdite ! Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 34: Remplacer Le Dilacérateur
• Mettre la pompe en marche lorsque plus aucune personne ne se trouve dans la zone de travail. • Arrêter immédiatement la pompe dès qu'une personne pénètre dans la zone de travail. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... - Page 35 Panne : La pompe démarre, le point de fonctionnement n'est pas atteint. Arrivée obstruée. ⇒ Contrôler l'arrivée et éliminer le colmatage. Robinet fermé côté refoulement. ⇒ Ouvrir complètement toutes les vannes d'arrêt. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03...
- Page 36 Faire fonctionner la pompe brièvement (max. 5 min) sans électrode-tige. Fuite importante lors du rodage de nouvelles garnitures mécaniques. ⇒ Vidanger l'huile. Le câble de l'électrode-tige défectueux. ⇒ Remplacer l'électrode-tige. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03...
-
Page 37: Pièces De Rechange
Sous réserve de modifications techniques ! Annexe 13.1 Couples de serrage Vis inoxydables A2/A4 Filetage Couple de serrage kp m ft·lb 0,56 0,76 18,5 1,89 13,5 3,77 27,5 5,81 13,77 Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 38: Fonctionnement Sur Convertisseur De Fréquence
Les mesures structurelles suivantes peuvent contribuer à réduire ou à éviter des dé- faillances : • Câbles de raccordement séparés pour le câble principal et le câble de contrôle (selon les dimensions du moteur). Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 39: Homologation Ex
Un comportement inapproprié lors de travaux électriques induit un risque de décharge électrique pouvant entraîner la mort. • Les travaux électriques doivent être réalisés par un électricien qualifié. • Respecter les prescriptions locales en vigueur ! Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... - Page 40 Tenir compte des mesures supplémentaires relatives à la CEM (choix du convertisseur de fréquence, utilisation de filtres, etc.). • Ne jamais dépasser le courant nominal et la vitesse nominale du moteur. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03...
-
Page 41: Mise En Service
Une réparation sur des fentes résistant au claquage doit être effectuée uniquement en conformité avec les prescriptions du fabricant. Les réparations selon les valeurs des ta- bleaux 2 et 3 de la norme DIN EN 60079-1 ne sont pas autorisées. Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... -
Page 42: Réparation Du Revêtement Du Boîtier
Il est strictement interdit de remplacer le câble de raccordement ! dement 13.3.6.3 Remplacement de la garniture mé- Il est strictement interdit de remplacer l'étanchement côté fluide et côté moteur ! canique Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03... - Page 44 Local contact at www.wilo.com/contact WILO SE Wilopark 1 44263 Dortmund Germany T +49 (0)231 4102-0 T +49 (0)231 4102-7363 wilo@wilo.com Pioneering for You www.wilo.com...
