Corriger Le Désalignement De L'impression Et De La Découpe - Roland TrueVIS VG2-640 Manuel D'utilisation

2.
Corriger le désalignement de l'impression et de la découpe
Procedure
1.
Appuyez sur [MENU].
2.
Appuyez une fois sur [▲], puis deux fois sur [▶] pour afficher l'écran illustré ci-dessous.
PRINT-CUT ADJ.
TEST PRINT
3.
Appuyez sur [ENTER].
La mire de test (P&C1) est imprimée et découpée. La mire de test est imprimée sur chaque bord du support.
RAPPEL
Si le support est incliné, les positions des bords seront désalignées. Vous pouvez également corriger les désalignements dus à
l'inclinaison du support en imprimant la mire de test sur chaque bord.
4.
Vérifiez la mire de test (P&C1).
Vérifiez si la position d'impression (partie ombragée) et la position de coupe (cadre extérieur) sont alignées.

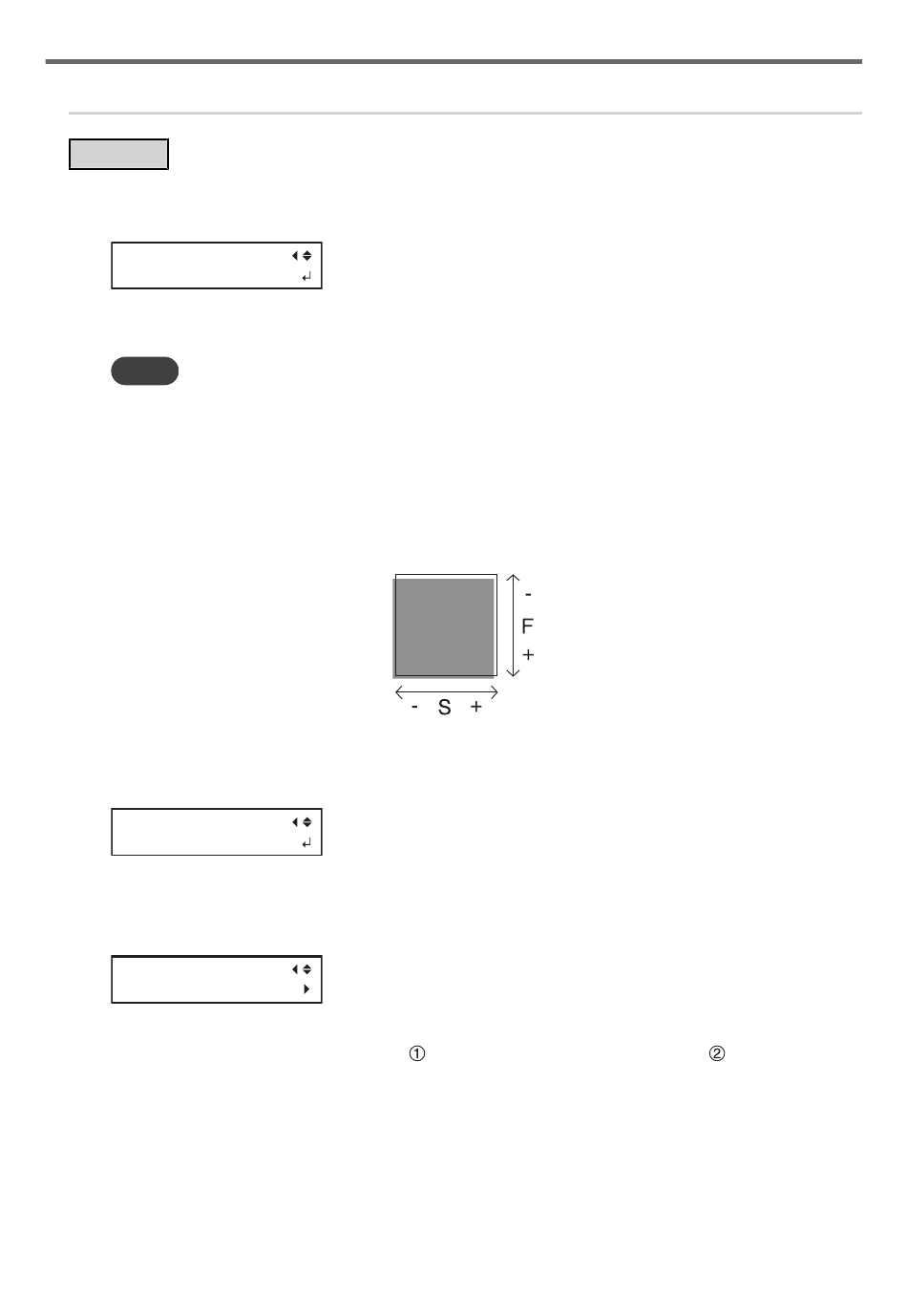

Un exemple de désalignement de la position d'impression et de la position de coupe est illustré à la figure
suivante.
« F » indique le sens d'avance du support (le sens d'avance) et « S » indique le sens de déplacement de la
tête d'impression (le sens de balayage).
Si la position d'impression et la position de coupe sont alignées, aucune correction n'est nécessaire.
Si la position d'impression et la position de coupe ne sont pas alignées, passez à la procédure suivante.
5.
Appuyez deux fois sur [▼] pour afficher l'écran illustré ci-dessous.
PRINT-CUT ADJ.
TEST PRINT 2
6.
Appuyez sur [ENTER].
La mire de test (P&C2) est imprimée et découpée.
7.
Appuyez sur [▲] pour afficher l'écran illustré ci-dessous.
PRINT-CUT ADJ.
SETTING
8.
Vérifiez les valeurs de correction de l'état de la mire de test (P&C2).
Le point d'intersection de la ligne de coupe (
correction. Dans la figure suivante, la valeur de correction est « -0,3 ».
Vérifiez le sens d'avance du support (le sens d'avance) et le sens de déplacement de la tête d'impression (le
sens de balayage).
Réglage précis des paramètres d'impression et de découpe
) et de l'échelle des valeurs de correction (
1. Optimisation de la qualité d'impression
) est la valeur de
173
