Fixer/retirer le M540

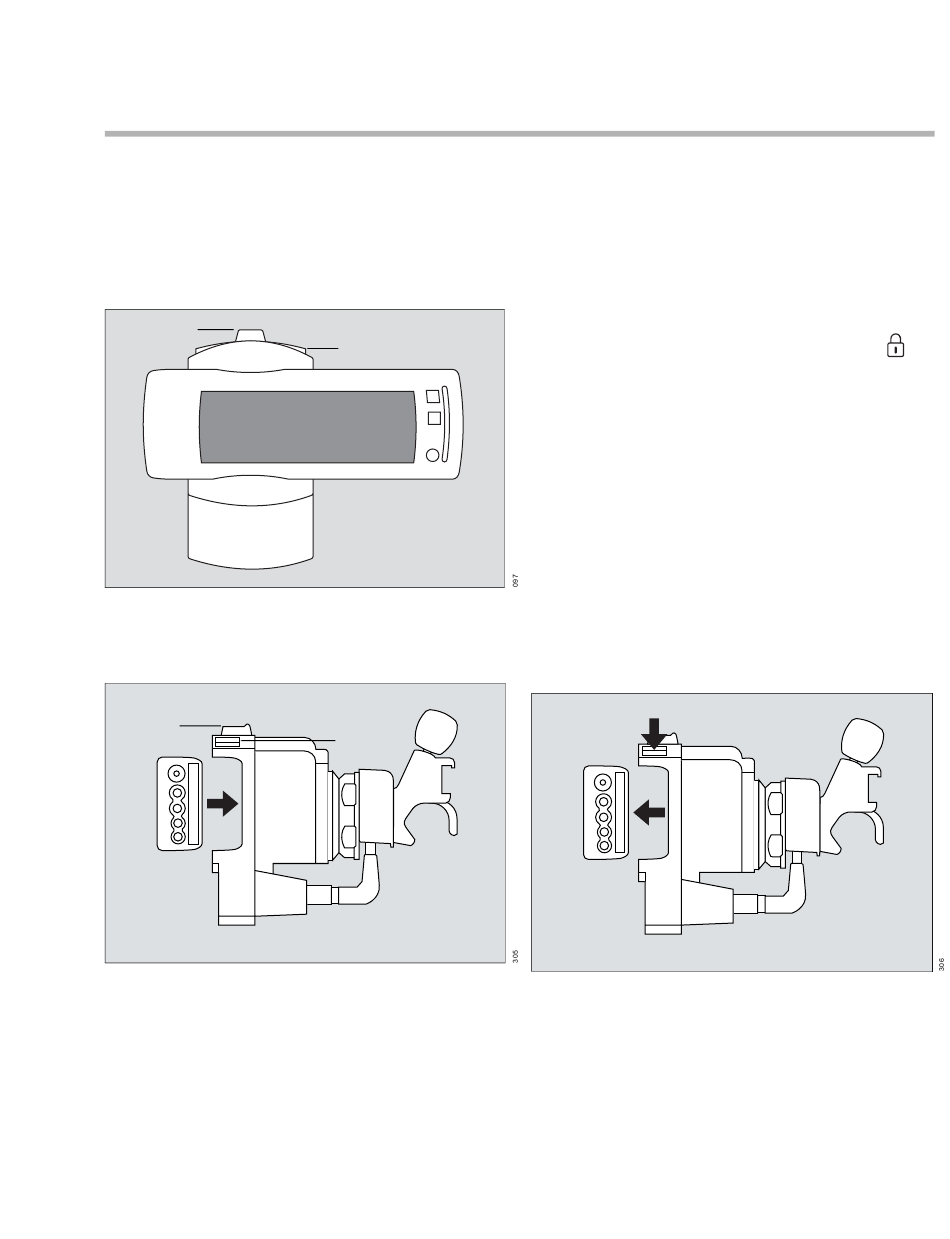

Le schéma suivant montre le panneau latéral et
avant du M500 qui maintient le M540 en place.

Vue avant

A
B
C
Vue latérale
A
B
C
A Languette de verrouillage du M500
B Moniteur patient M540
C M500
D Support pivotant (en option) et noix de serrage
E Touche Retirer
Notice d'utilisation Infinity Acute Care System – Moniteur patient M540 SW VG2
E
E
D
Pour fixer le M540
1 Aligner la partie courbée du M540 avec celle
du M500.
2 Pousser le M540 (B) dans le M500 (C) jusqu'à
ce qu'il s'encliquette.
3 Pousser la languette de verrouillage (A) du
M500 vers l'avant en position verrouillée
pour fixer le M540.
Pour verrouiller le M540 de manière permanente,
voir page 52.
Pour retirer le M540
1 Pousser la languette de verrouillage (A) du
M500 vers l'arrière. Si la languette de ver-
rouillage ne bouge pas, elle est verrouillée.
Pour déverrouiller le M540, voir page 52.
2 Maintenir le M540 fermement et appuyer sur
l'un des boutons de déverrouillage du M500 (E).
3 Sortir le M540 (B) du M500 (C).
E
B
C
Assemblage
,
