Connexion des jeux de câbles pour le monitorage ST
Le monitorage ST utilise les configurations de déri-
vations suivantes pour chaque mode de monito-
rage ST disponibles :
– Monitorage ST standard – utilise les jeux de
câbles standard à 3, 5 et 6 brins. Pour obtenir
plus de détails, voir les schémas à partir de la
page 92.
– TruST – assure le monitorage ST 12 dérivations
ST avec un jeu de câbles à 6 brins
(voir page 114).

Affichage ST

Quand les alarmes ST sont activées, le M540
surveille toutes les dérivations ST, qu'elles soient
affichées ou non. Dans les deux cas, la case de
paramètres ST clignote et la dérivation présentant
le cas d'alarme est affichée dans la barre d'en-tête.
Quand le monitorage ST est activé, les valeurs ST
courantes s'affichent dans une autre case de para-
mètres. On peut sélectionner la paire de dériva-
tions ST à afficher dans la case de paramètres.
Notice d'utilisation Infinity Acute Care System – Moniteur patient M540 SW VG2
ECG, arythmie et segment ST
– Monitorage ST 12 dérivations – utilise la
configuration ECG standard 12 dérivations
avec dix électrodes (voir page 92).

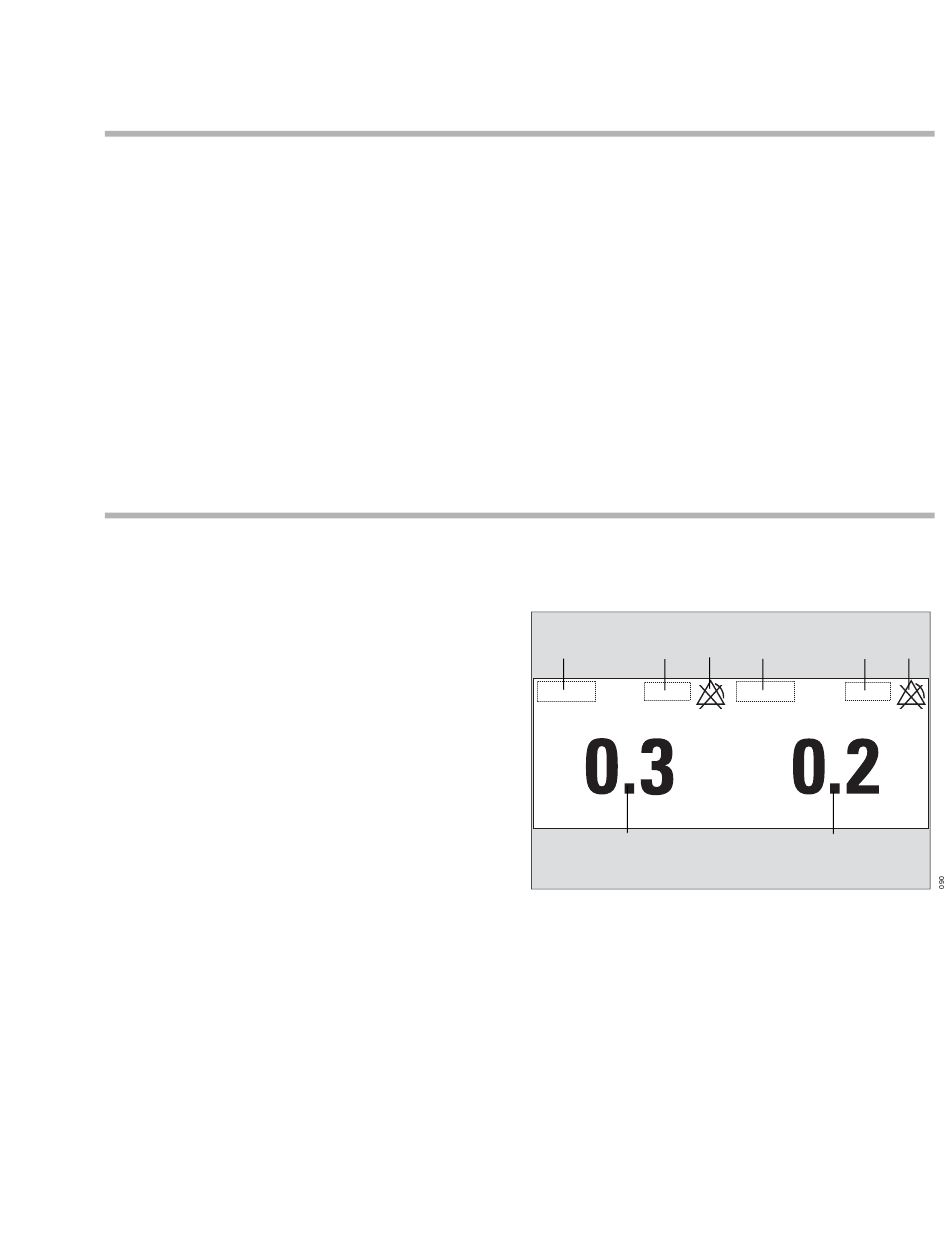

La case de paramètres ST contient les éléments
suivants :
A
B C
D
A Libellés de dérivations ST sélectionnées
B Unité de mesure
C Triangle barré indiquant que les alarmes
sont désactivées pour les dérivations ST
sélectionnées
D Valeurs d'écart ST sélectionnées
A B C
D
